概述

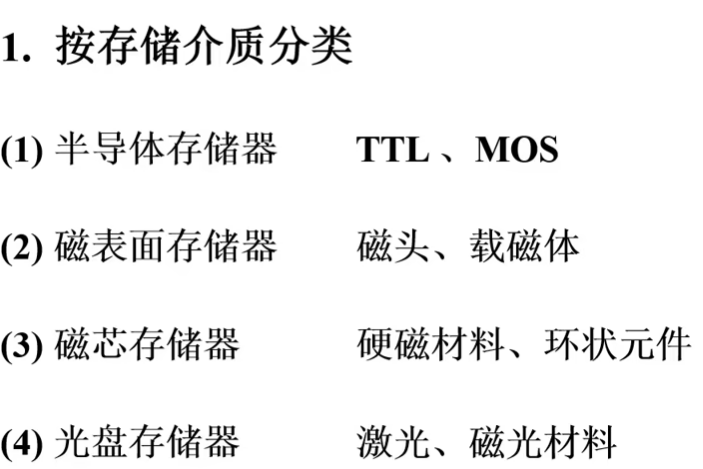

存储器分类

image-20240724130008946

其中（1）是易失的，另外三个是非易失的

主要相当于是三种：第一种是半导体存储器，利用0和1代表低电平和高电平；第二种是磁表面存储器，利用磁头读出与写入；第三种是光盘存储器，利用光烧制。

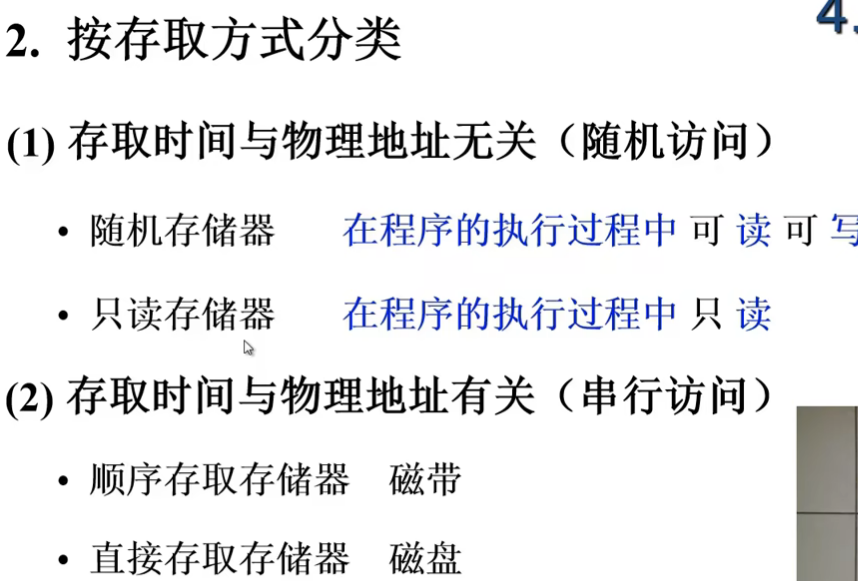

image-20240724130627988

image-20240724130804075

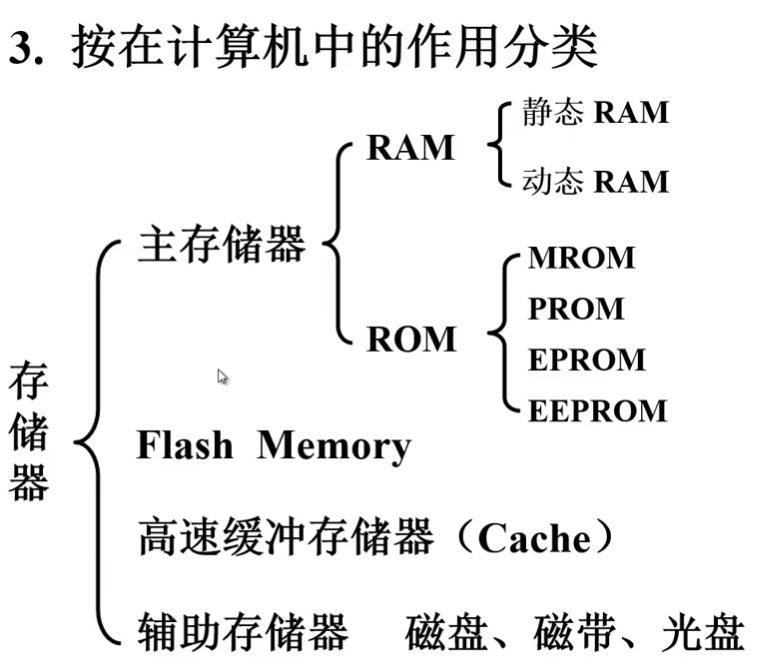

RAM即随机存储器，ROM即只读存储器

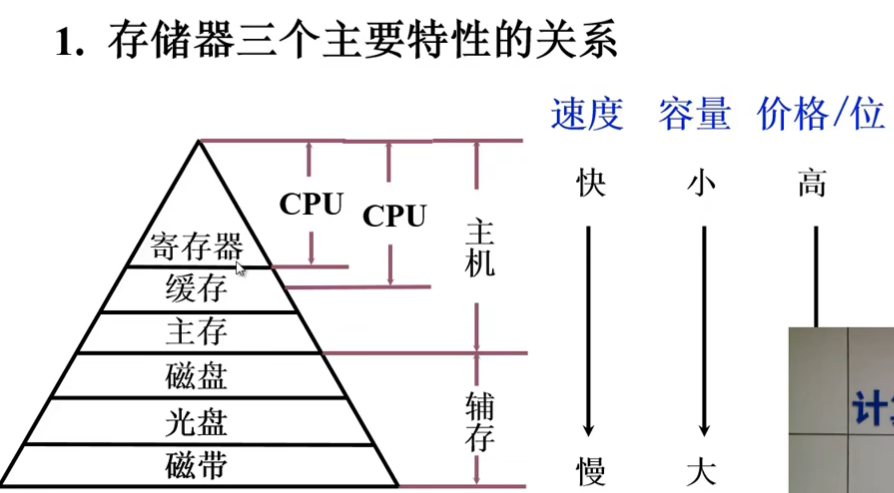

存储器的层次结构

image-20240724131046942

image-20240724131724189

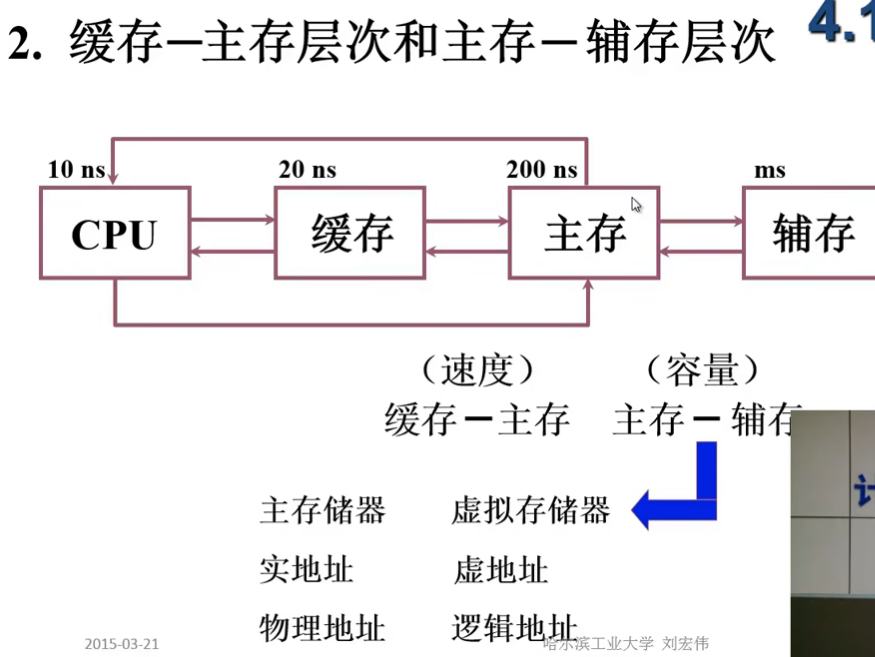

缓存和主存用硬件连接成一个整体，主要解决速度问题；

主存和辅存用软硬件结合的方式连接成一个整体，主要解决容量问题。

主存储器

概述

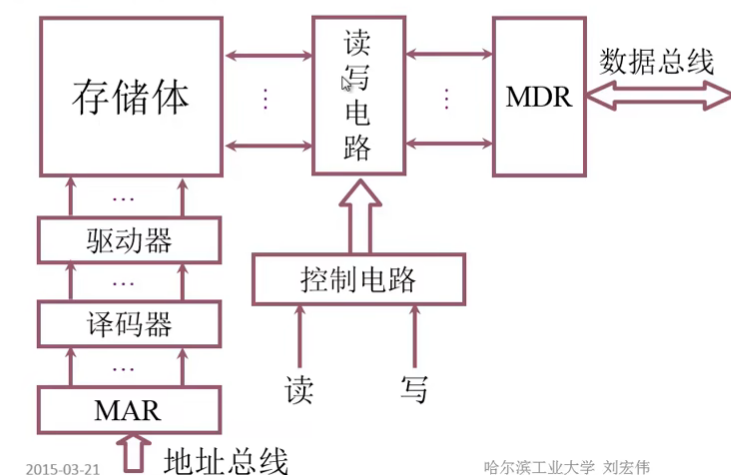

主存的基本组成

image-20240724134958736

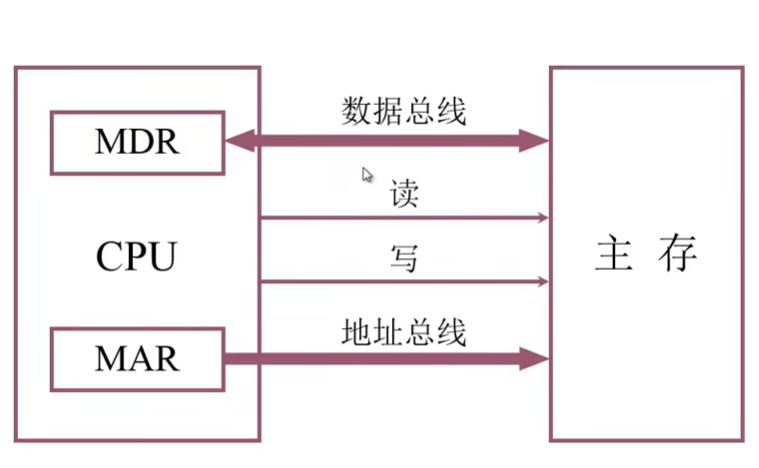

主存与CPU之间的联系

image-20240724135035979

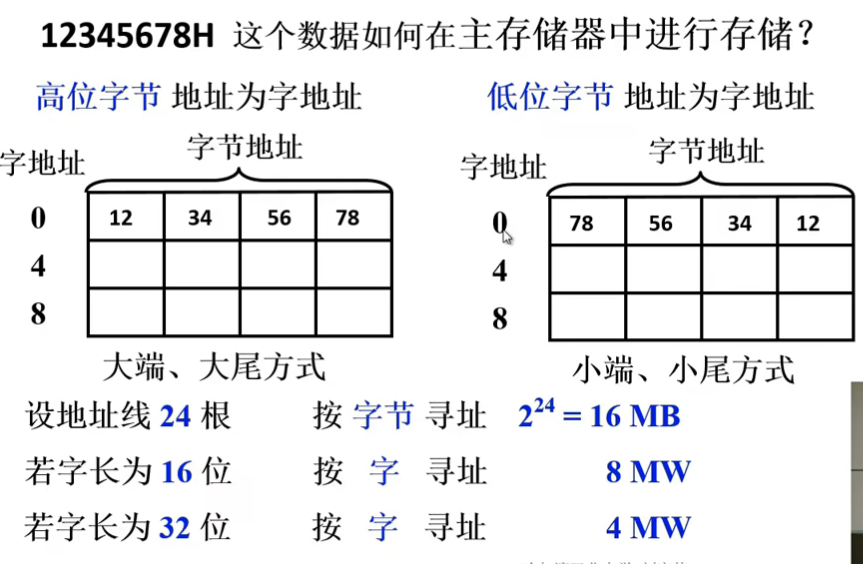

主存中存储单元地址的分配

image-20240724135610942

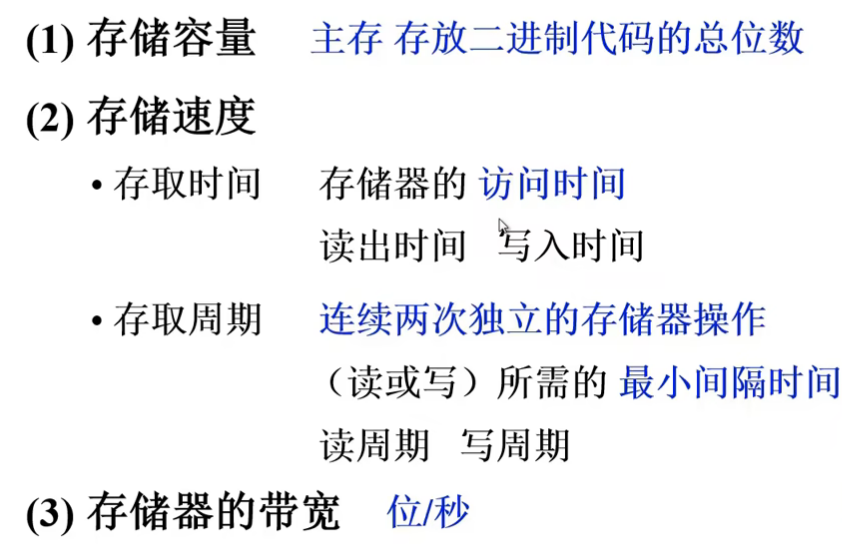

主存的技术指标

image-20240724135750674

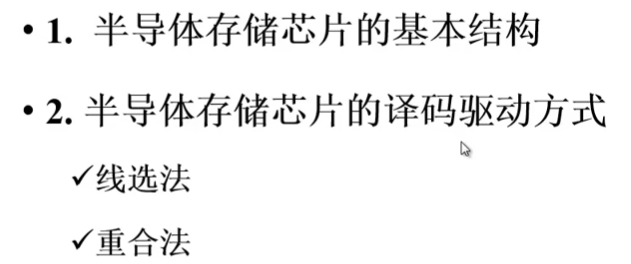

半导体存储芯片简介

image-20240724135946685

image-20240724140423555

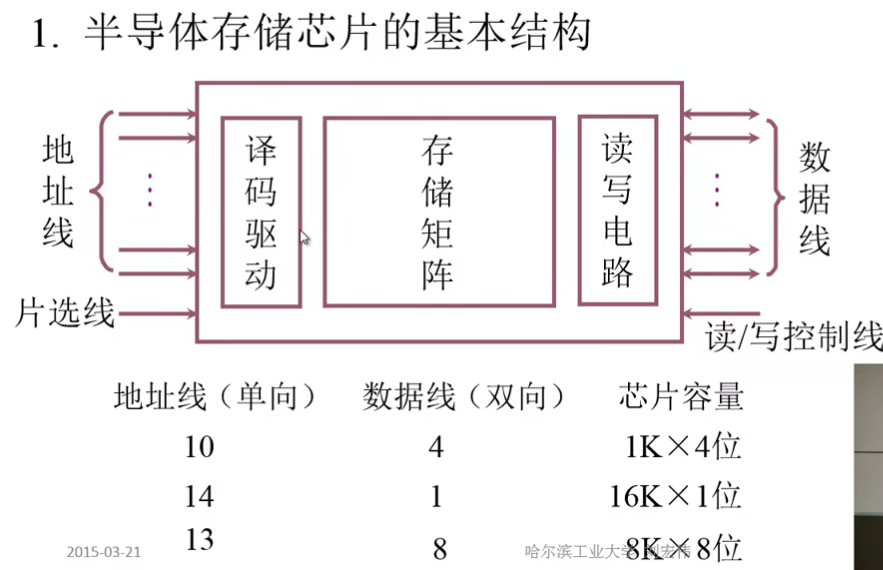

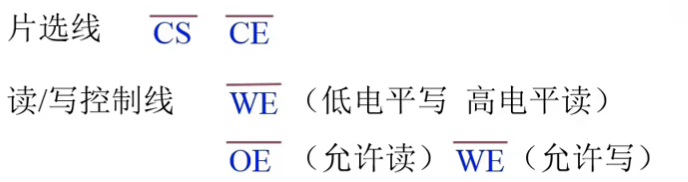

片选线：芯片选择信号，指出操作给出的地址是不是针对存储芯片的地址，被选择的字节是否在芯片中

image-20240724140705474

image-20240724140927773

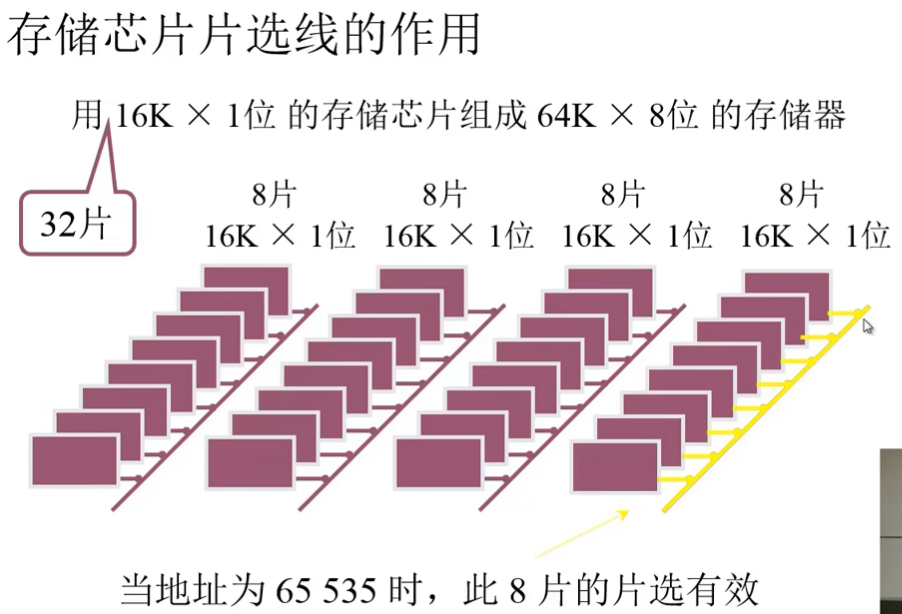

片选线让某一个芯片或某一组芯片开始工作。

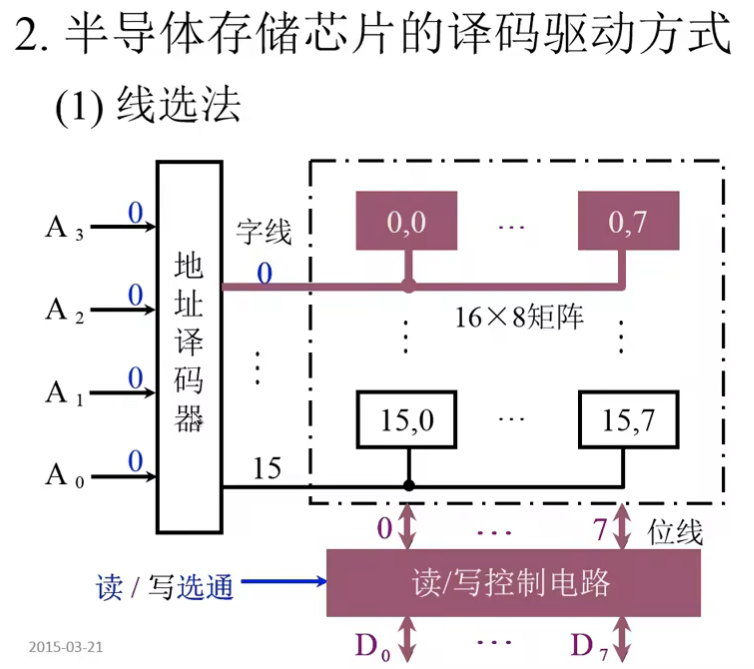

image-20240724141425701

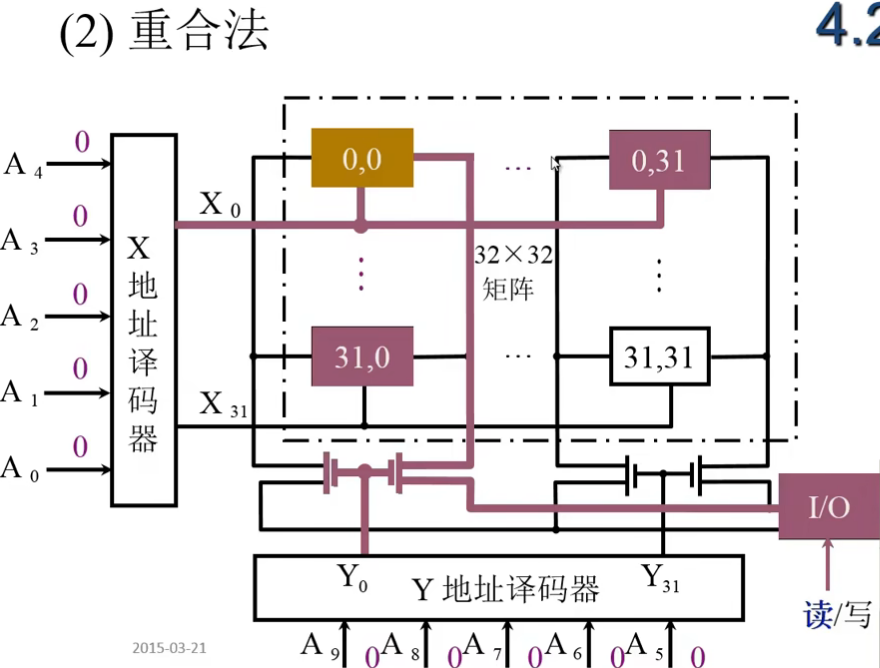

image-20240724141621082

随机存取存储器（RAM）

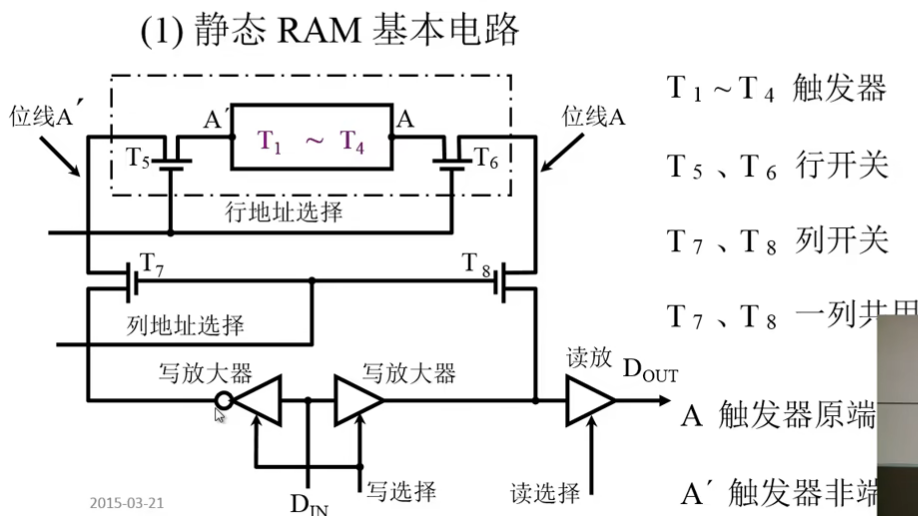

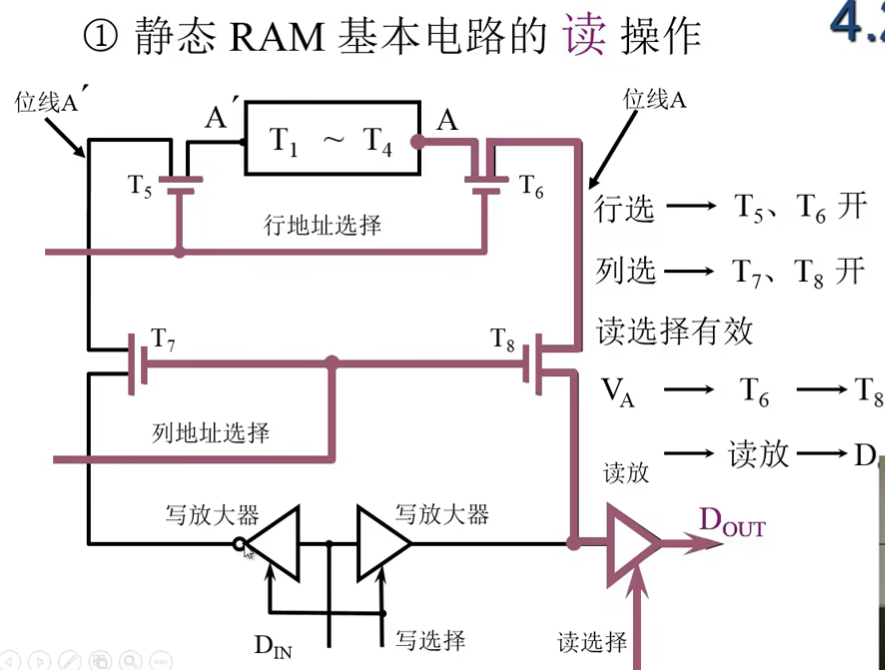

静态RAM（SRAM）

image-20240724142057829

image-20240724142209154

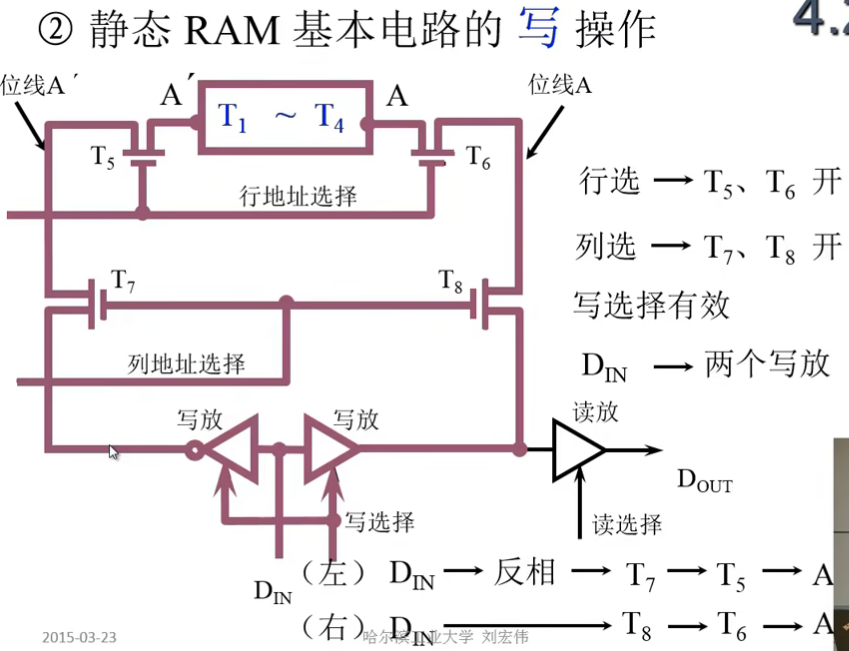

image-20240724142310937

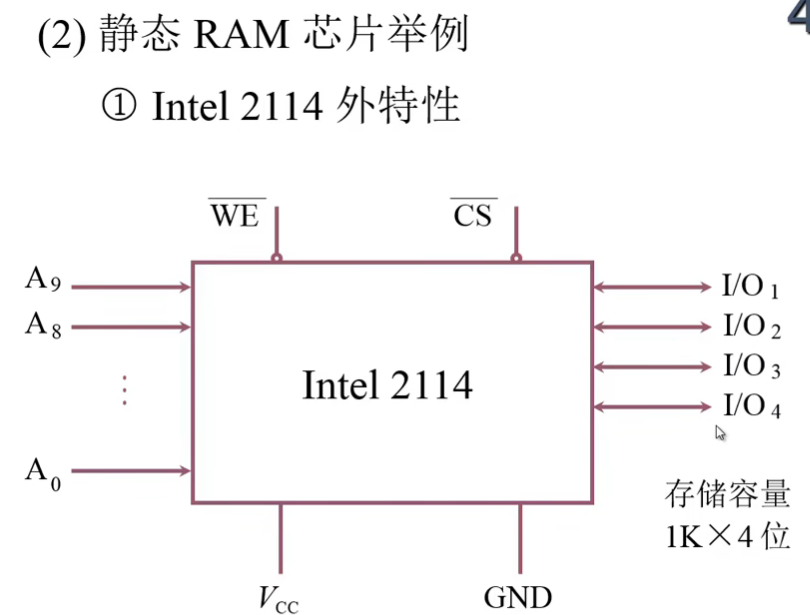

image-20240724142559957

WE是读写控制信号（低电平为写，高电平为读）

CS是片选信号，只有是低电平时芯片才会被选中

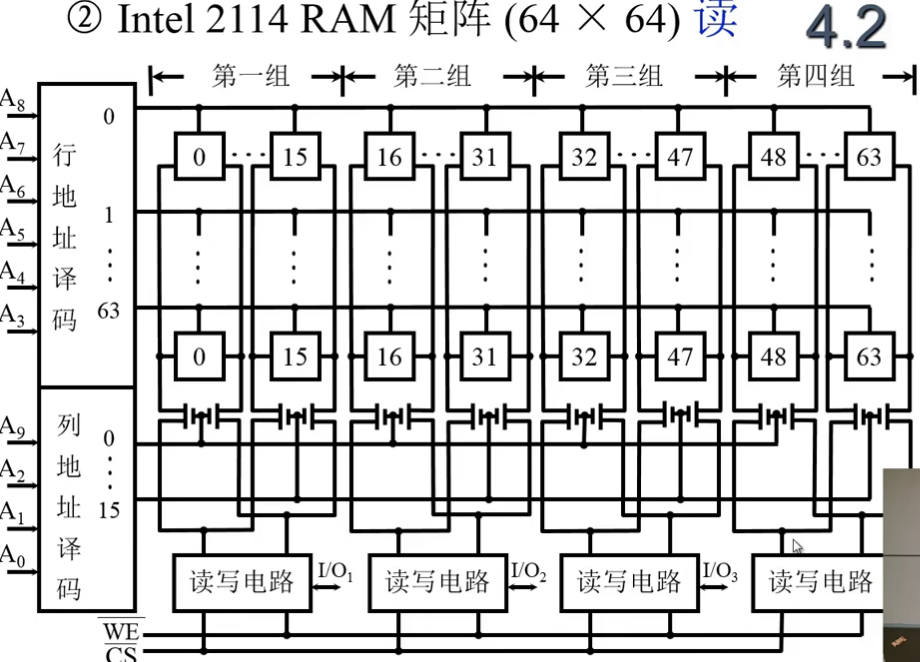

image-20240724142916821

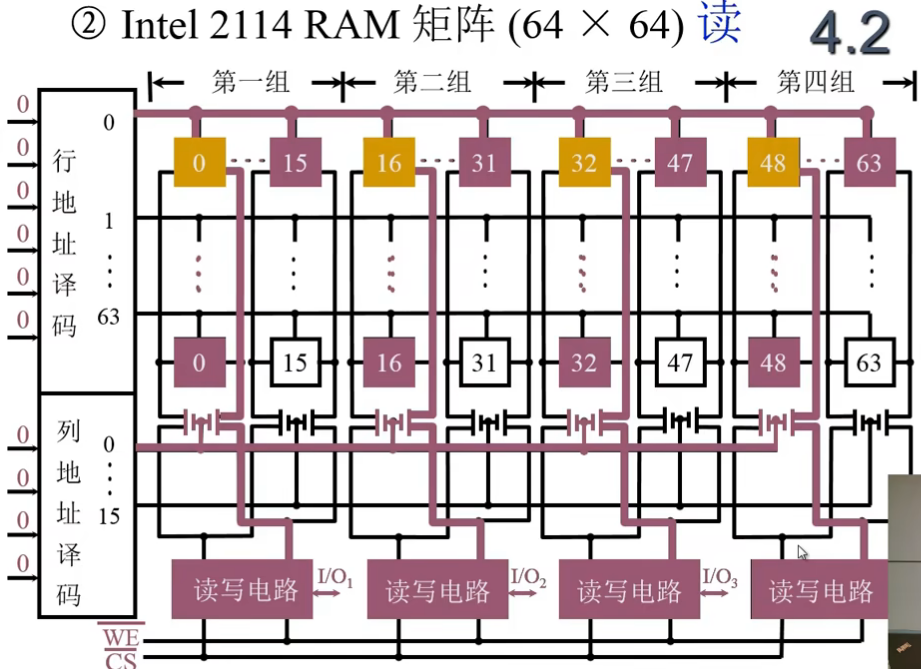

image-20240724142936211

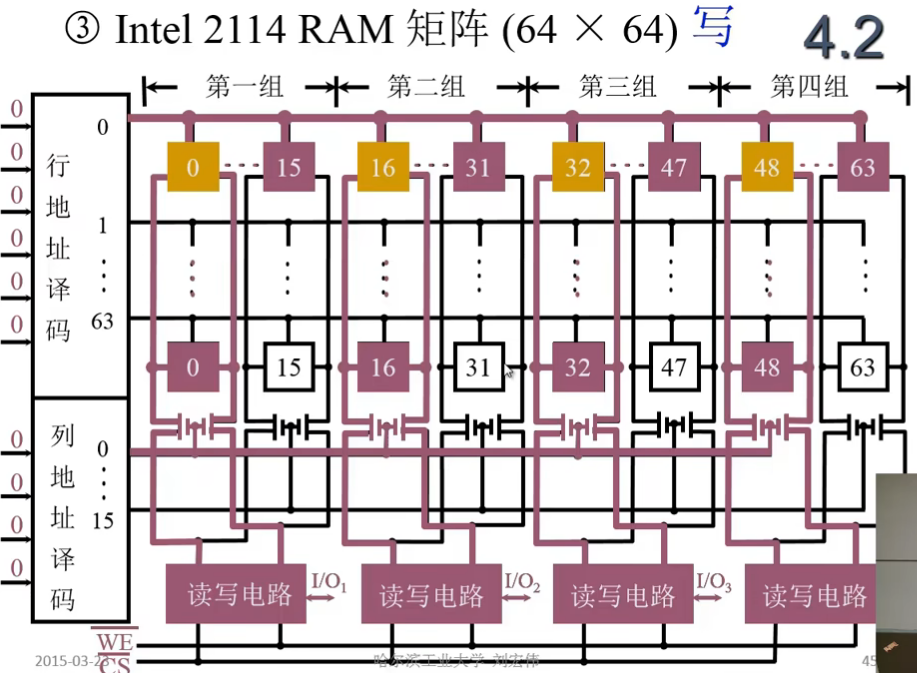

image-20240724143159555

动态RAM（DRAM）

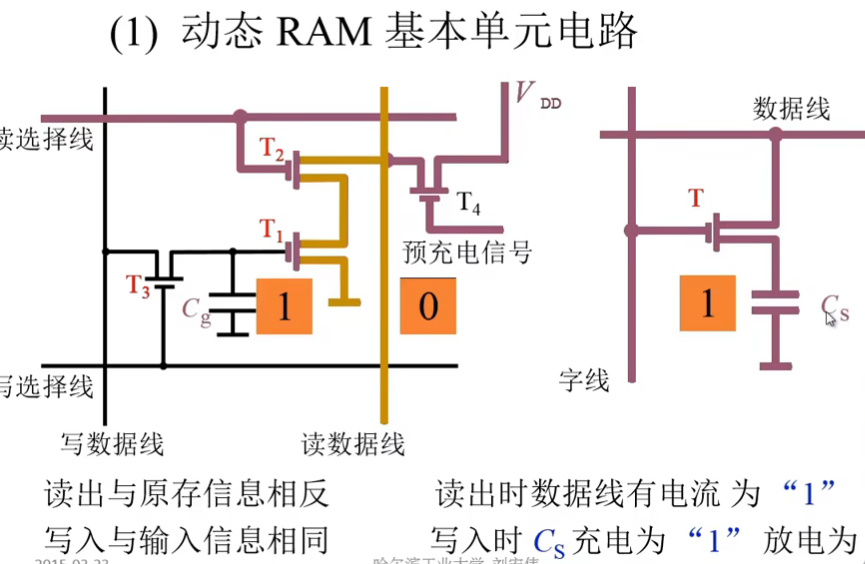

image-20240724152738563

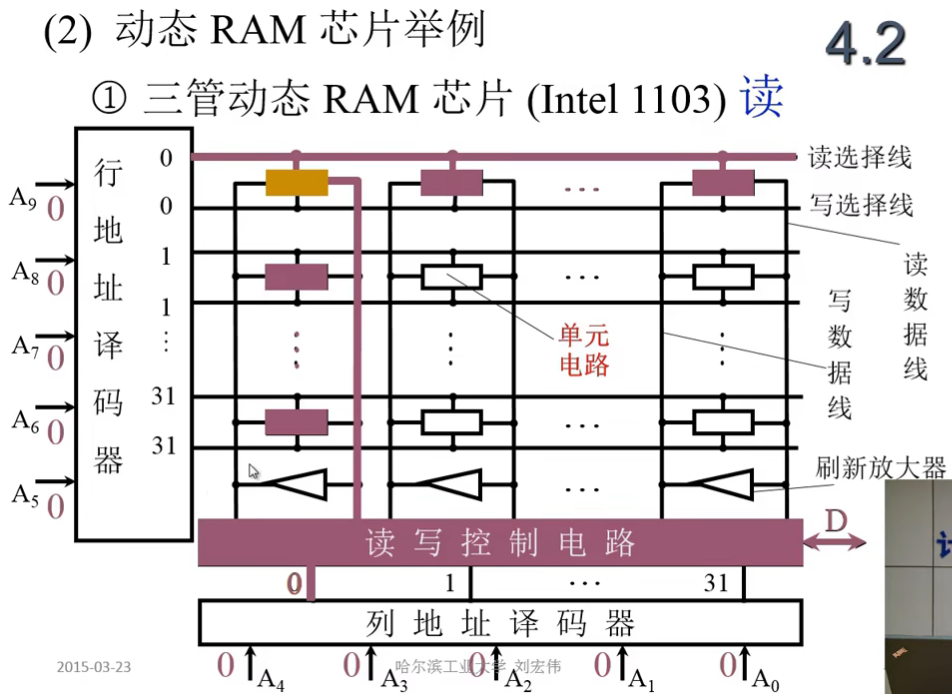

image-20240724152852273

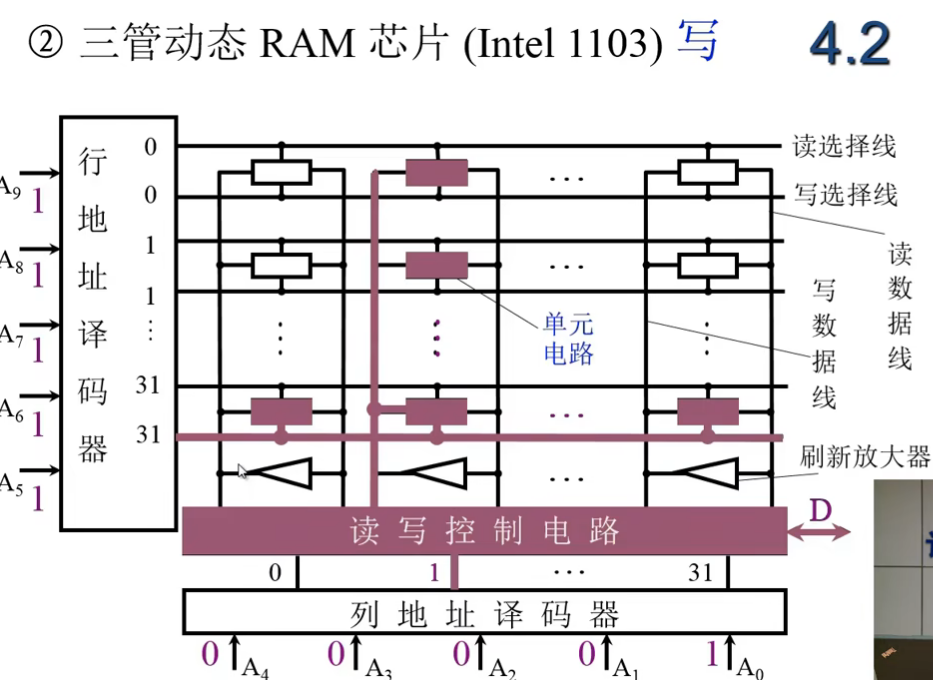

image-20240724152923180

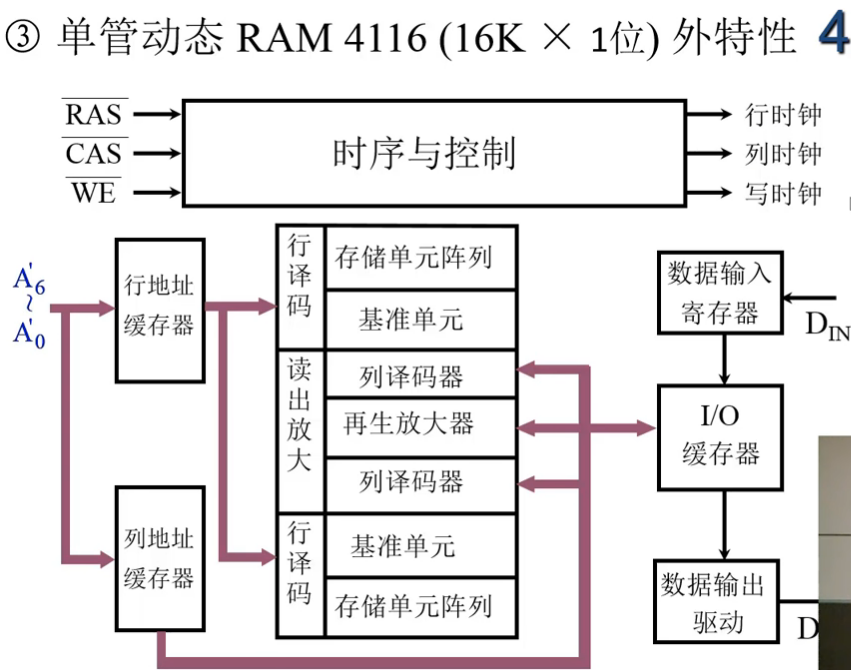

image-20240724153210832

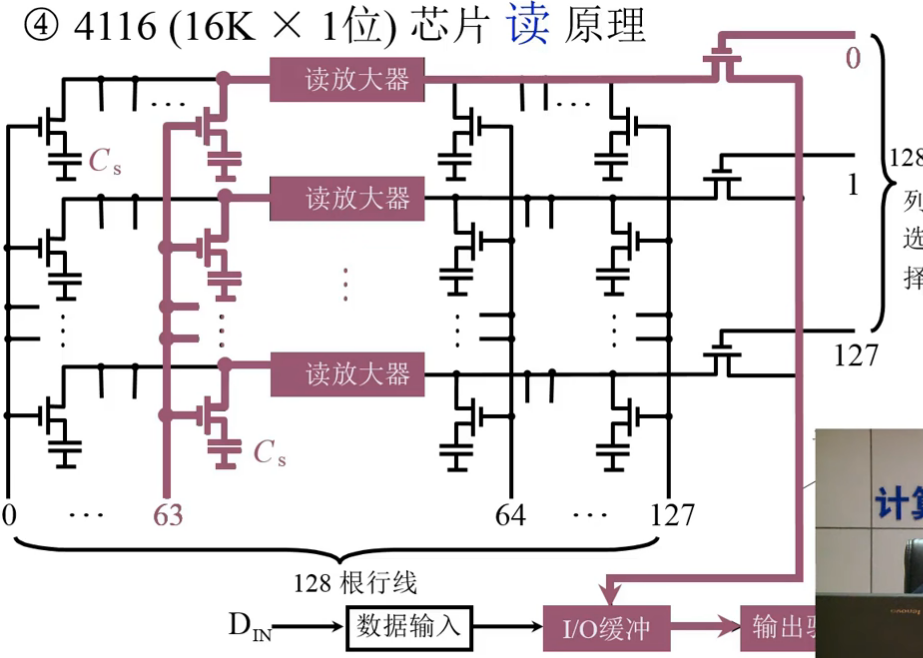

image-20240724153415213

若读放大器一侧为0，则经过后另一侧变为1（即变成相反），所以读出与原存信息相反

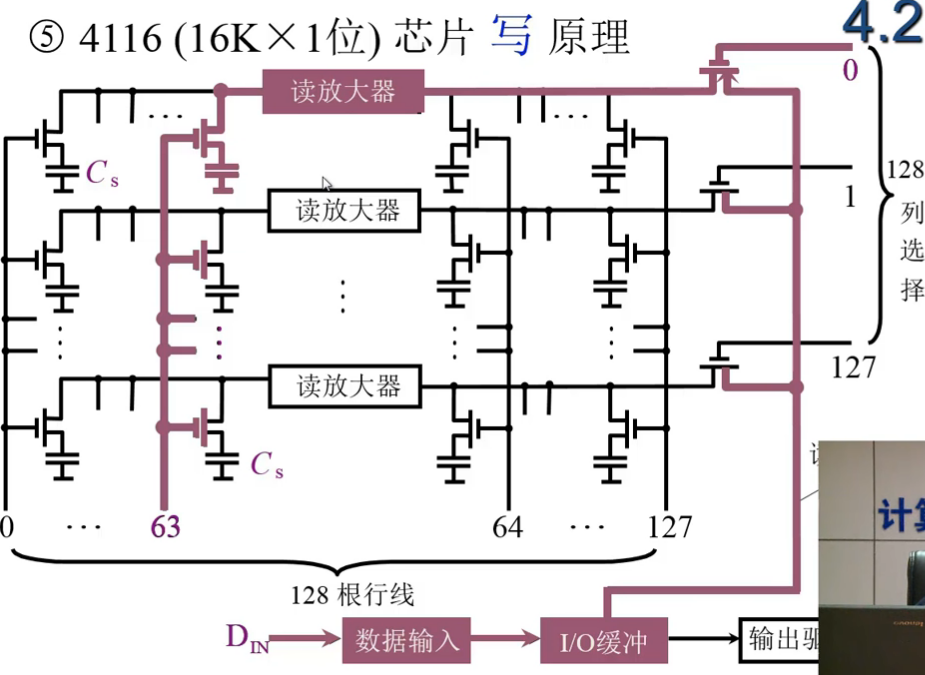

image-20240724153704527

读出的时候做一次反向，写入的时候再做一次反向，所以写入与输入信息相同

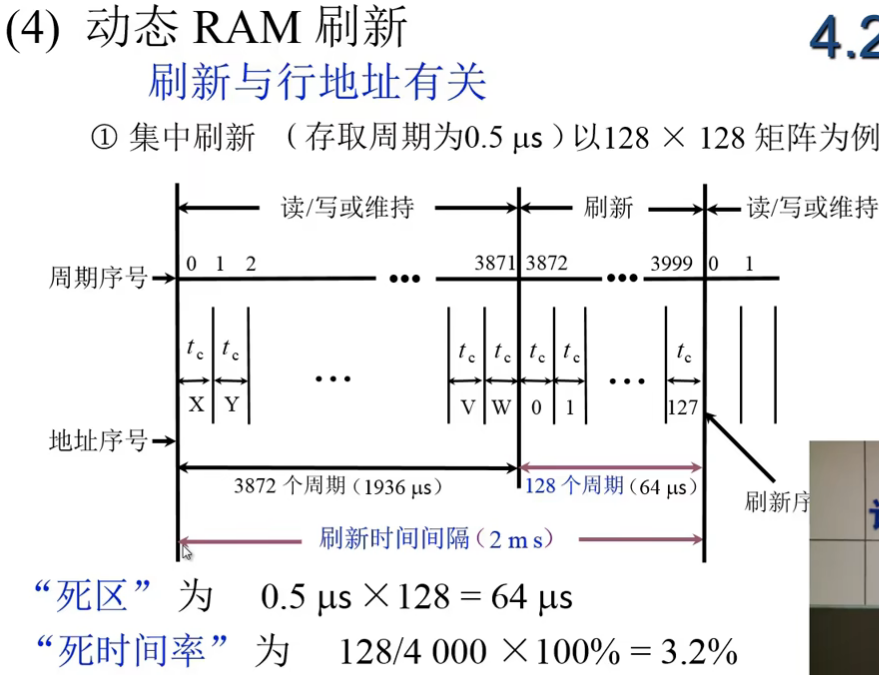

image-20240724154143543

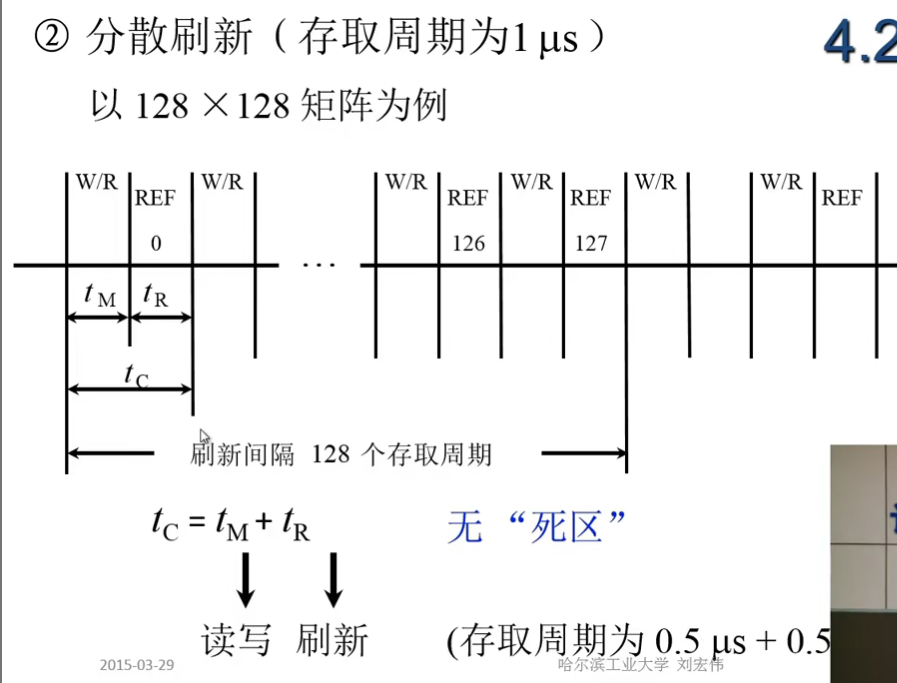

image-20240724154240944

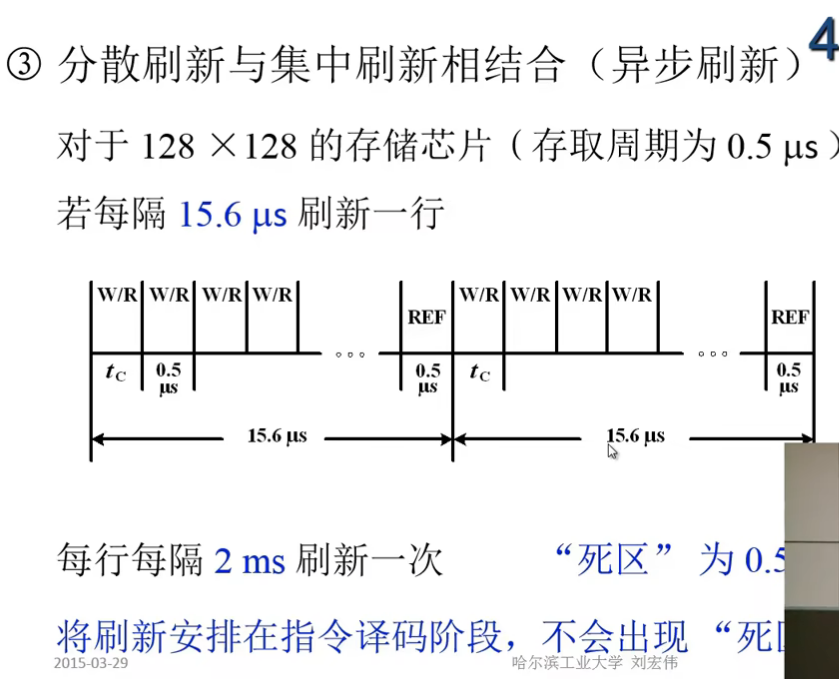

image-20240724154327146

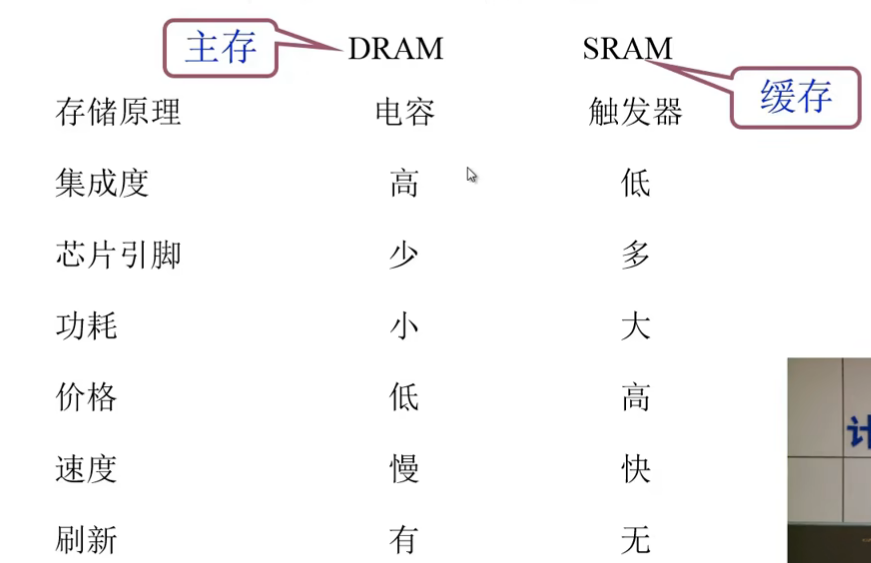

动态RAM和静态RAM的比较

image-20240724154509275

只读存储器（ROM）

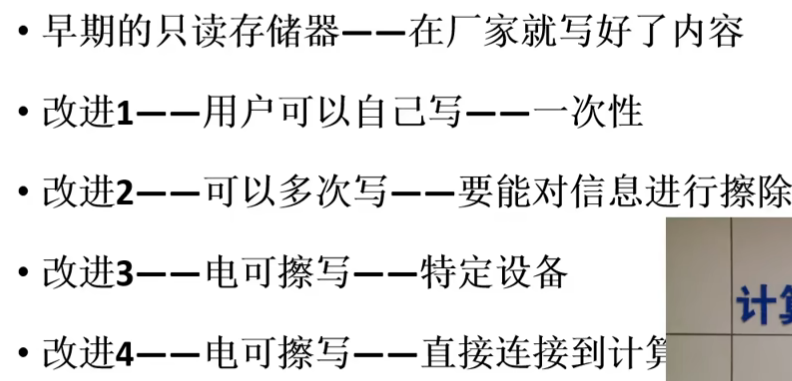

image-20240724154842683

image-20240724154957288

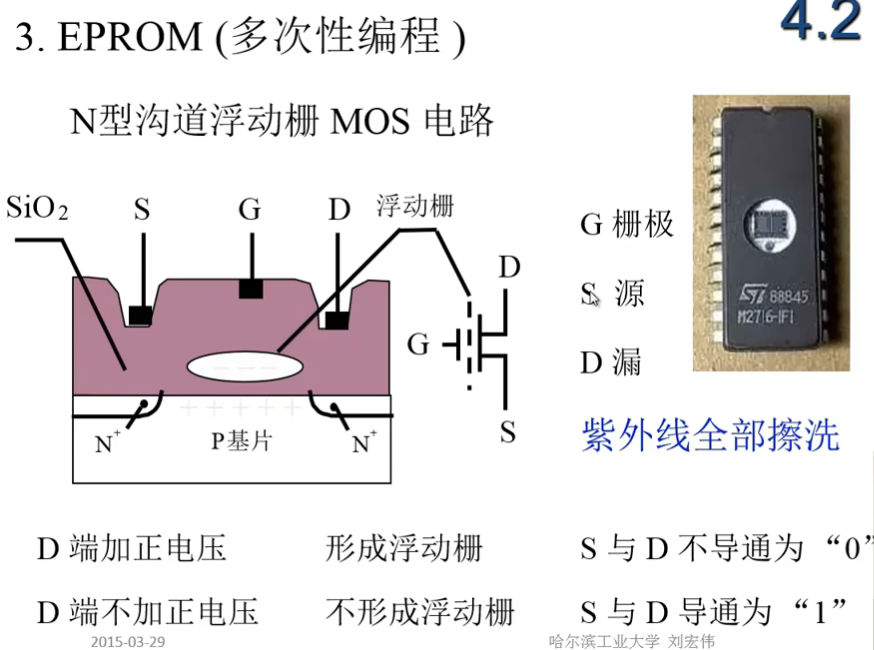

image-20240724155100219

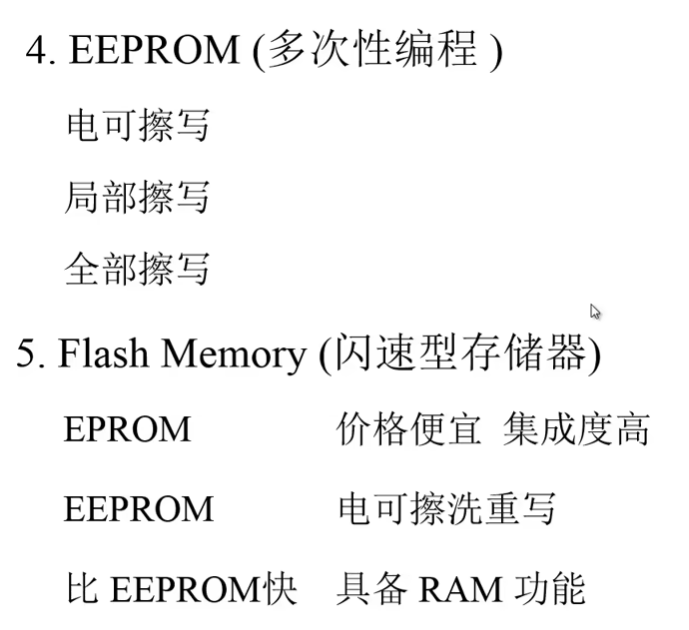

image-20240724155202935

存储器与CPU的连接

存储器容量的扩展

image-20240724160535401

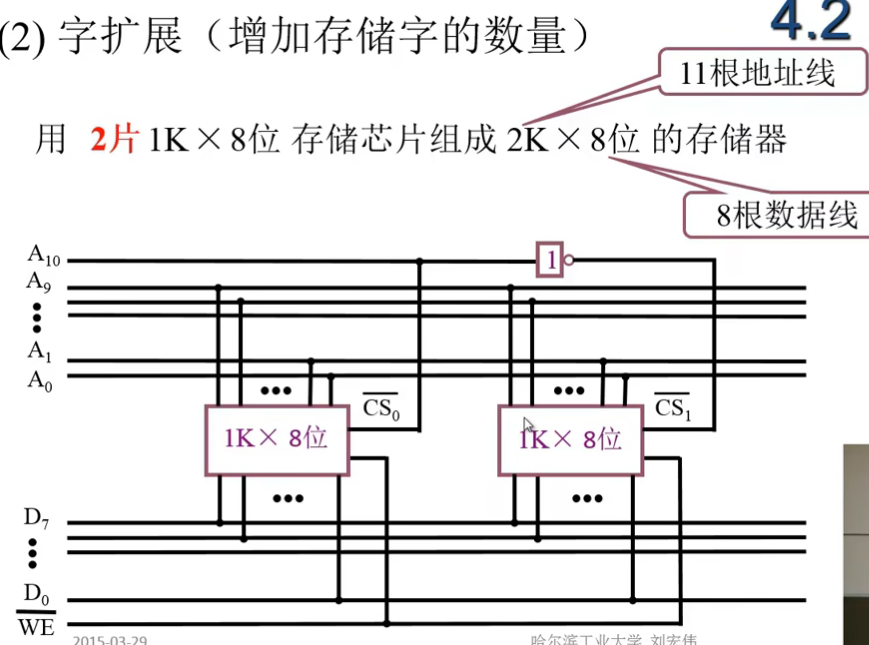

image-20240724161026746

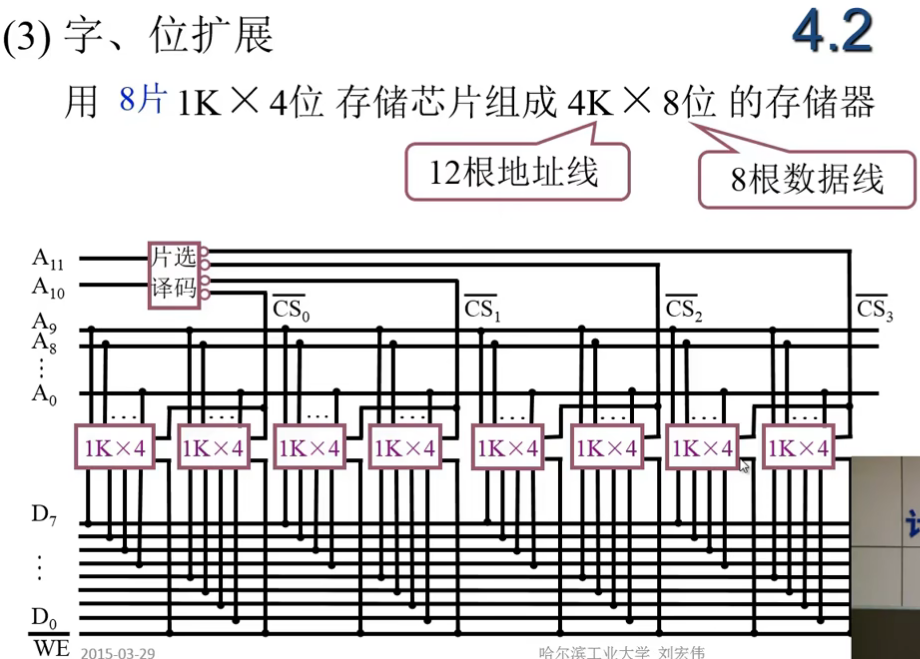

image-20240724161158499

存储器与CPU的连接

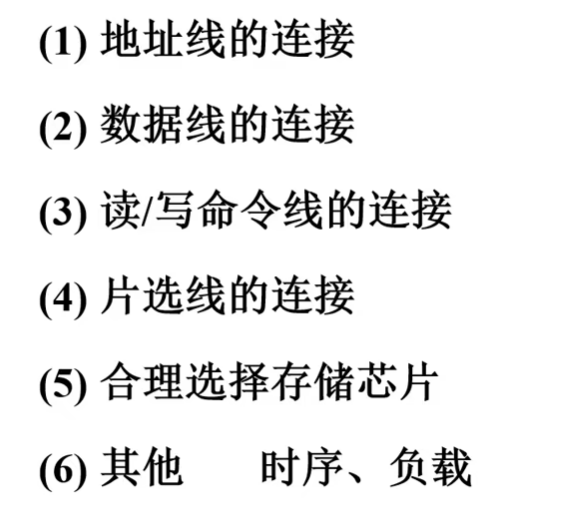

image-20240724162452972

存储器的校验

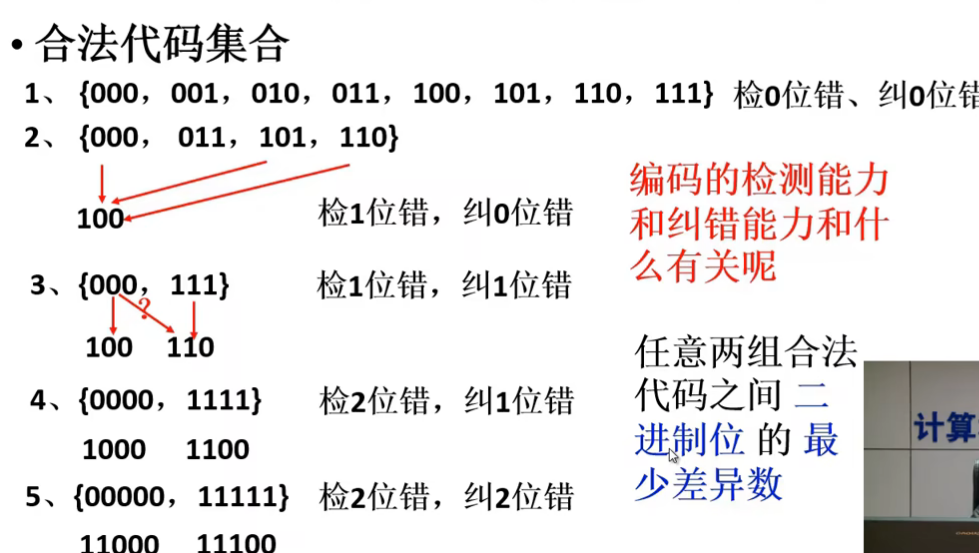

image-20240724164242922

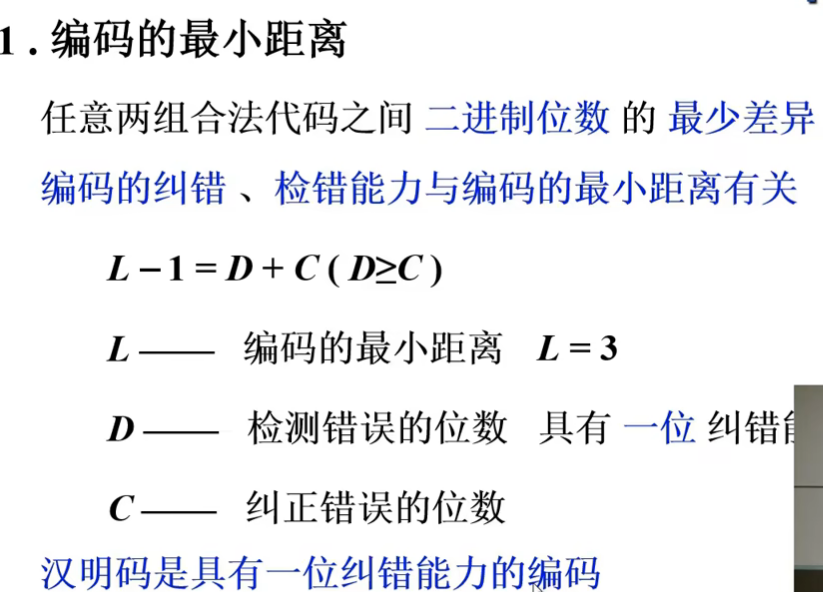

由于百分之90出现的错误是1位错，所以默认为1位错，即3中110默认为111出现1位错，而不是000出现2位错

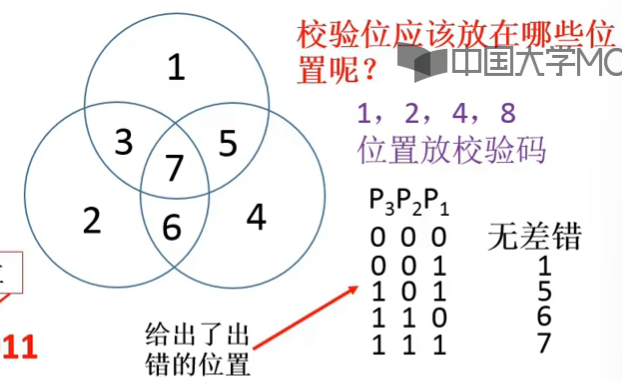

image-20240724164449657

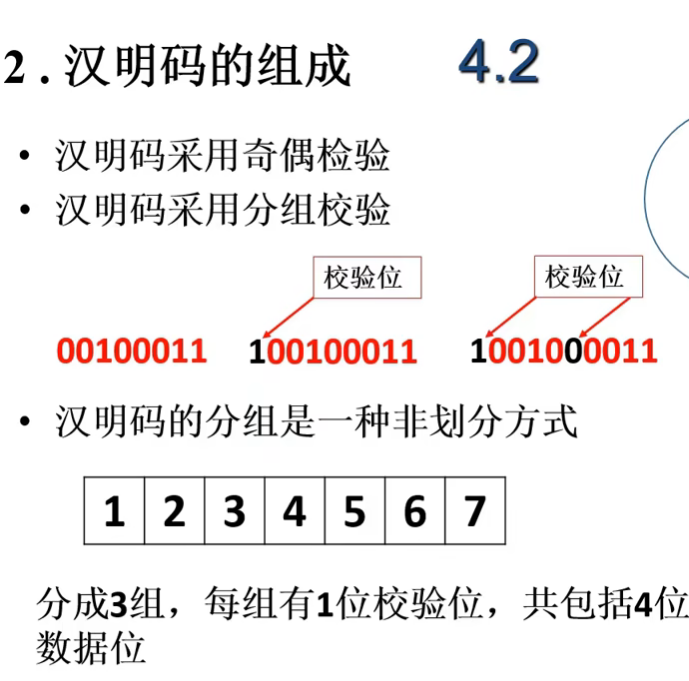

image-20240724165623211

image-20240724165633635

image-20240724165927090

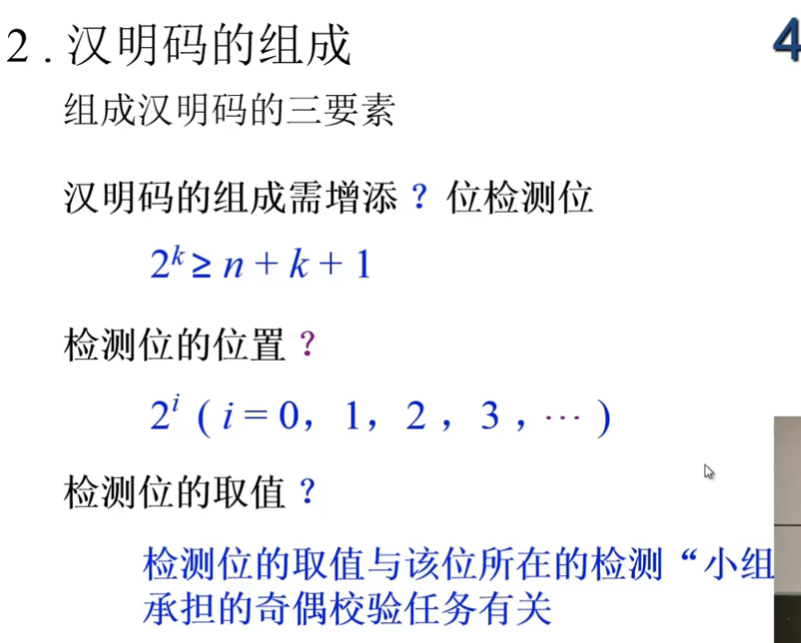

image-20240724170058283

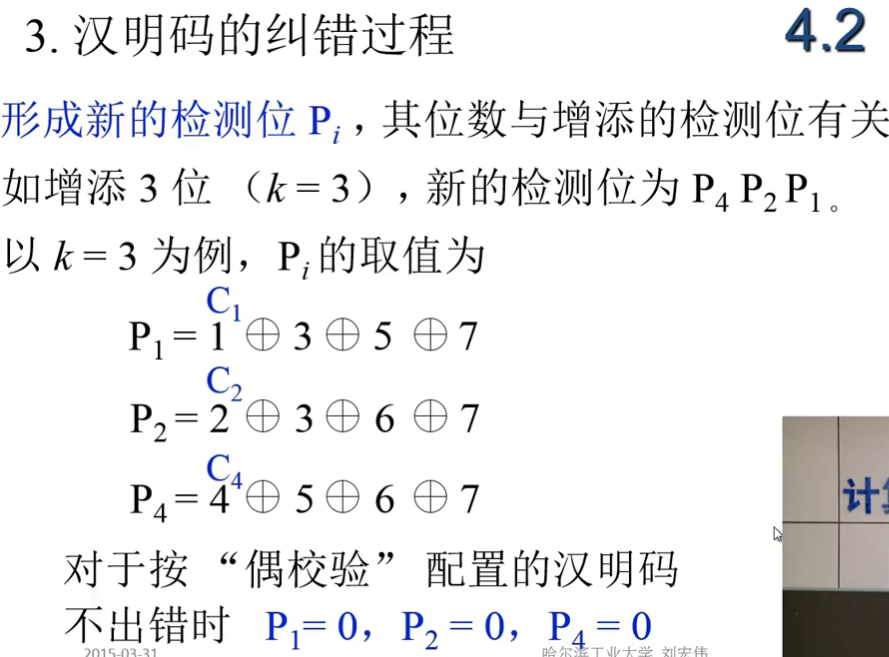

默认为偶校验

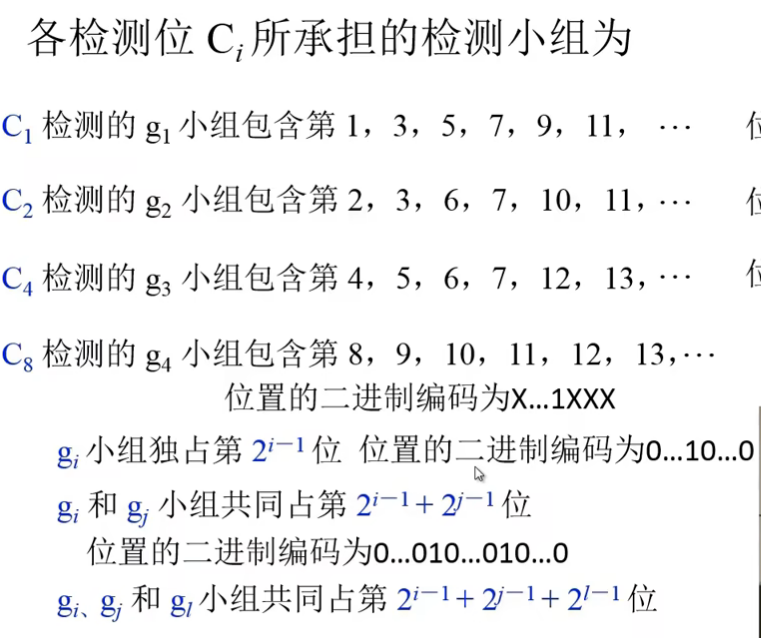

image-20240724170228664

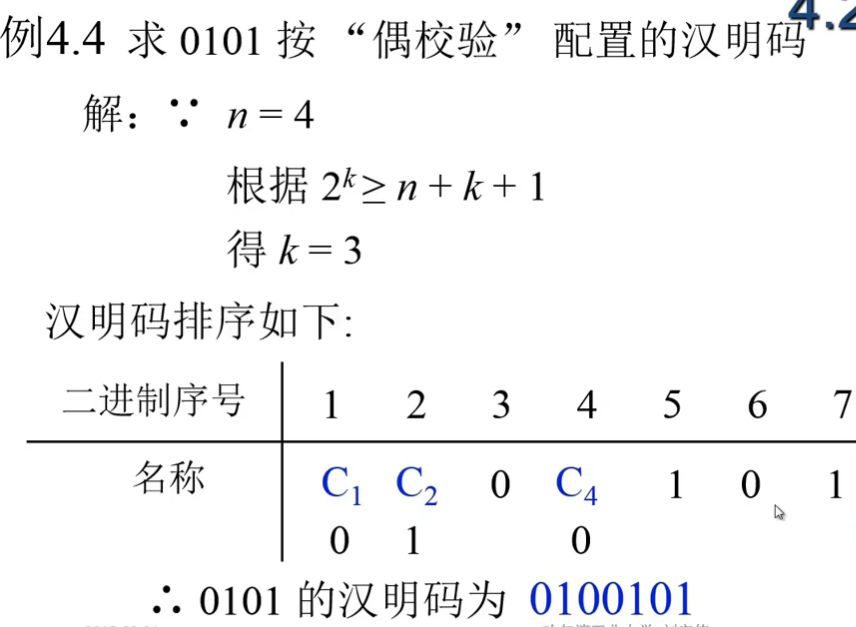

image-20240724170346358

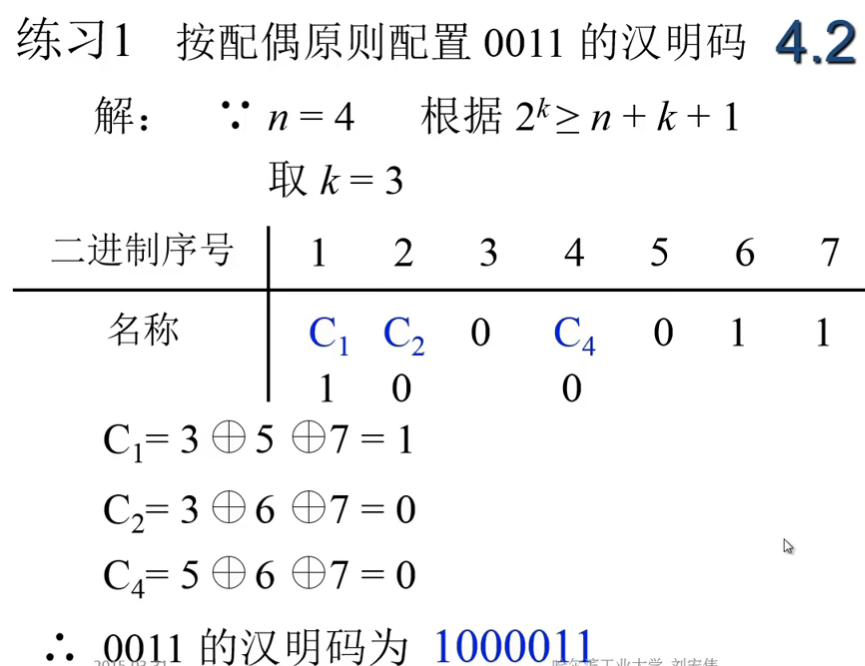

image-20240724170416112

image-20240724170613128

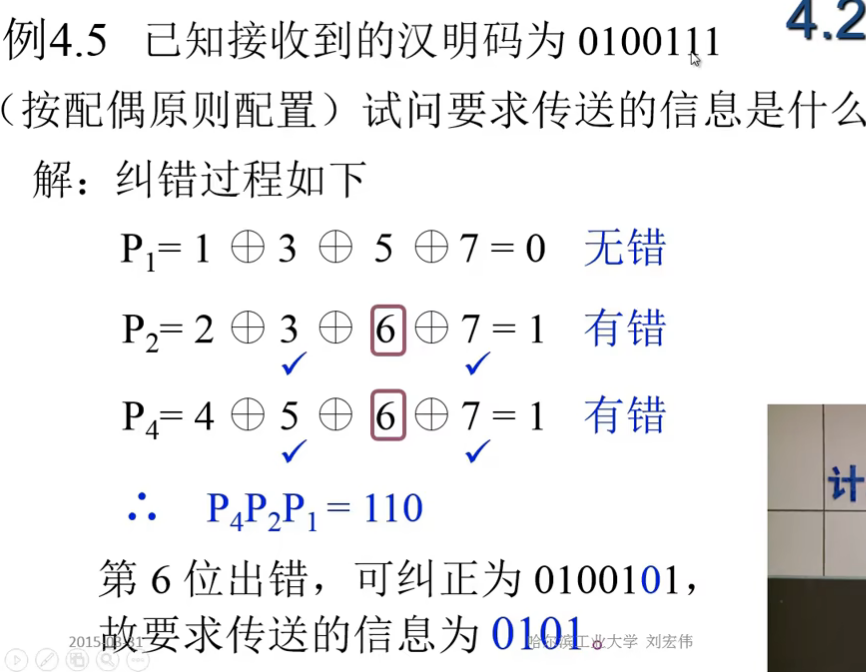

image-20240724170659444

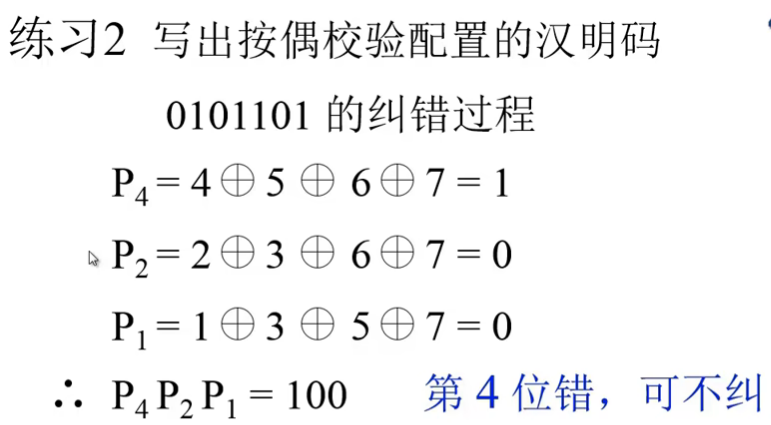

image-20240724170731656

提高访存速度的措施

image-20240724171235754

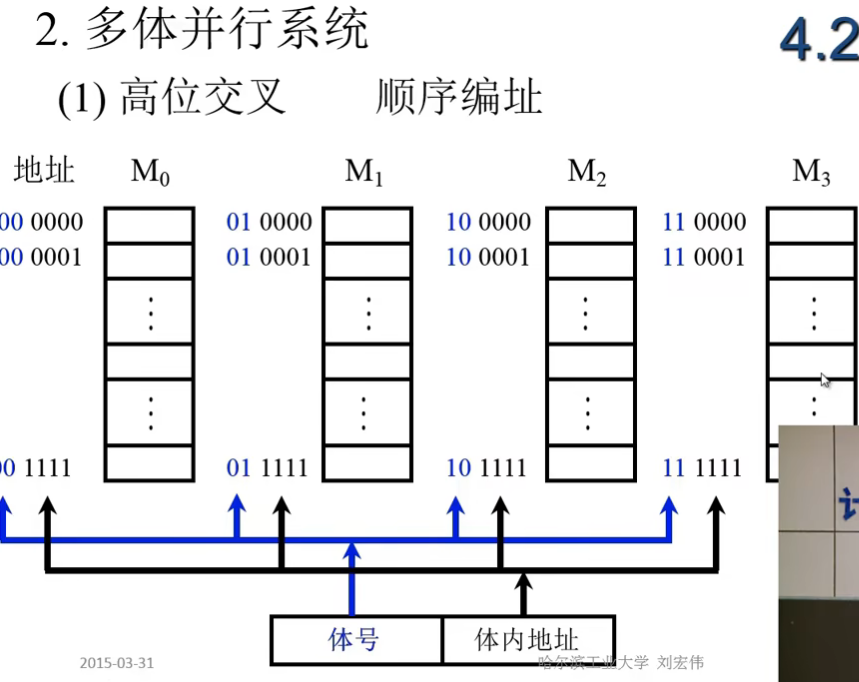

image-20240724171400441

由于顺序存储，会出现某个存储体非常忙，其余的存储体非常闲的问题。

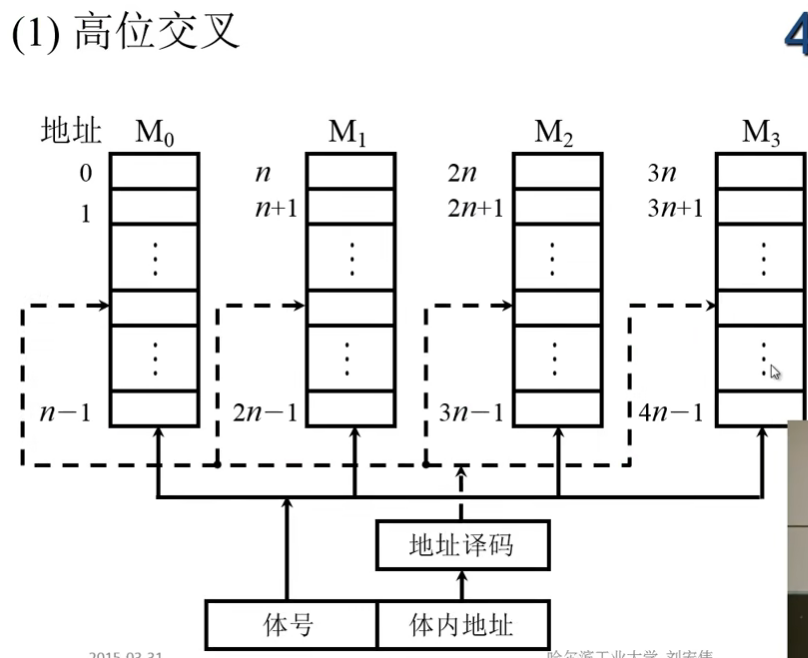

image-20240724171534349

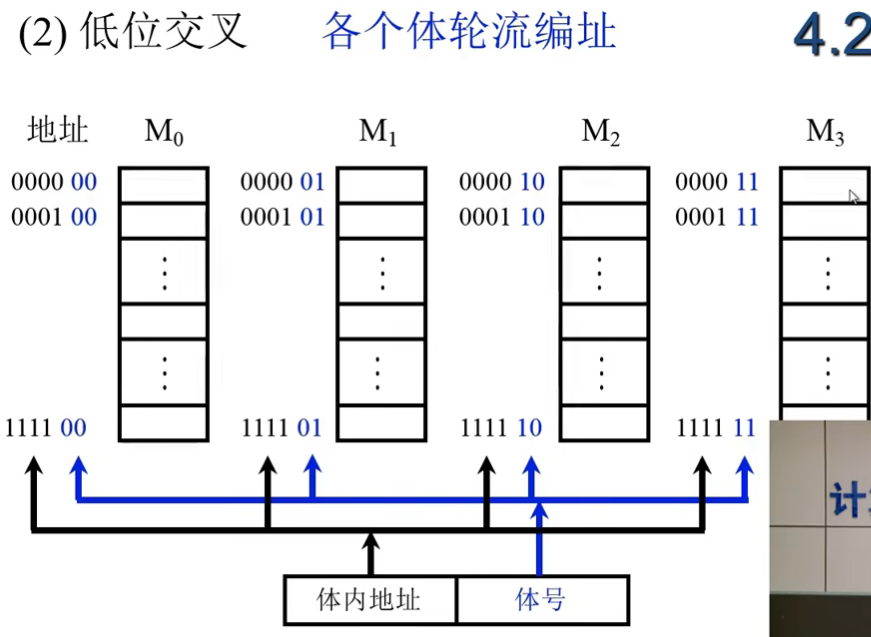

image-20240724171729335

image-20240724171746395

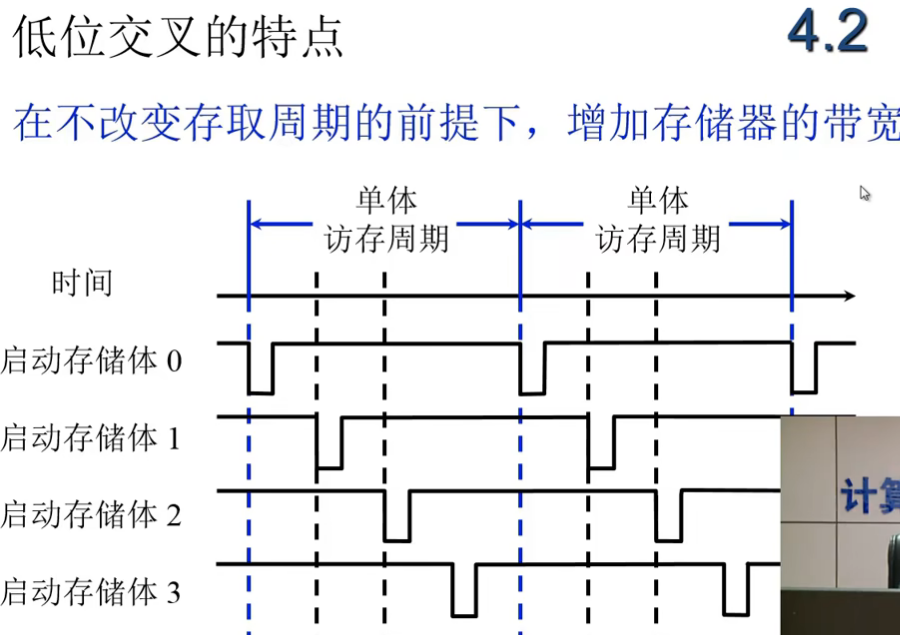

image-20240724171842408

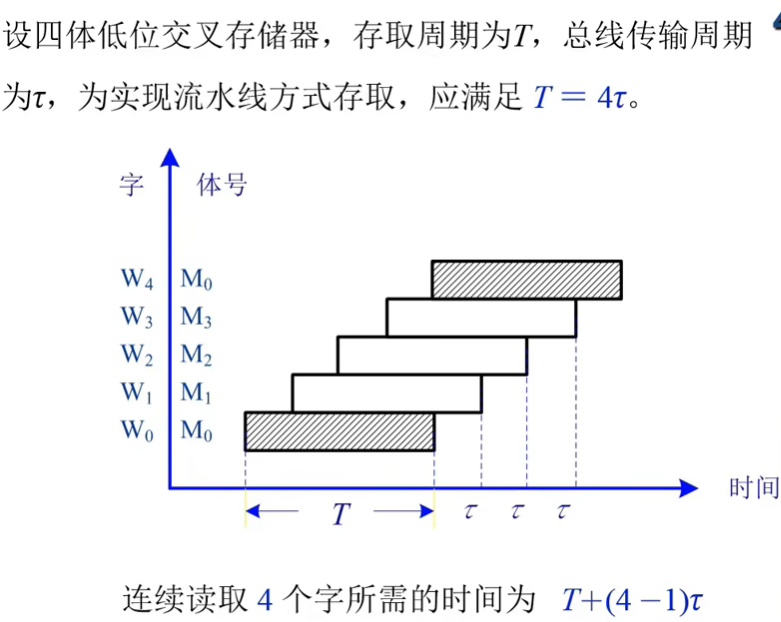

image-20240724171939659

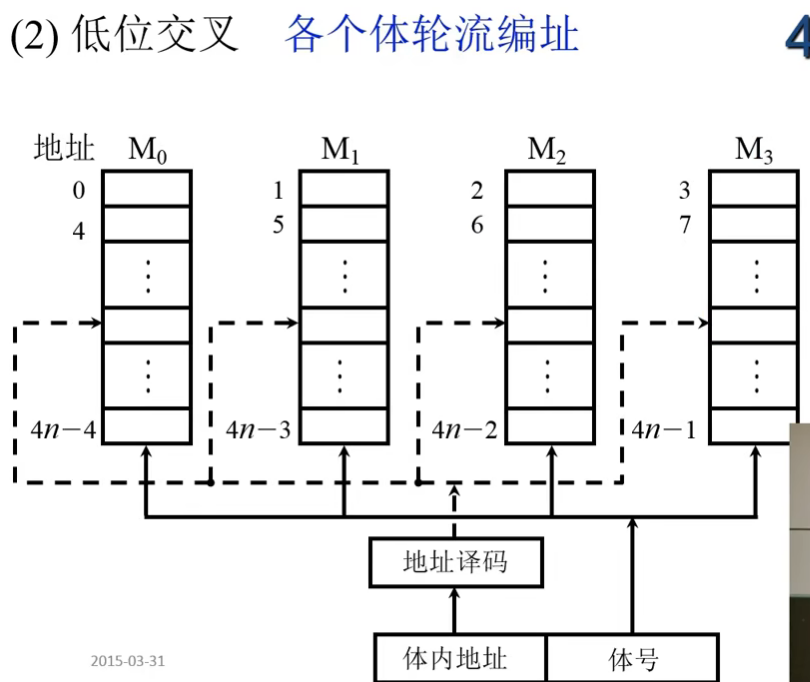

高位交叉主要应用于存储器容量的扩展，低位交叉用于存储器带宽和访问速度的提高

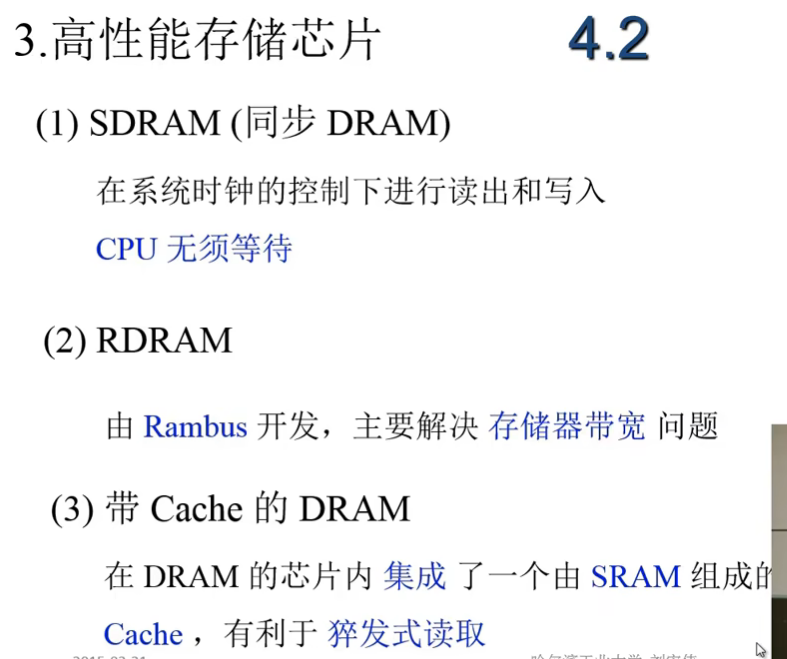

image-20240724172234056

高速缓冲存储器

概述

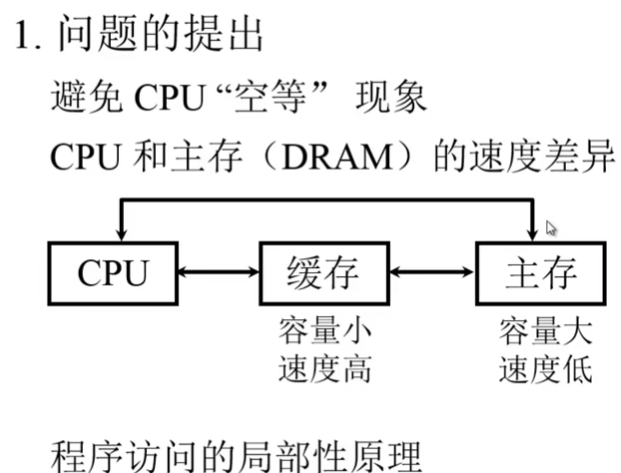

image-20240724185159497

image-20240724185329009

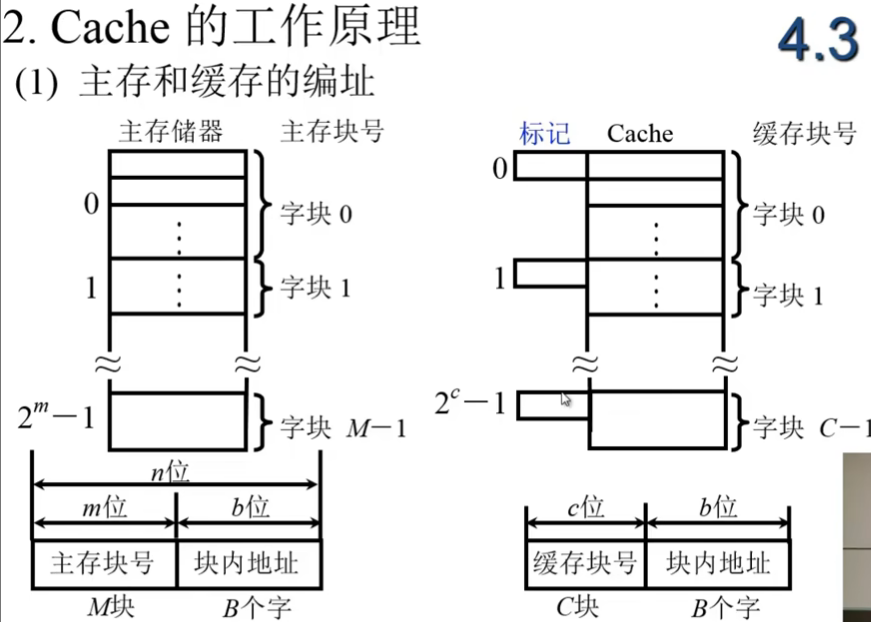

主存和缓存按块存储，块的大小相同，B为块长

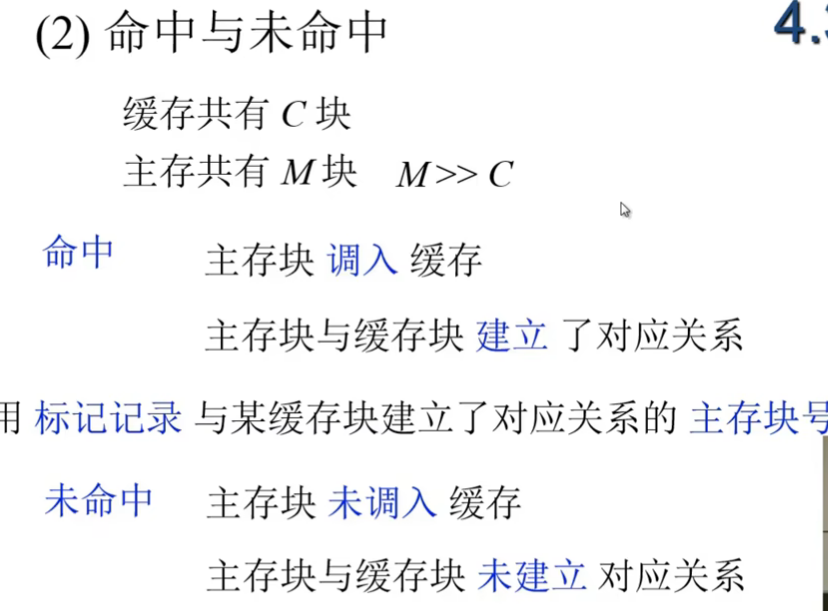

image-20240724185549270

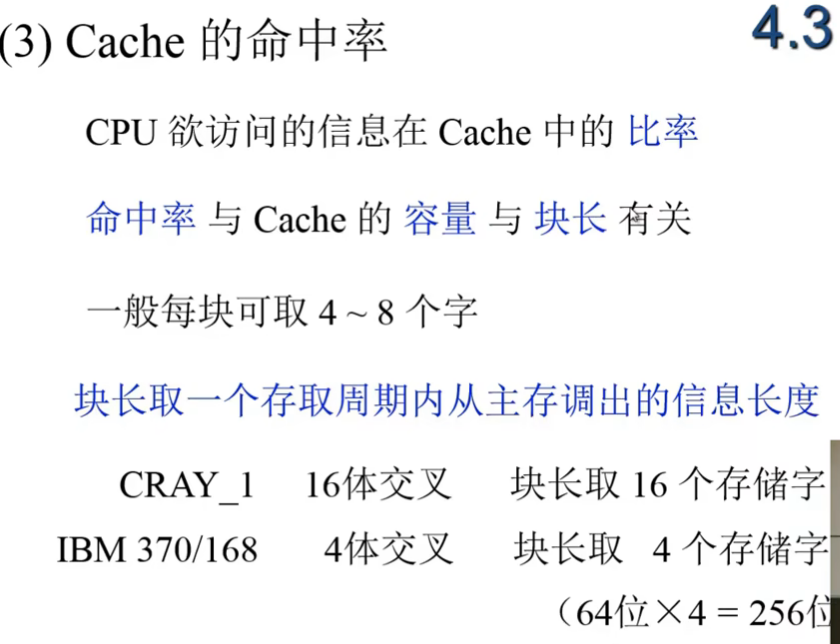

image-20240724190133649

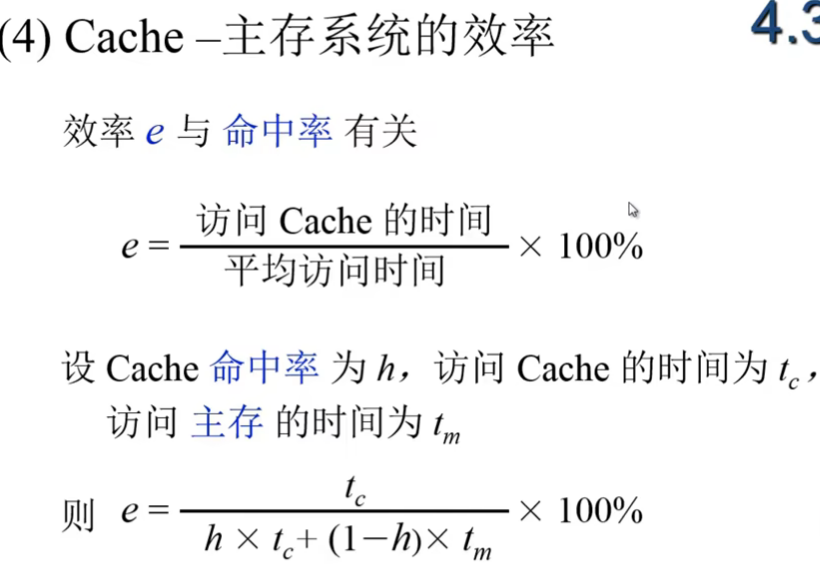

image-20240724193621766

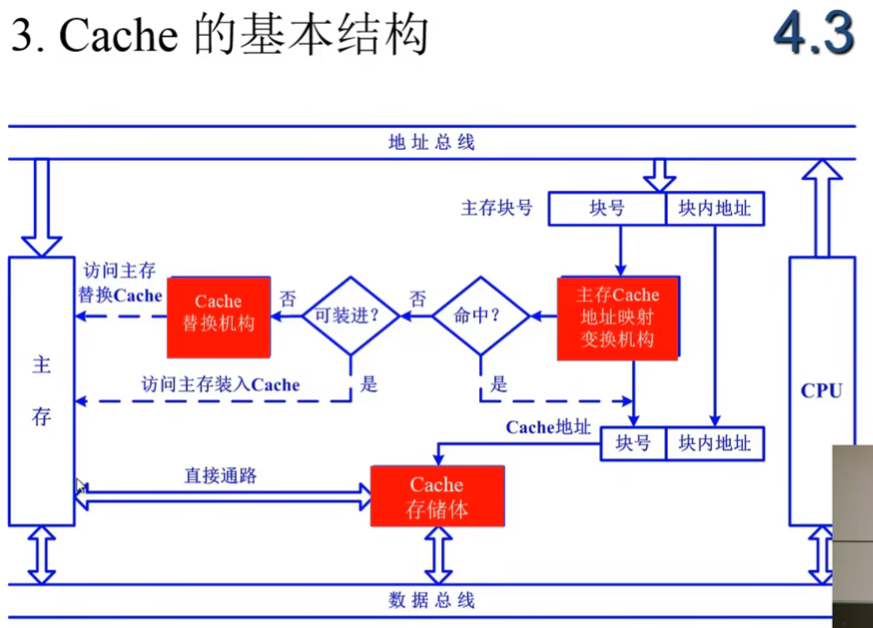

image-20240724194134440

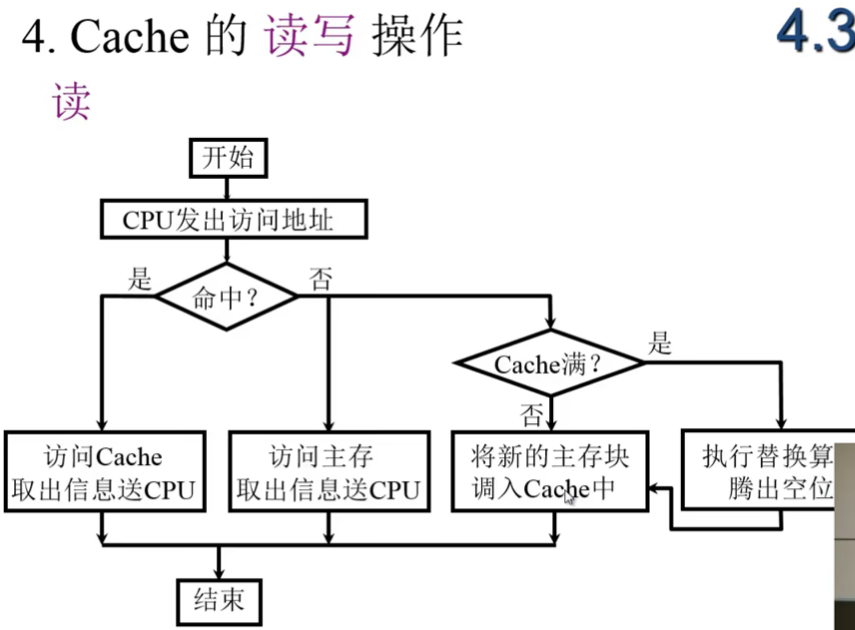

image-20240724194223818

image-20240724194521303

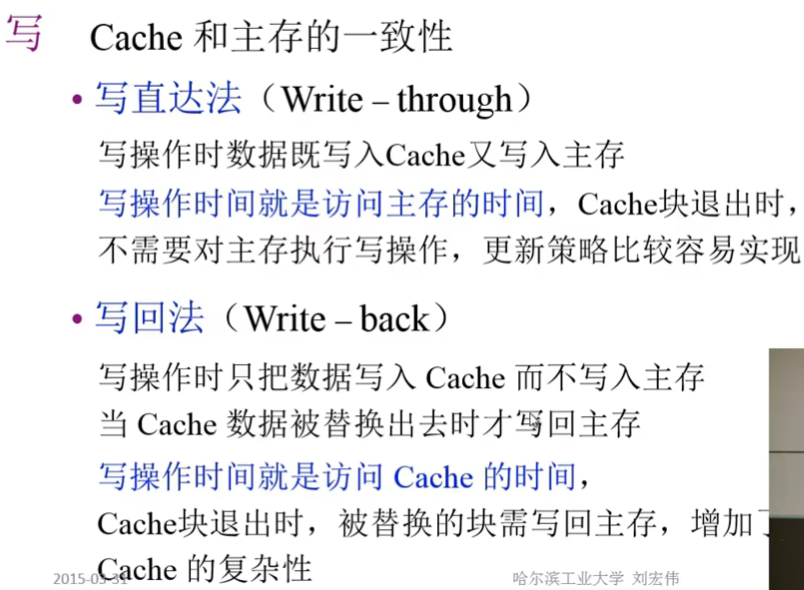

写直达法的缺点：容易出现对同一个块频繁操作，而其他块不改变（例如累加操作）

image-20240724194748797

分立缓存是将指令Cache和数据Cache区分开

Cache—主存的地址映射

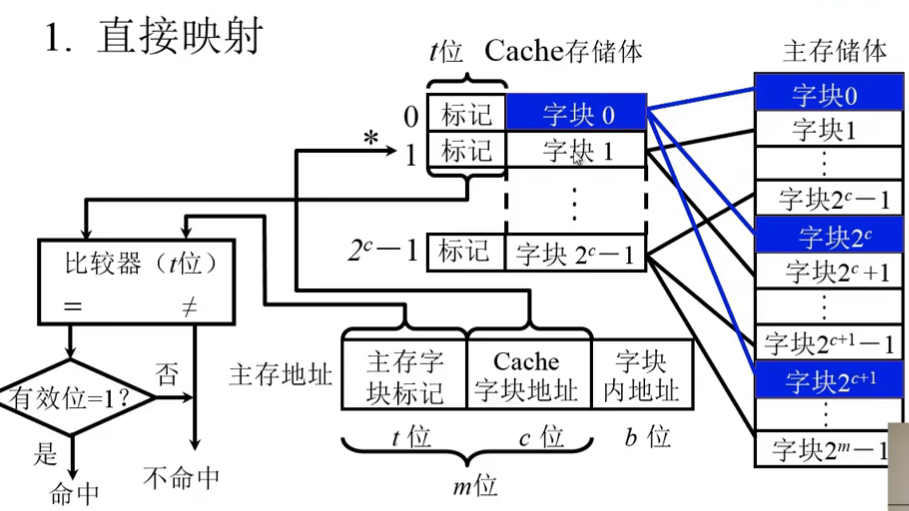

直接映射

image-20240724195222352

image-20240724195455972

优点：结构简单，速度快

缺点：利用率可能很低；调入时冲突概率大；不灵活

全相联映射

image-20240724195628998

优点：利用率高

缺点：成本高；速度较低

组相联映射

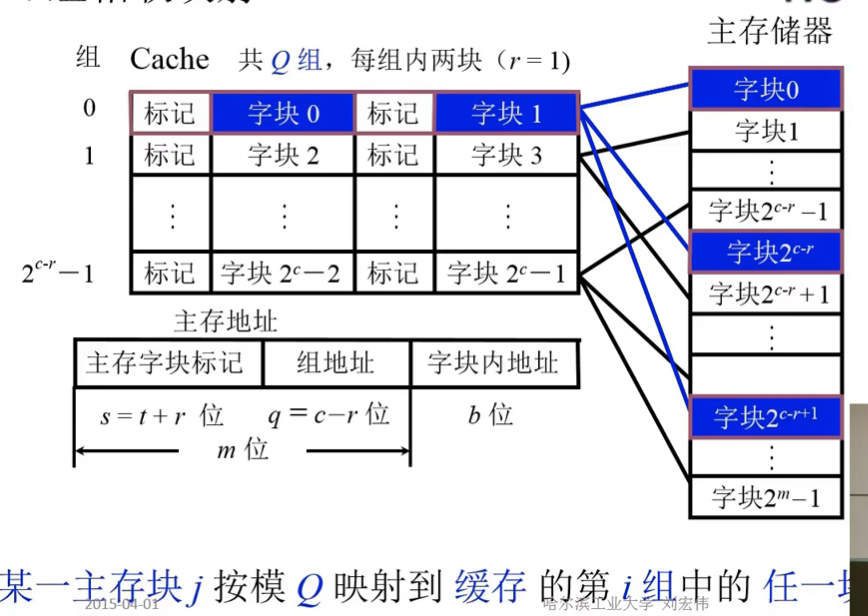

image-20240724195806223

即 i = j mod Q，是直接映射和全相联映射的结合

越靠近CPU的Cache对于速度要求越高，所以使用直接映射或者路数较少的组相联映射；中间的Cache使用组相联映射；距离CPU最远的对于利用率的要求较高，使用全相联映射。

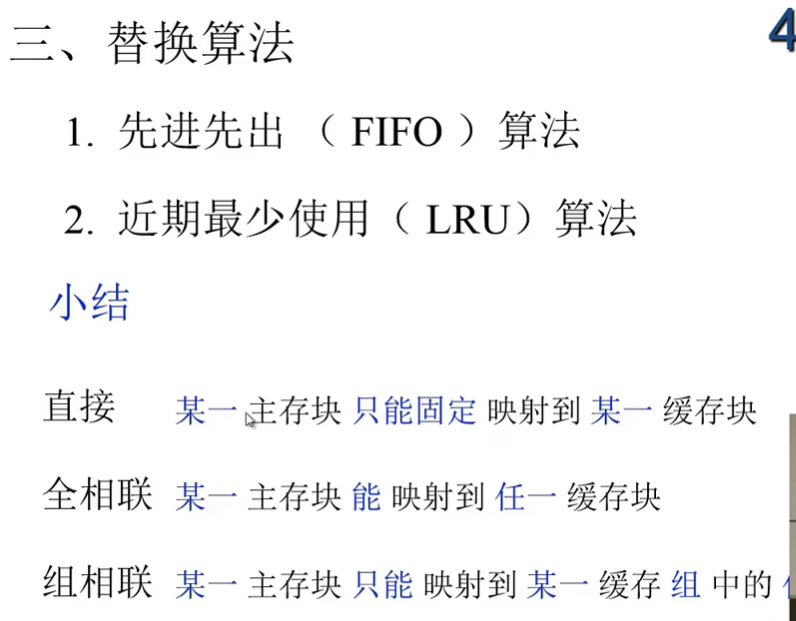

替换算法

image-20240724200452563

辅助存储器

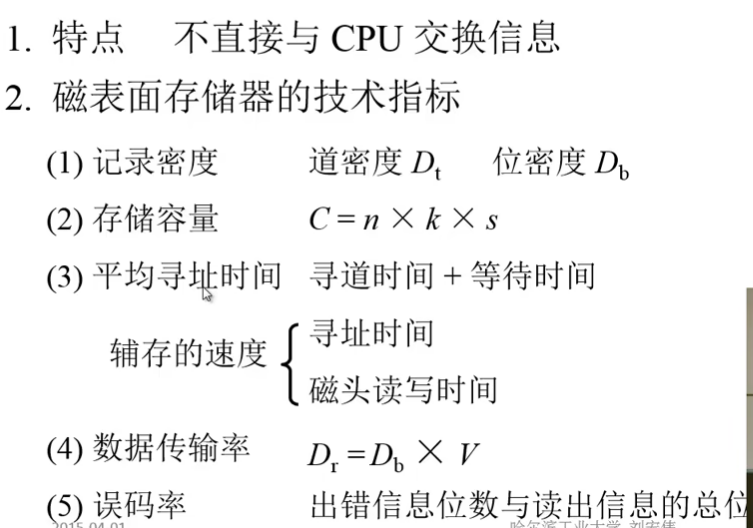

概述

image-20240724200805304

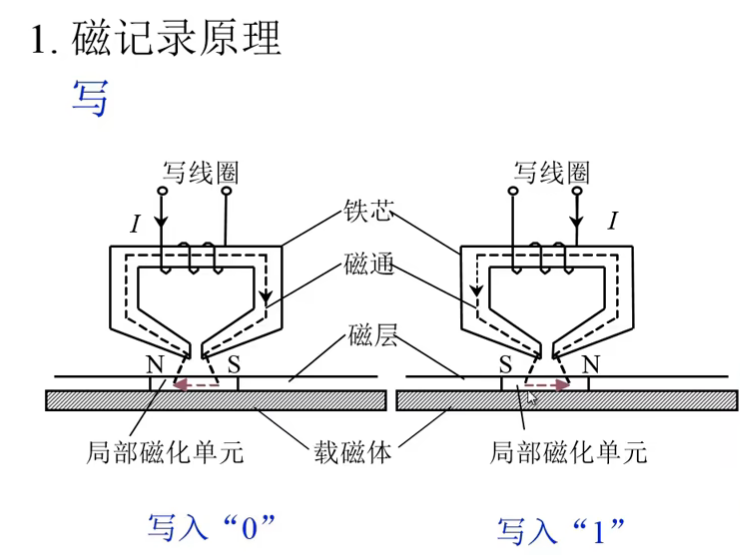

磁记录原理

image-20240724200836851

image-20240724200902692

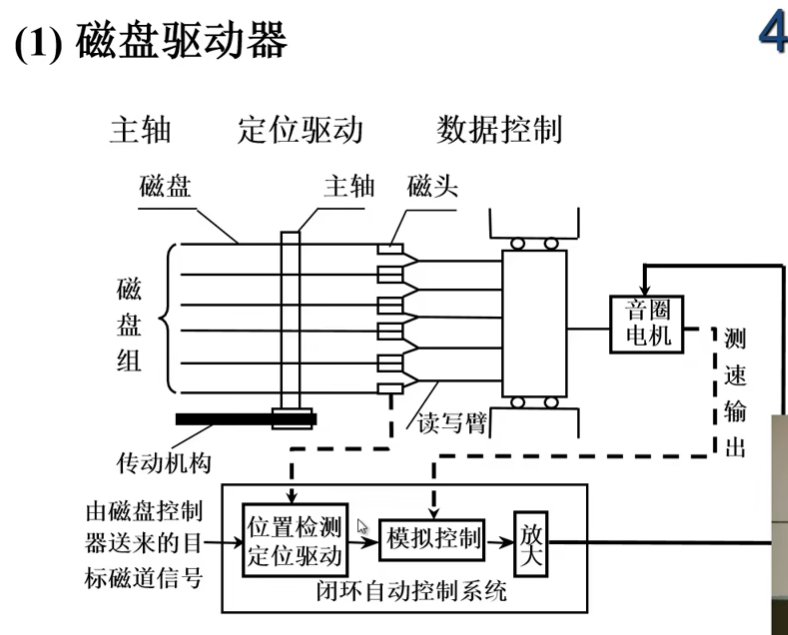

硬磁盘存储器

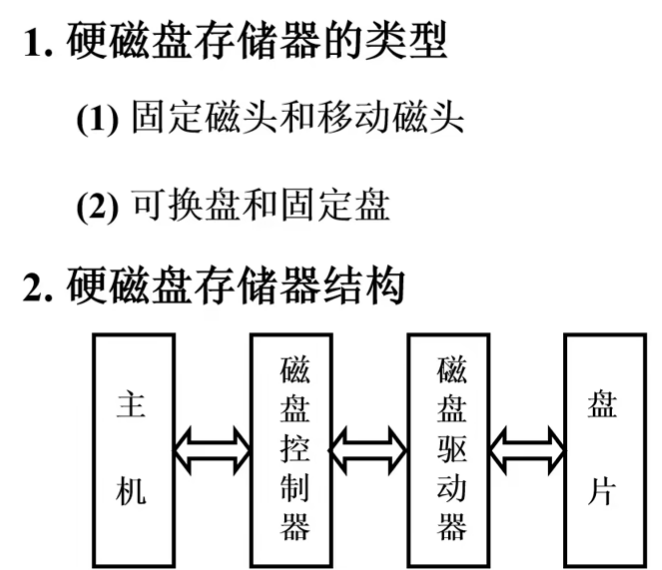

image-20240724201003297

image-20240724201057621

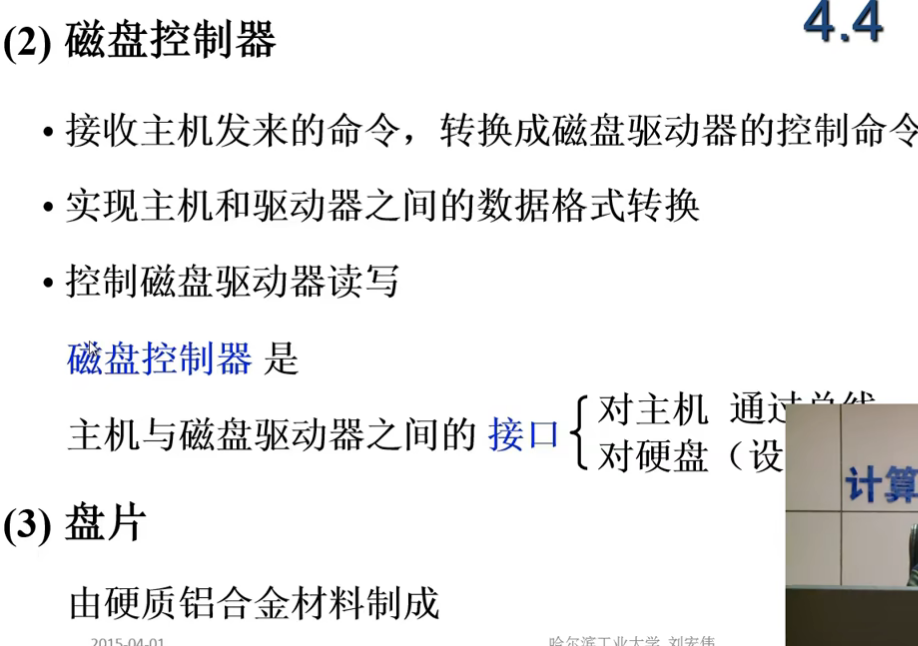

image-20240724201136280

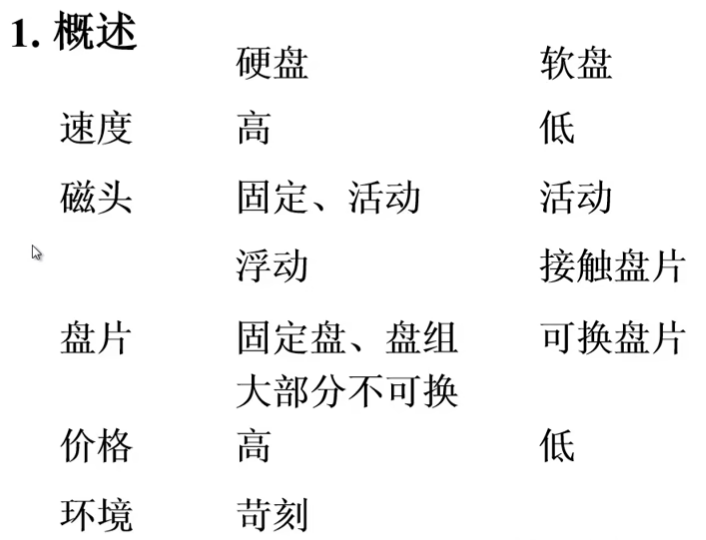

软磁盘存储器

image-20240724201247862

软盘已经被淘汰

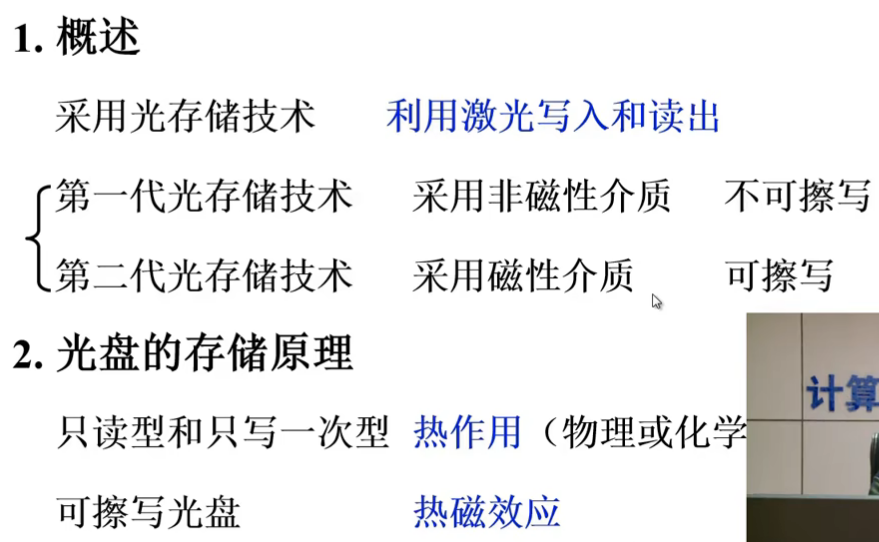

光盘存储器

image-20240724201448868
