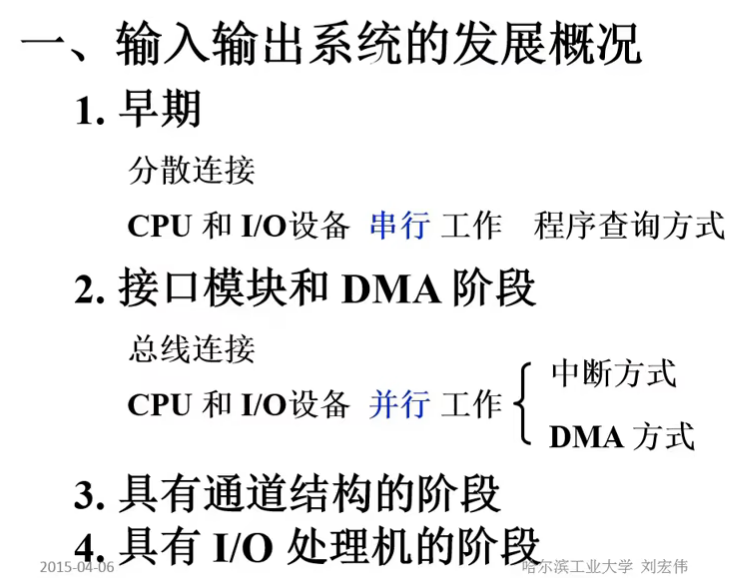

概述

image-20240725151150308

image-20240725151541579

image-20240725152923581

image-20240725153101841

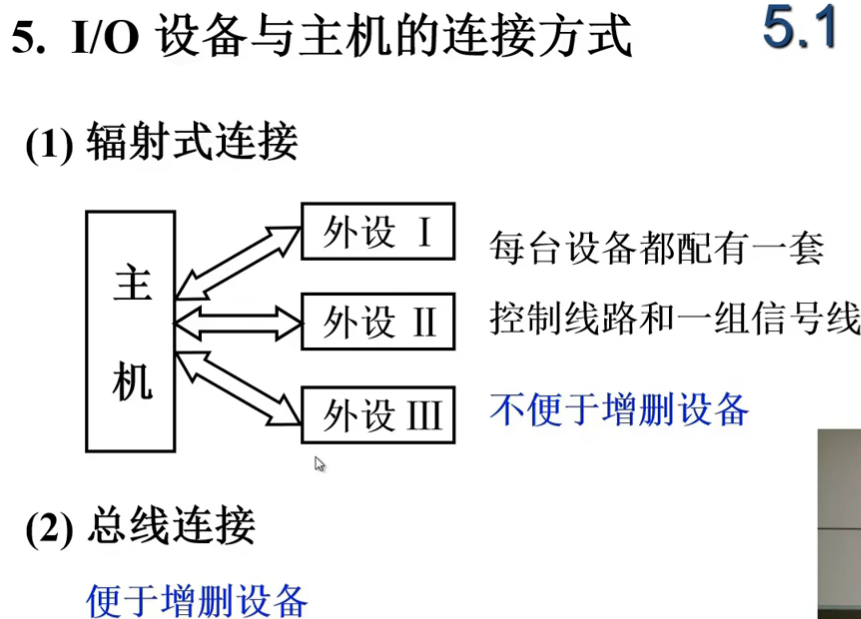

image-20240725153228627

image-20240725153520694

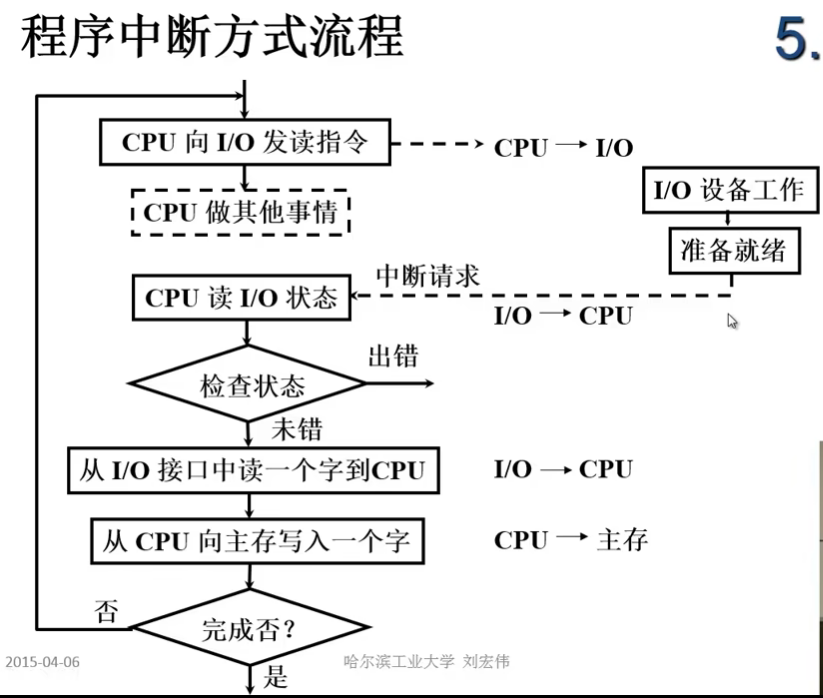

CPU在原地等待I/O，利用率低

image-20240725153829377

image-20240725153959012

image-20240725154533403

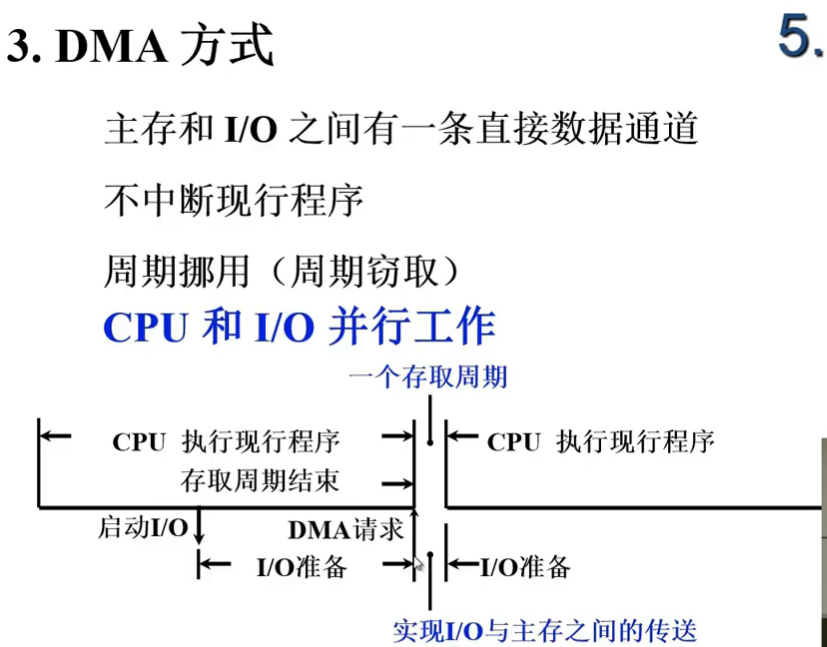

在周期挪用期间，CPU不能访问主存，不能使用总线，但是可以进行缓存中的程序

image-20240725154816784

image-20240725154922419

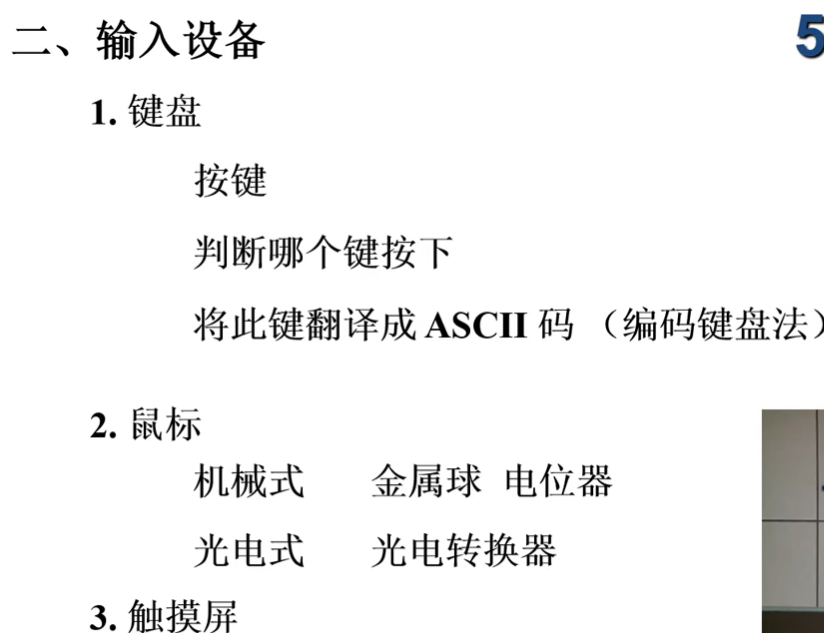

外部设备

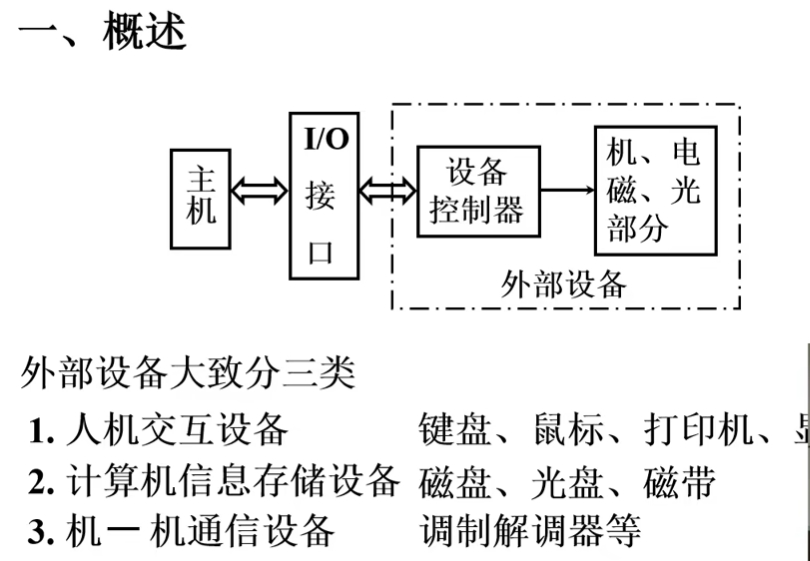

image-20240725155152727

image-20240725155346845

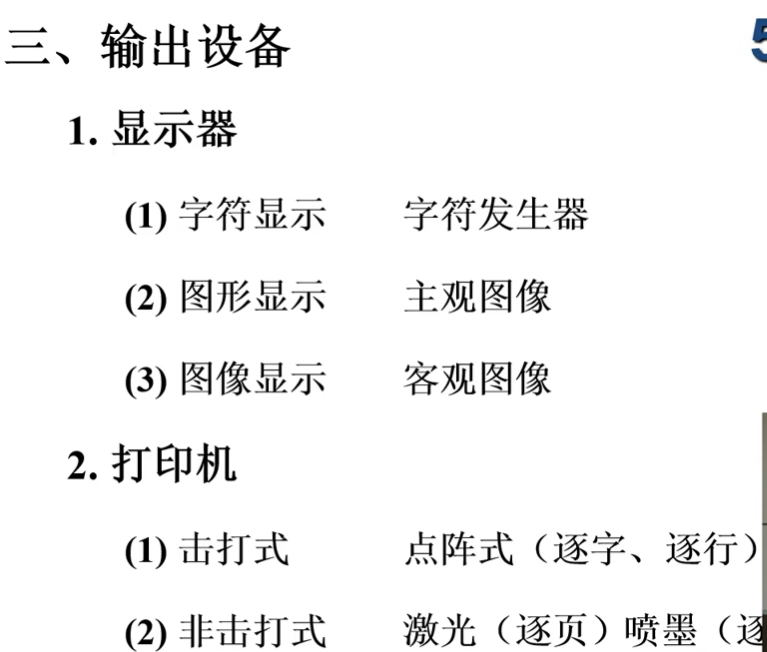

image-20240725155452879

image-20240725155729064

A指模拟信号，D指数字信号（计算机识别数字信号）

I/O接口

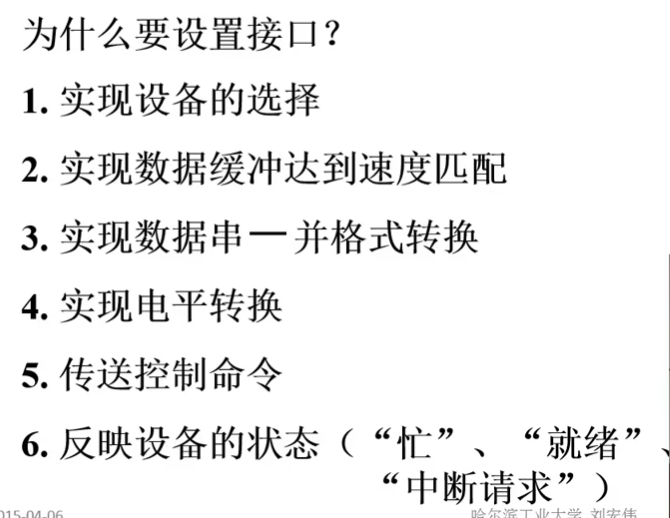

概述

image-20240725160014257

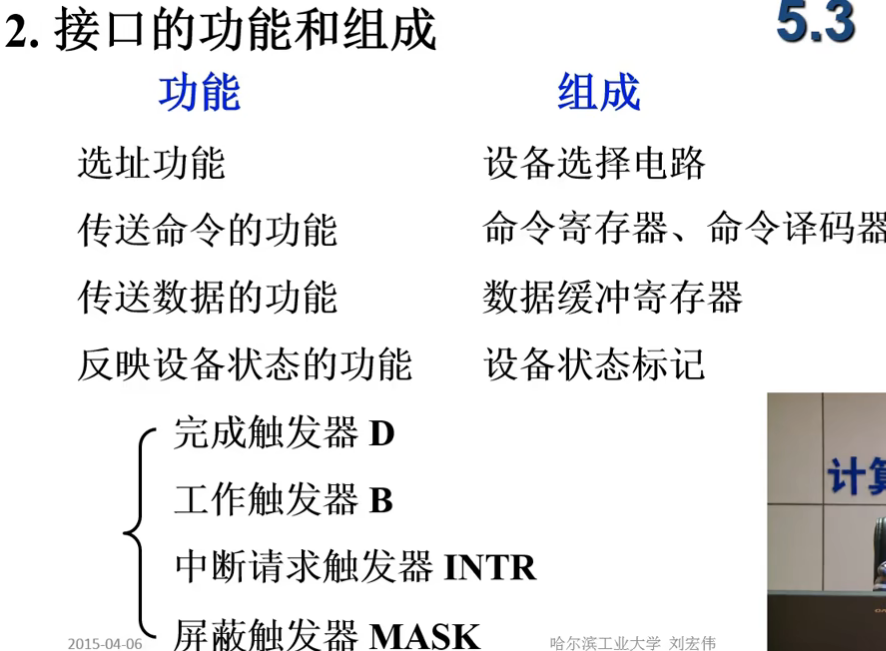

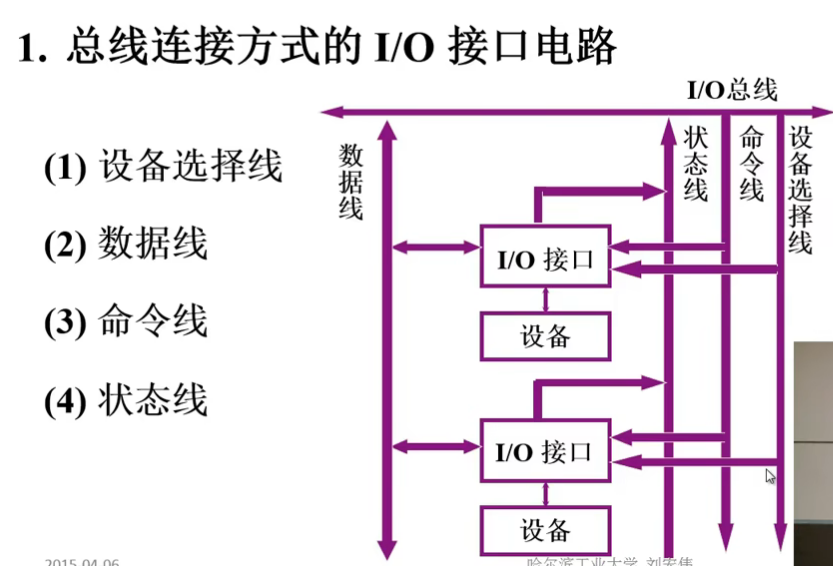

接口的功能和组成

image-20240725160134010

image-20240725160415218

image-20240725160610352

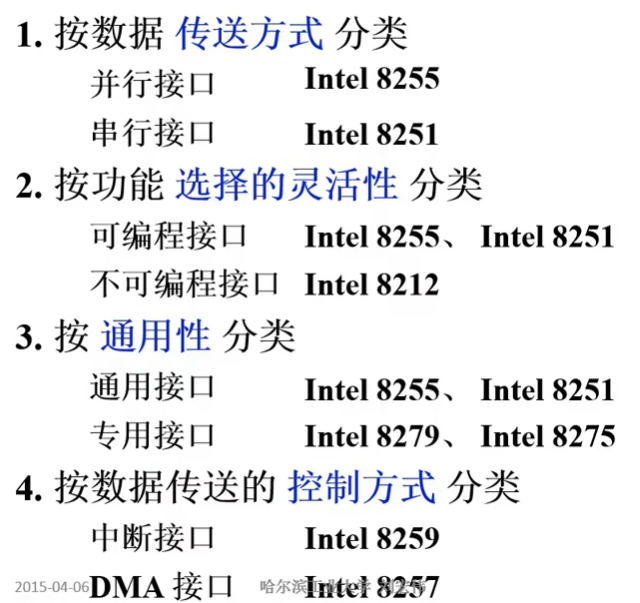

接口类型

image-20240725160804803

程序查询方式不需要接口进行控制

程序查询方式

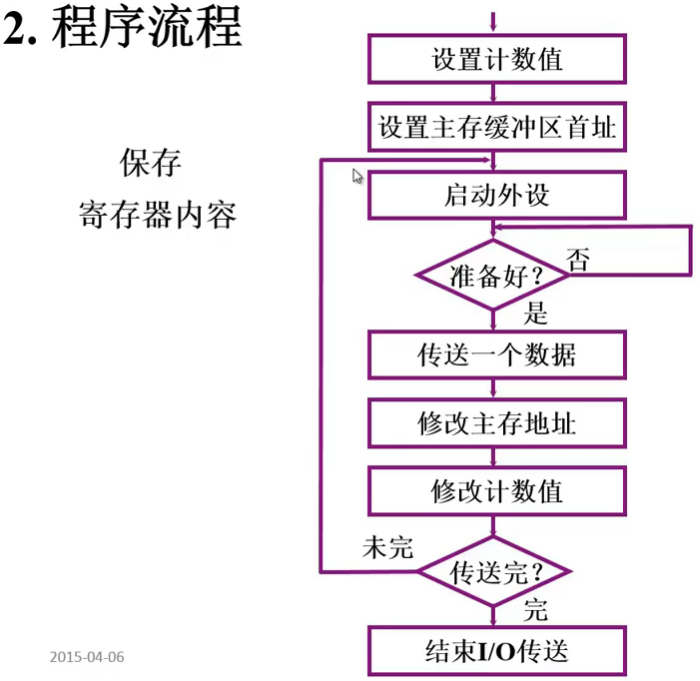

流程

image-20240725162650407

image-20240725162900109

接口电路

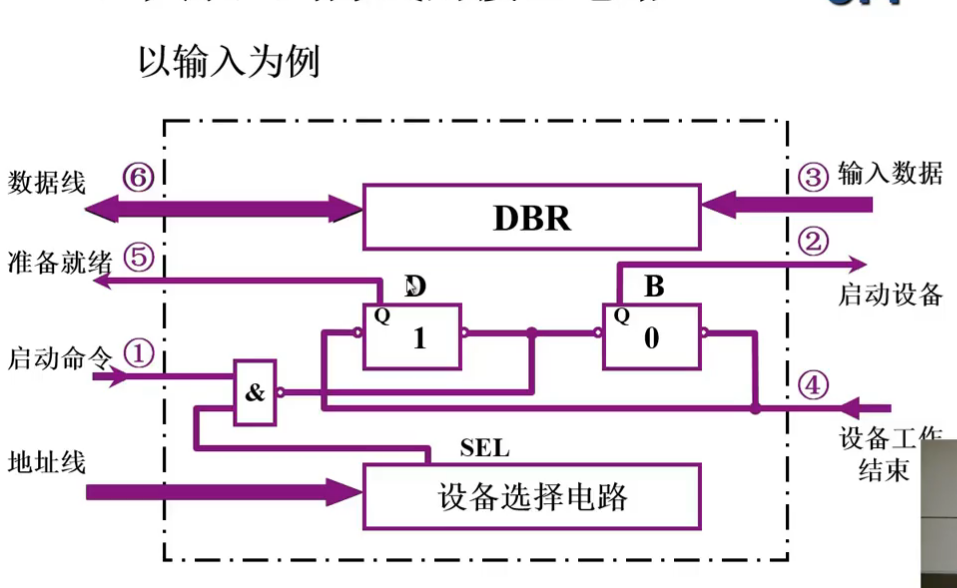

image-20240725163105166

先是D为0，B为1，来启动设备，开始数据准备；准备好后，设备工作结束，将D改为1，B改为0，来接收数据。在此过程中 CPU原地踏步等待，不断循环查看。

程序中断方式

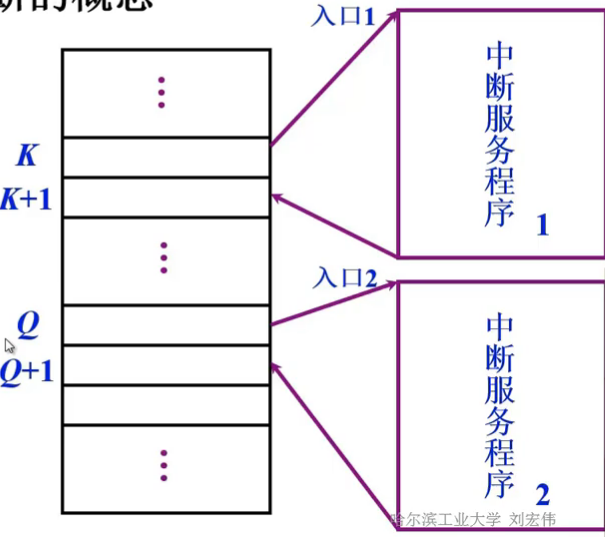

中断的概念

image-20240725170626134

I/O中断的产生

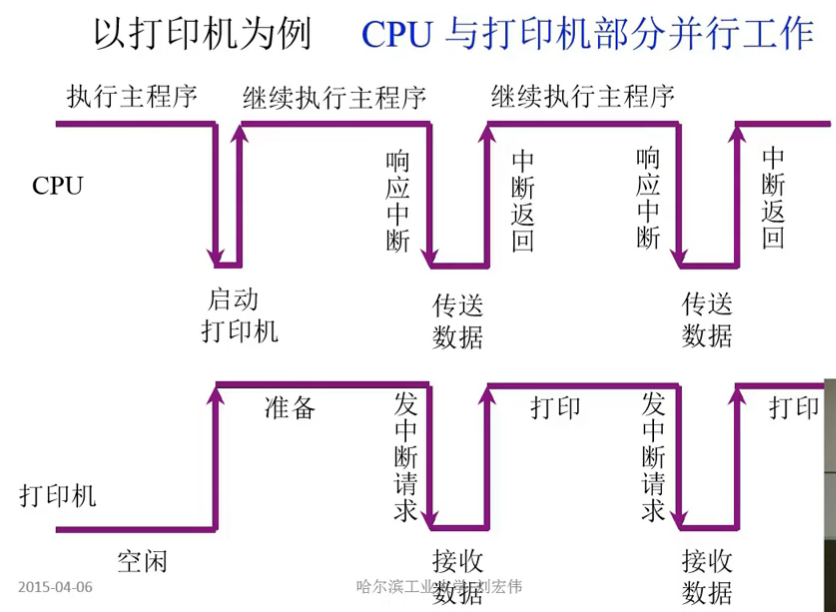

image-20240725170722412

程序中断方式的接口电路

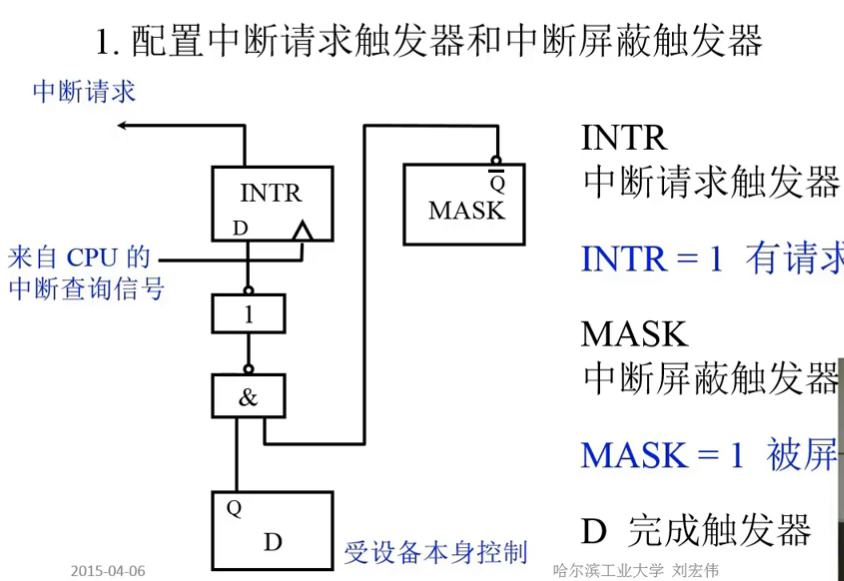

image-20240725170920256

image-20240725171133983

image-20240725171421661

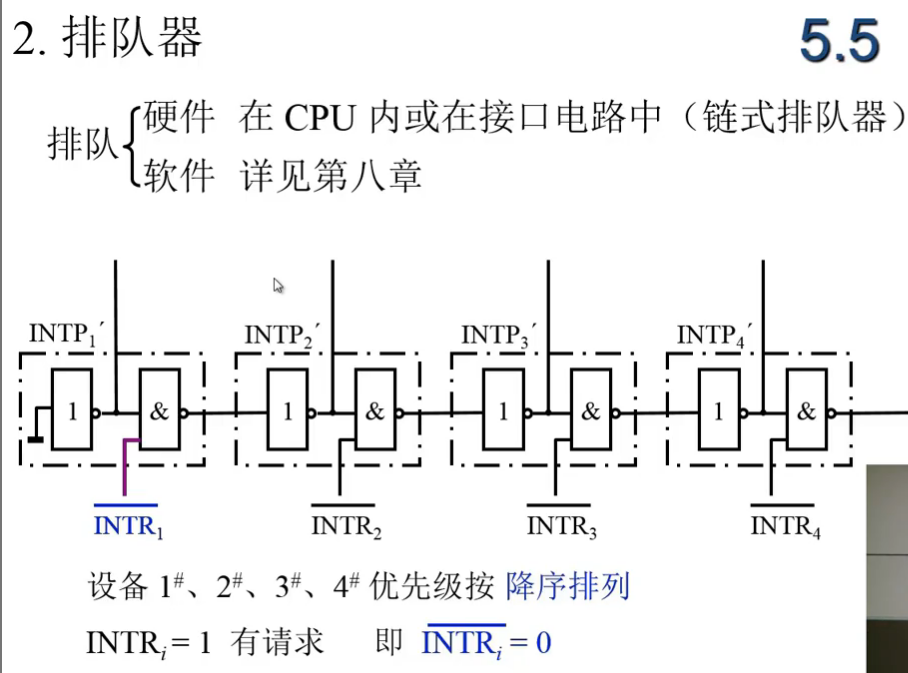

紫色为低电平，黄色为高电平

上图中INTR2有请求，通过与非门和非门屏蔽了优先级比他低的请求，最终只有INTP2是高电平，由此筛选出了中断请求优先级最高的中断源。

image-20240725172147493

image-20240725172327266

I/O中断处理过程

image-20240725180833908

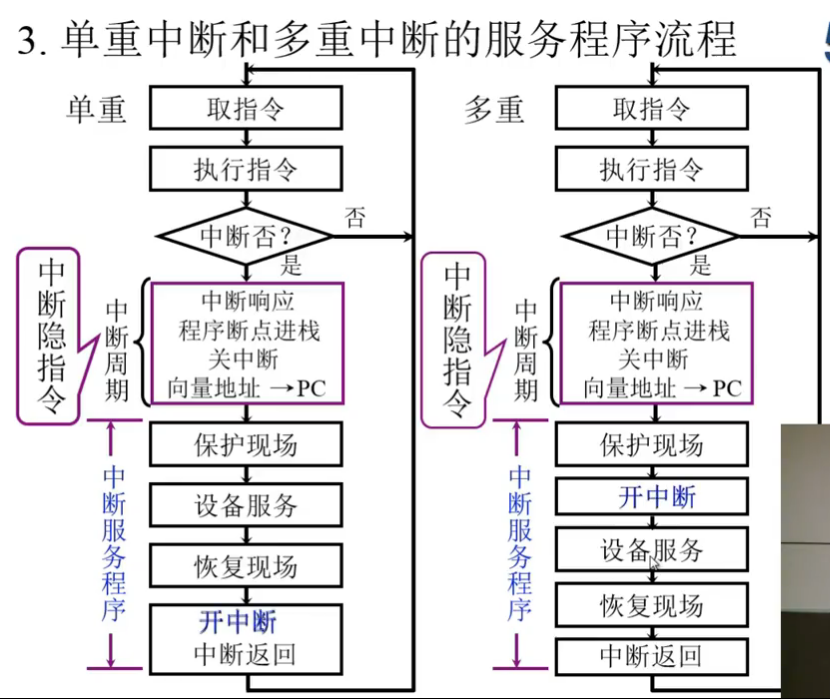

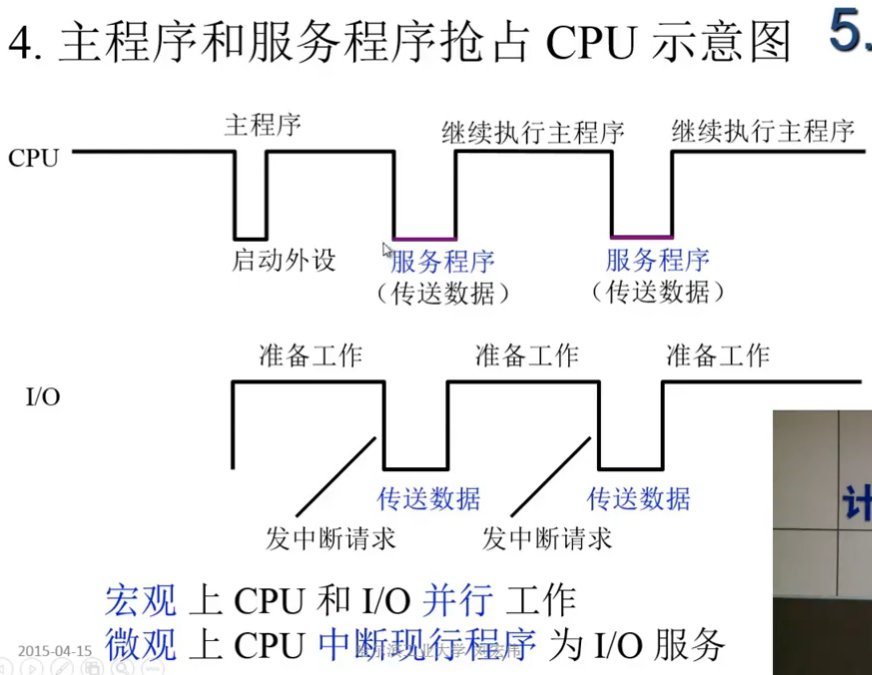

中断服务程序流程

image-20240725181423207

image-20240725193302659

image-20240725193448717

DMA方式

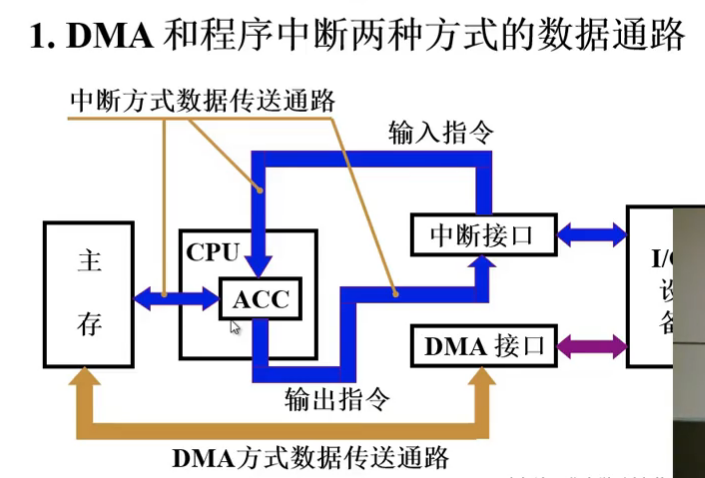

DMA方式的特点

image-20240725193819214

image-20240725194441311

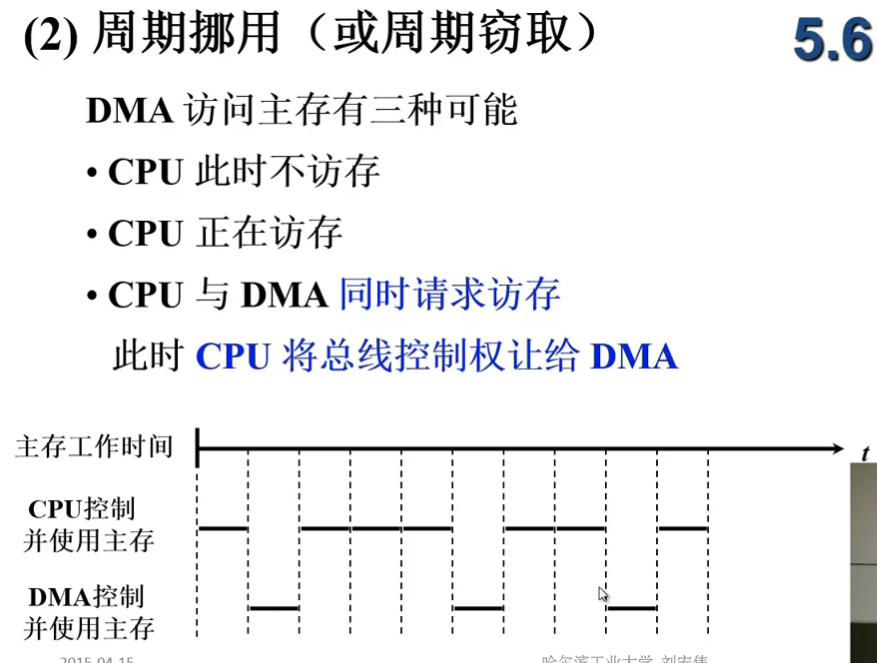

image-20240725194648757

image-20240725194736394

DMA接口的功能和组成

image-20240725194852625

image-20240725195220292

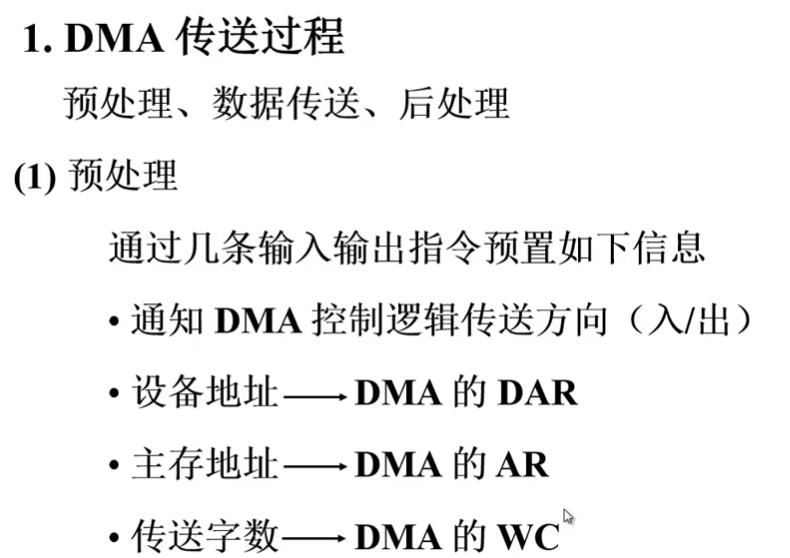

DMA的工作过程

image-20240725195303647

image-20240725195513527

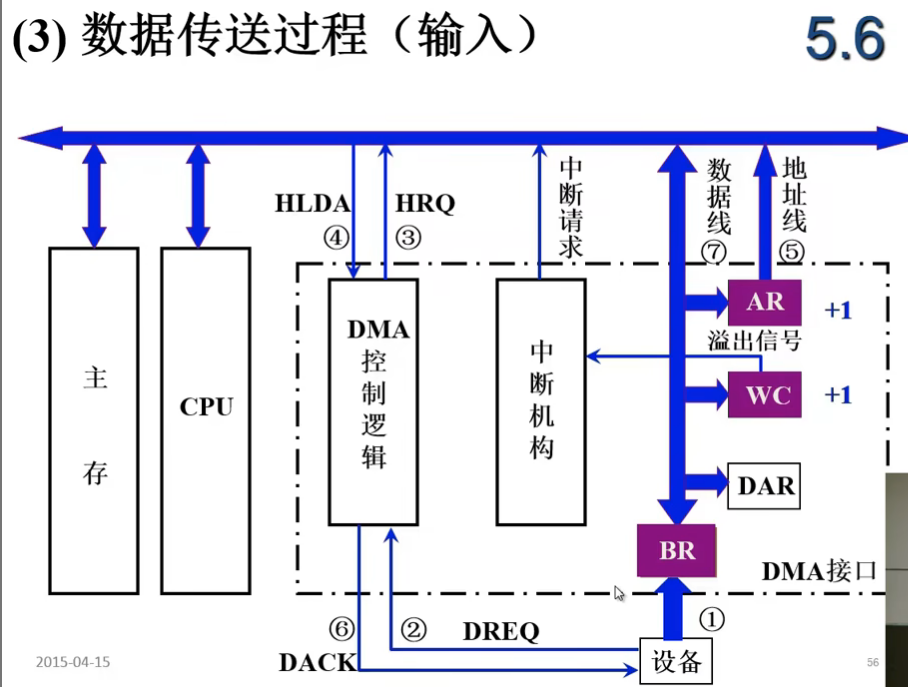

image-20240725195652131

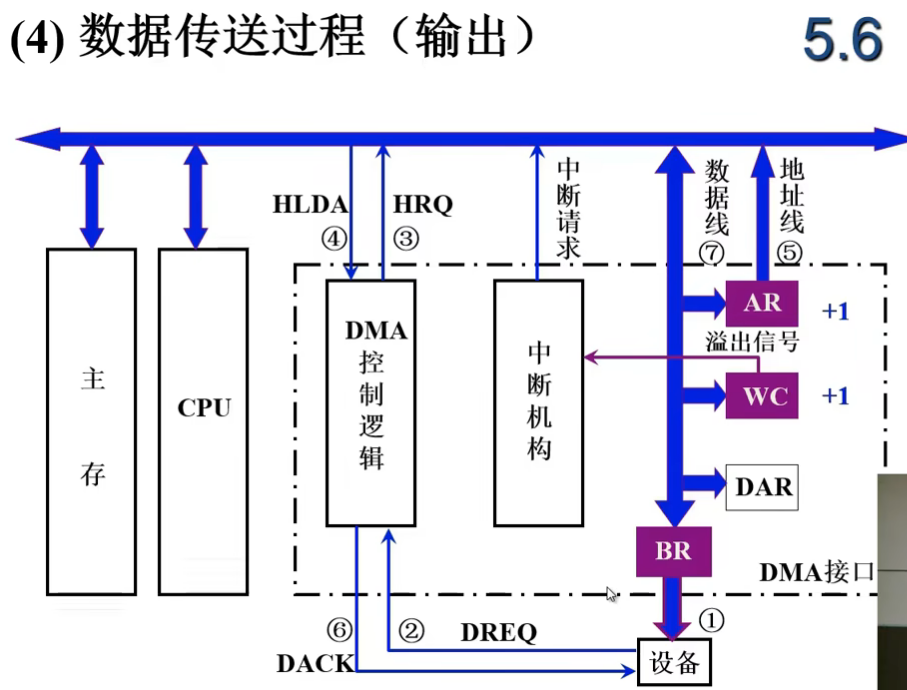

image-20240725195801637

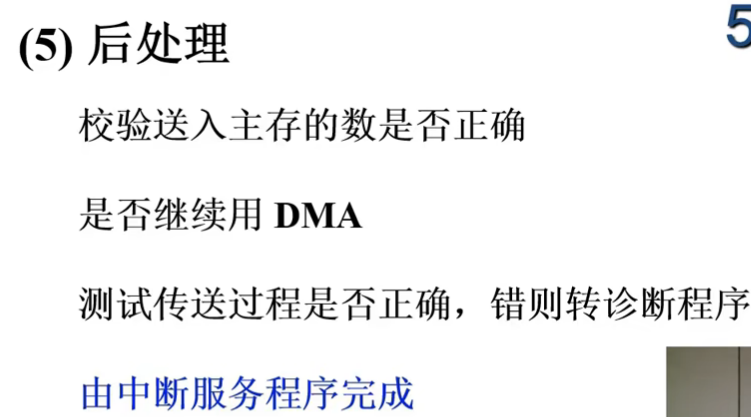

image-20240725195846382

image-20240725195959192

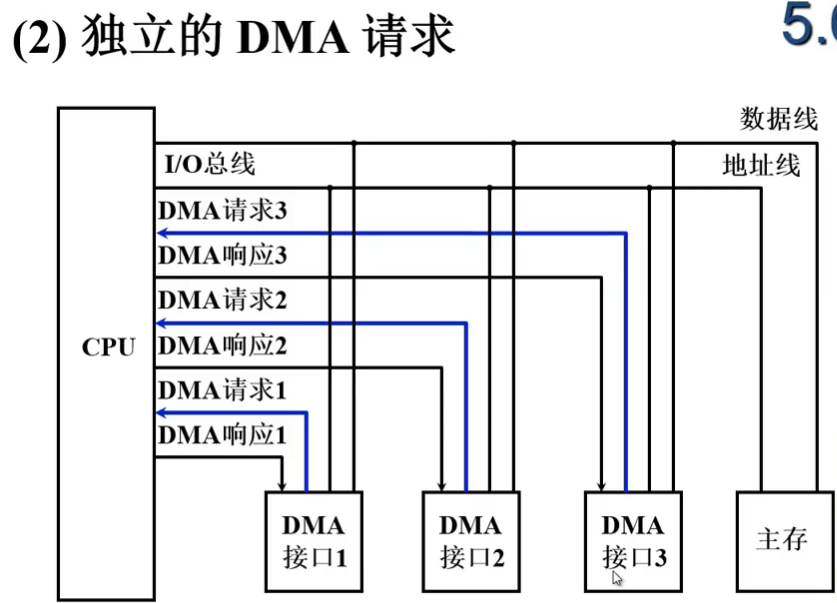

越靠近CPU，DMA接口的优先级越高

image-20240725200046533

image-20240725200211175

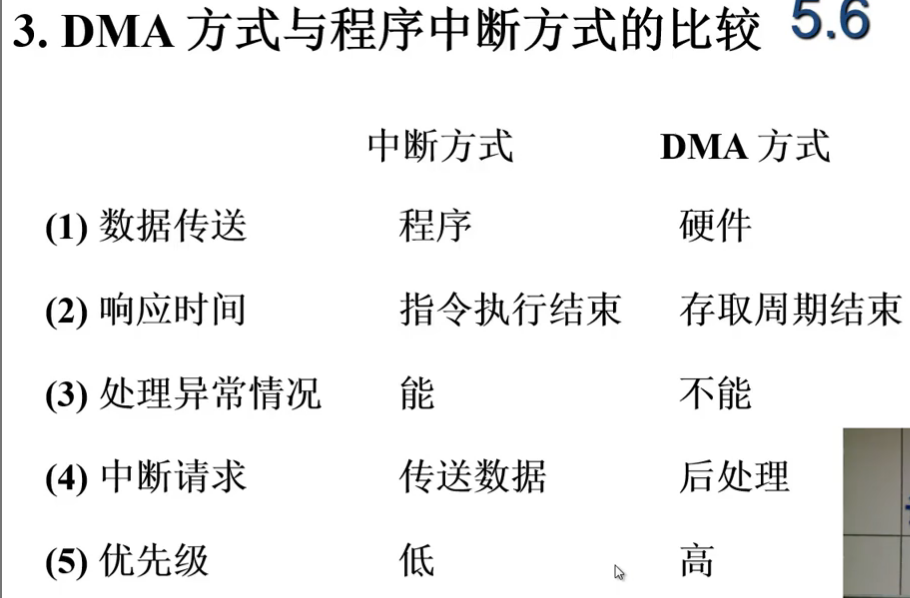

由于DMA方式是内存和外设之间直接进行数据交换，通常连接高速设备，所以DMA方式在I/O和内存进行数据传输的模式下优先级更高。

DMA接口的类型

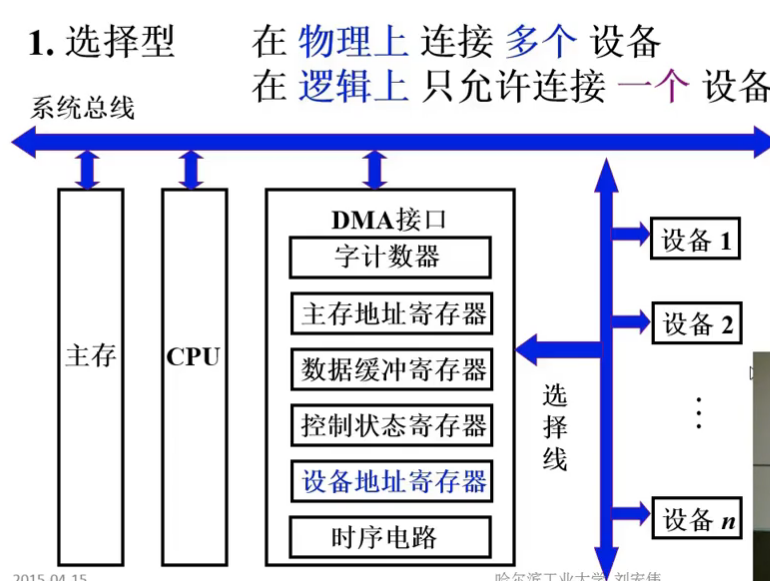

image-20240725200525683

image-20240725200626870

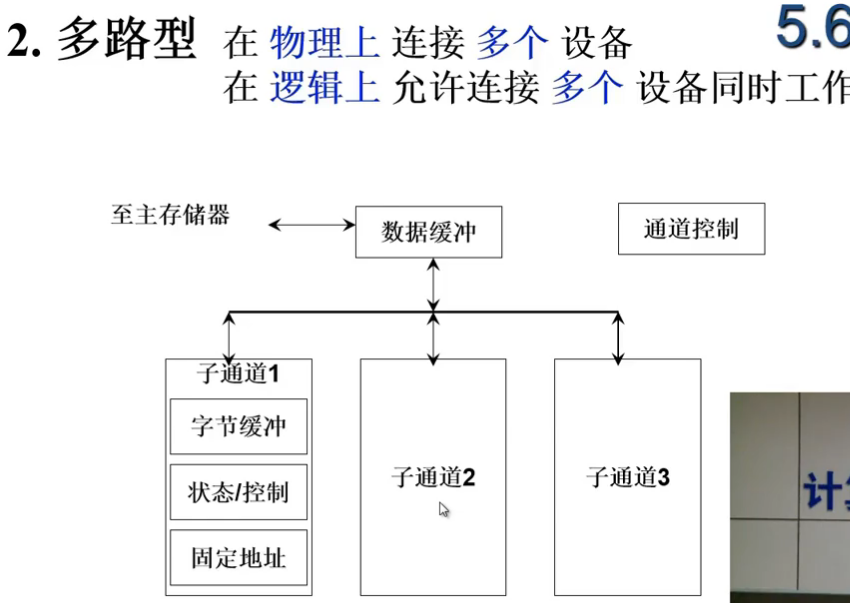

多路型允许多个设备同时准备，同时进行缓冲，但是每次只能处理一个请求。

image-20240725200835974

（本题中假设每个DMA请求处理时间为5微秒，磁盘的DMA请求时间间隔为30微秒，磁带为45微秒，打印机为150微秒）

速度越快的优先级越高，所以磁盘和磁带同时出现时，选择处理磁盘。
