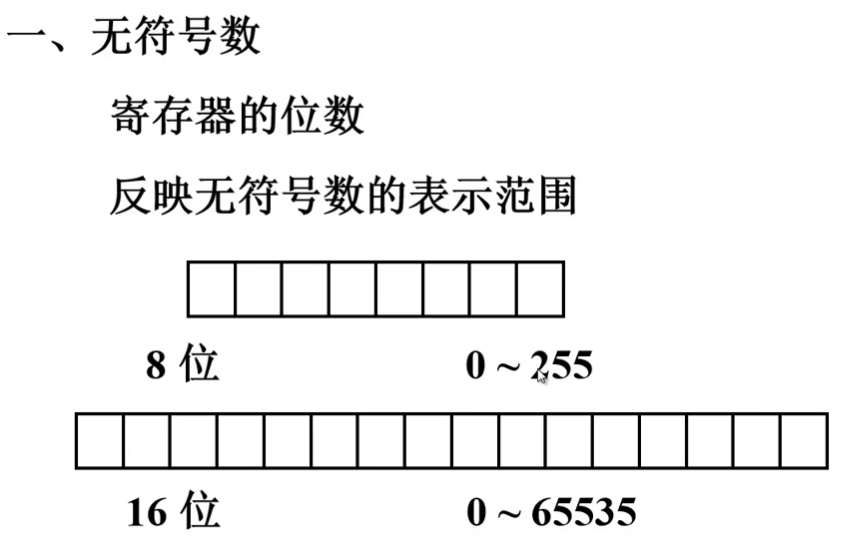

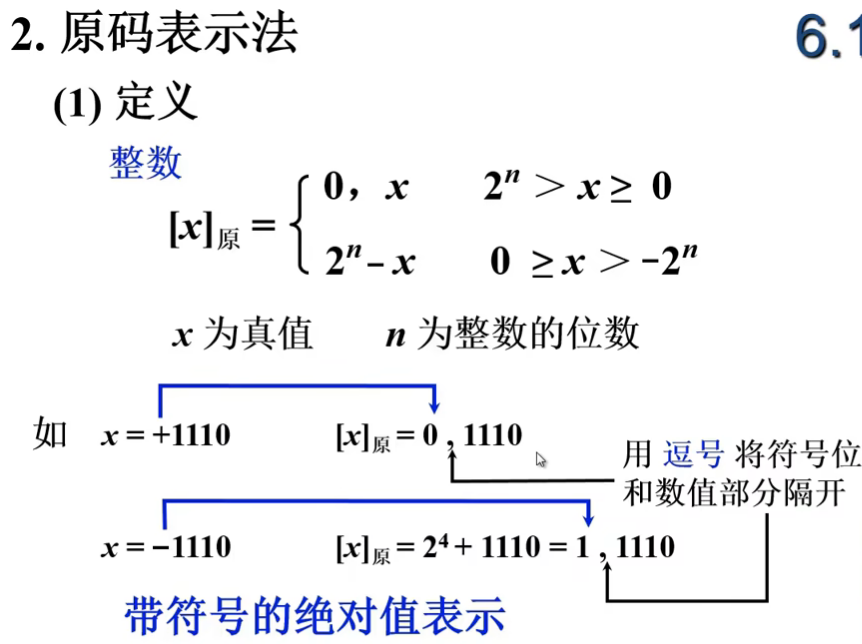

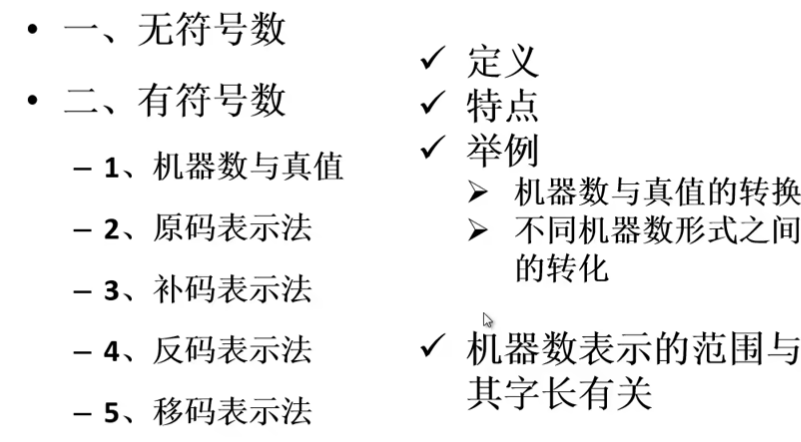

无符号数和有符号数

image-20240726084120453

image-20240726084202561

image-20240726084417594

image-20240726084706913

image-20240726100354359

image-20240726100616479

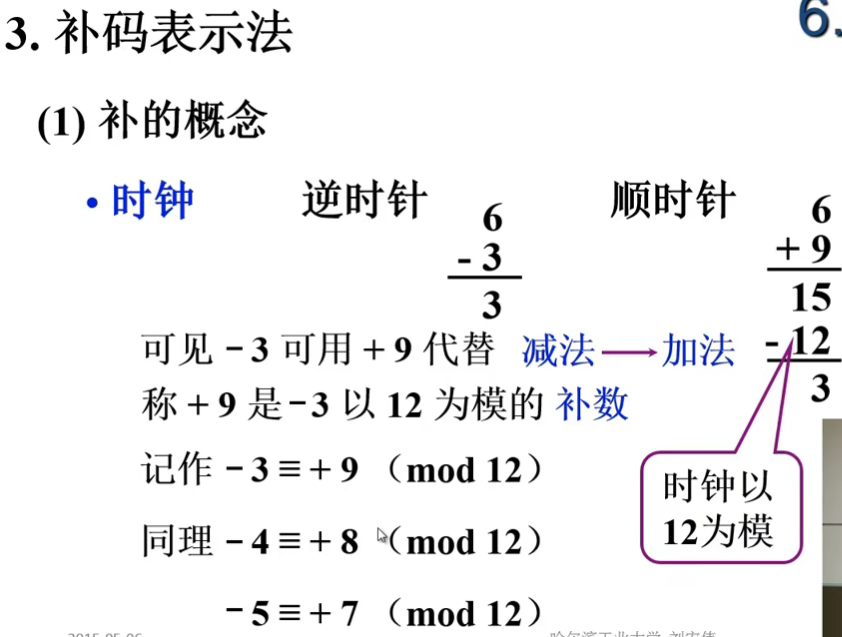

image-20240726100740554

image-20240726101104461

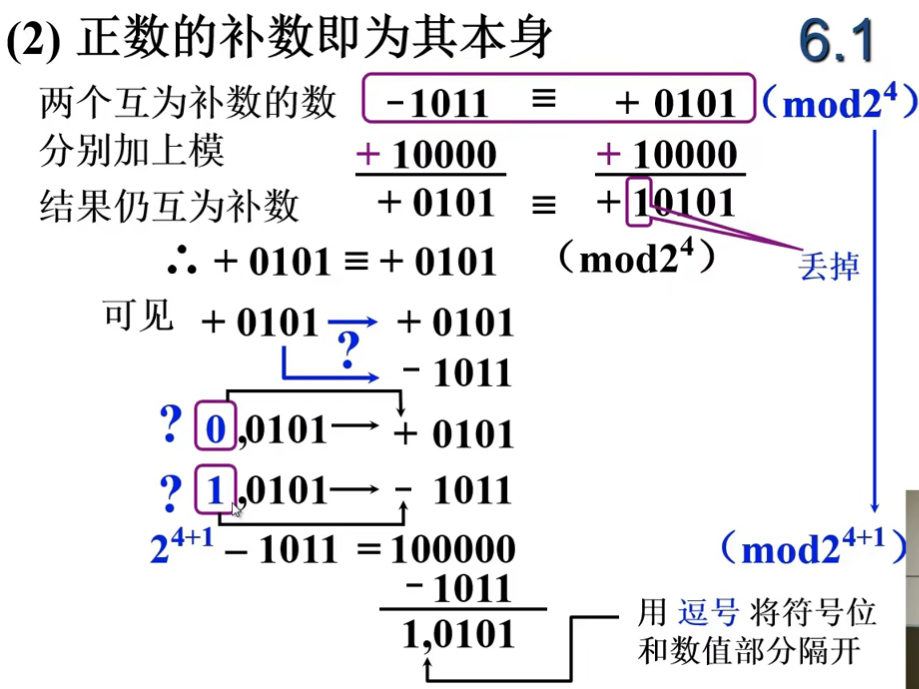

image-20240726103716497

image-20240726104026869

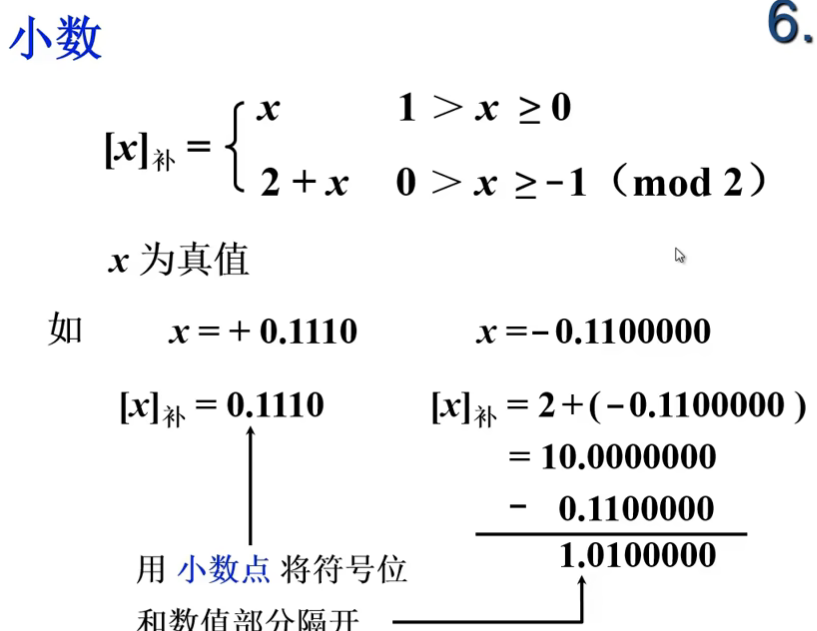

image-20240726104340275

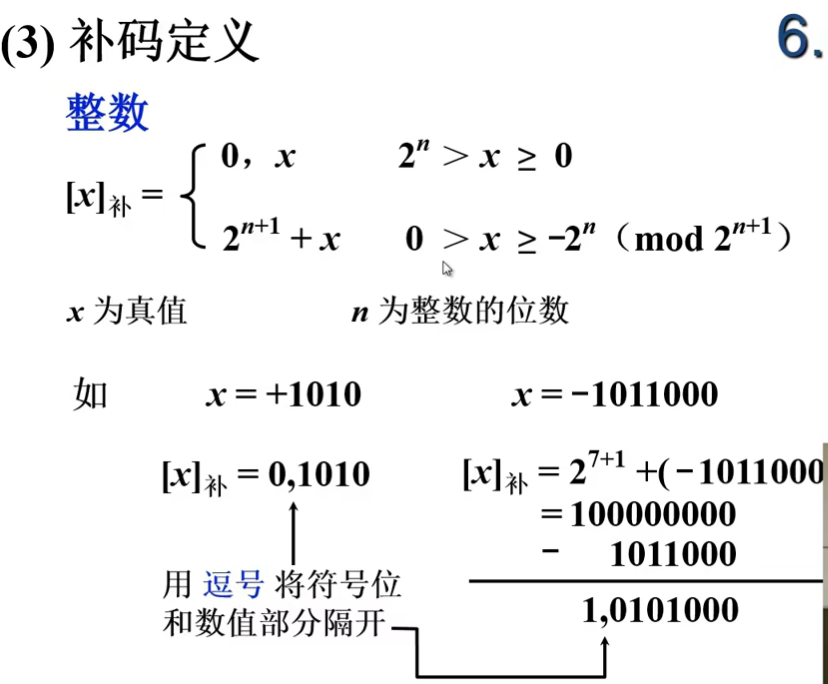

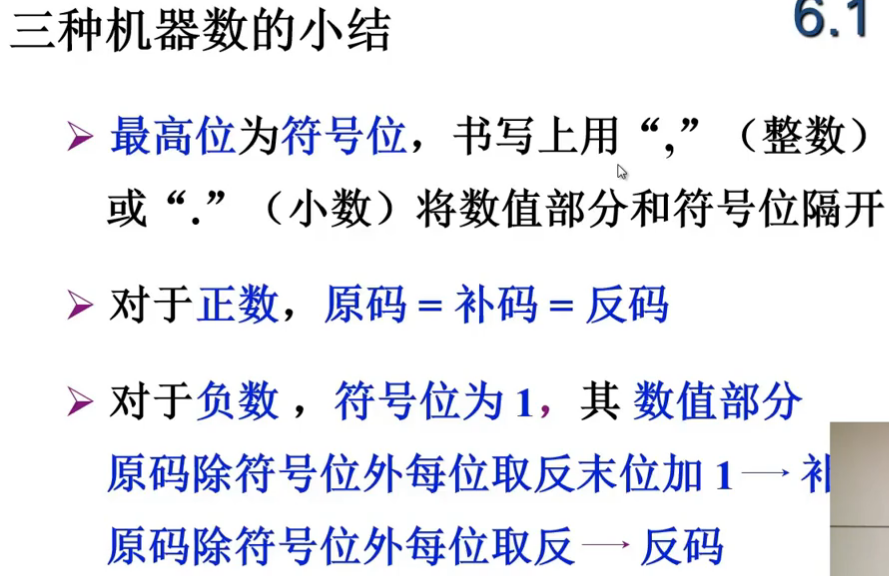

求补码的快捷方式：当真值为负时，补码可用原码除符号位保持不变外，其余每位取反，末位加1求得。

联系：

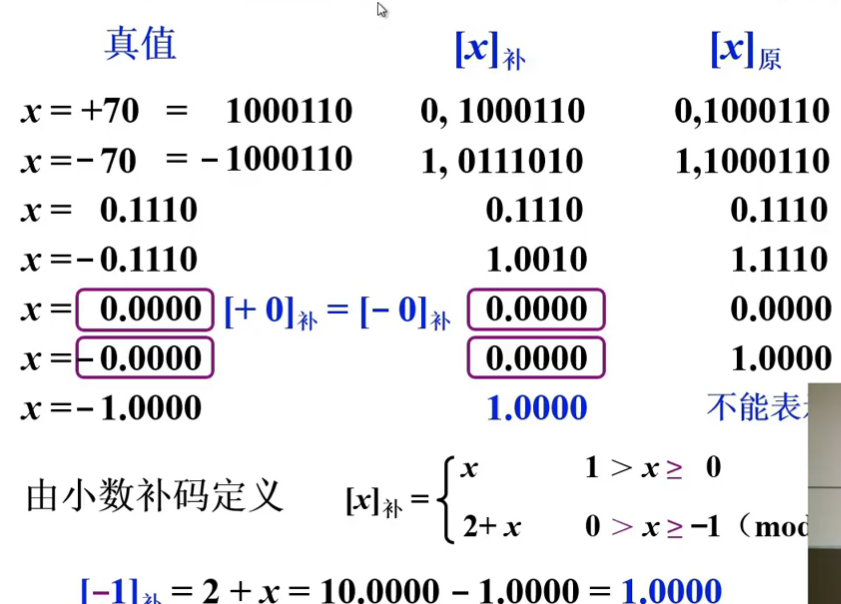

image-20240726104949978

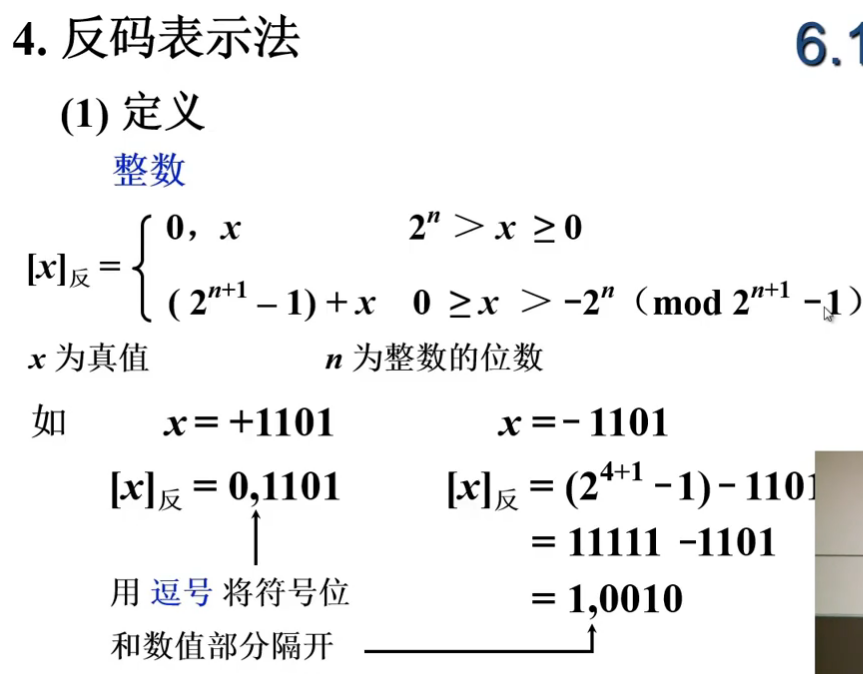

image-20240726110622175

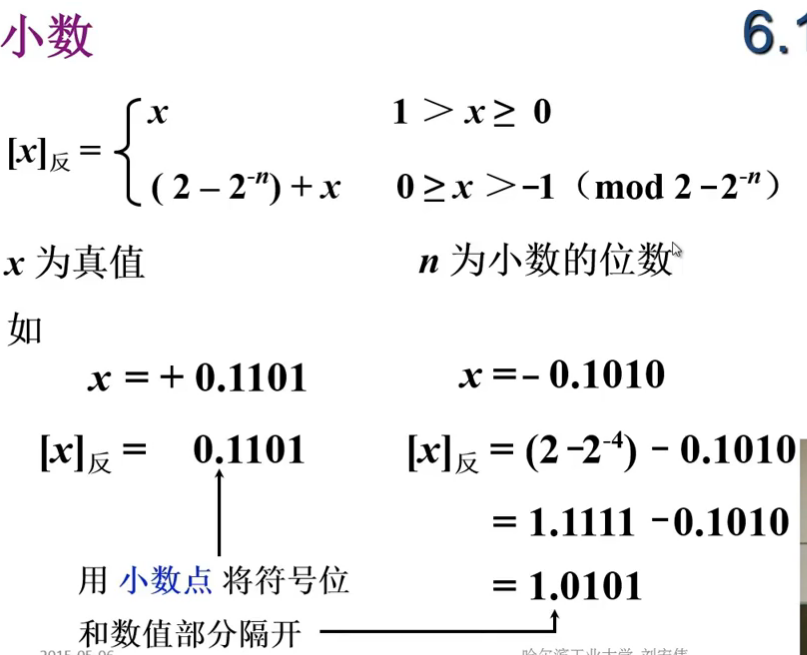

image-20240726110650415

image-20240726110810847

如何从y的补码获得-y的补码？

将y中连同符号位的每一位取反，最后+1，即为-y的补码。

image-20240726111250181

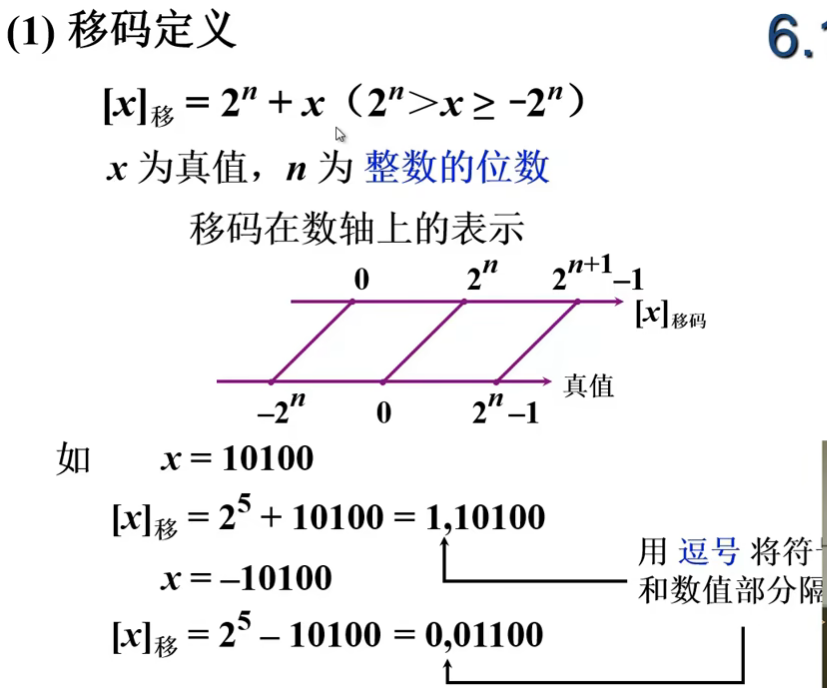

image-20240726111411874

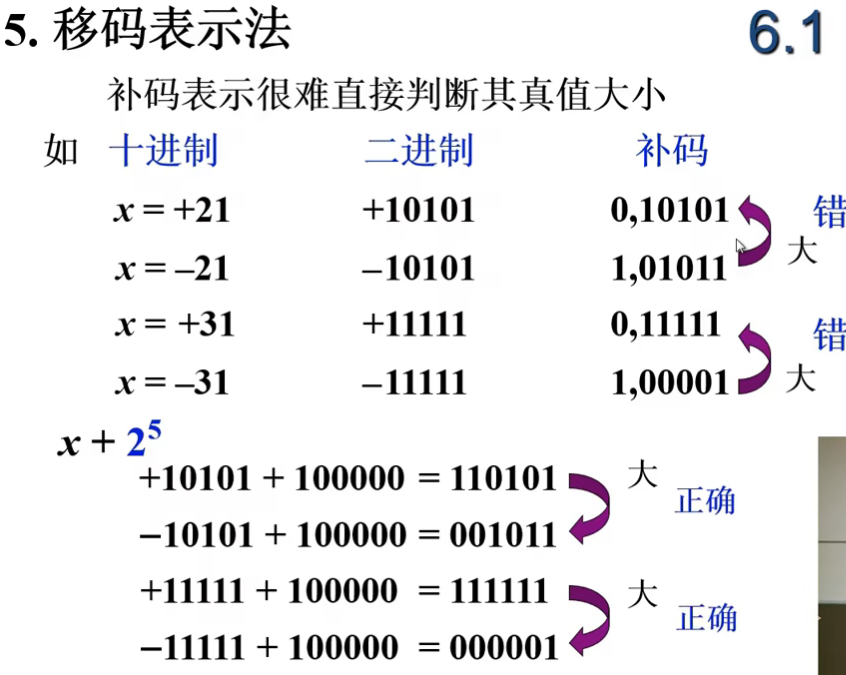

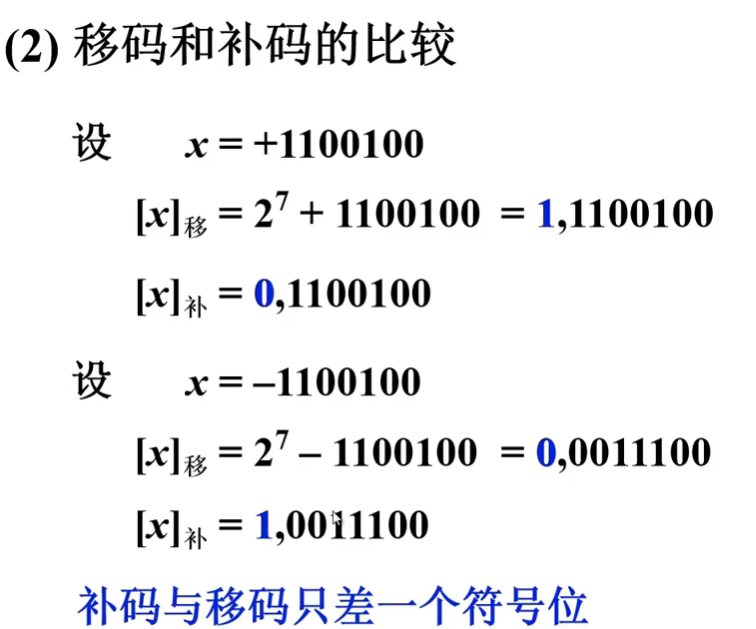

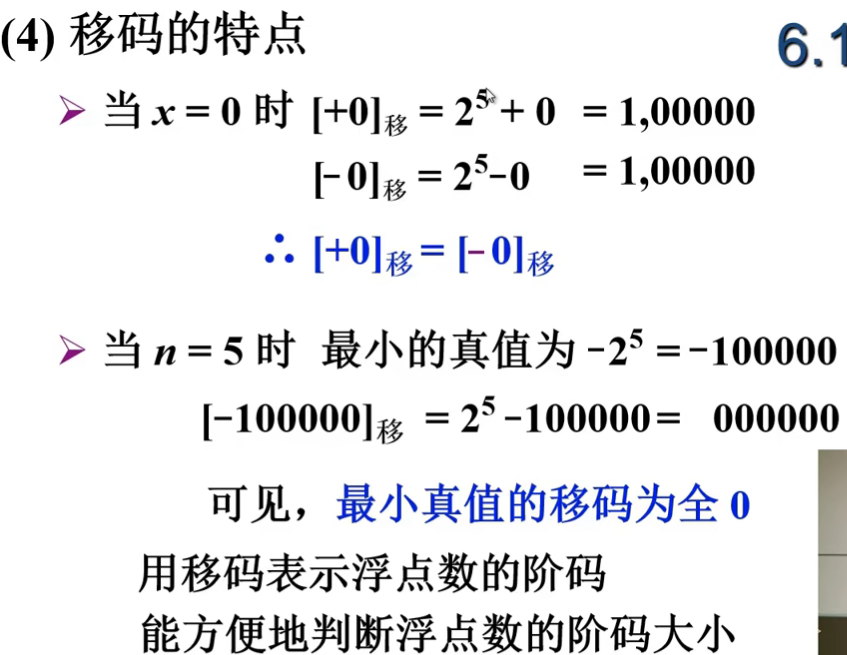

移码定义中只给出了整数形式的定义，没有小数形式的定义。

image-20240726111602966

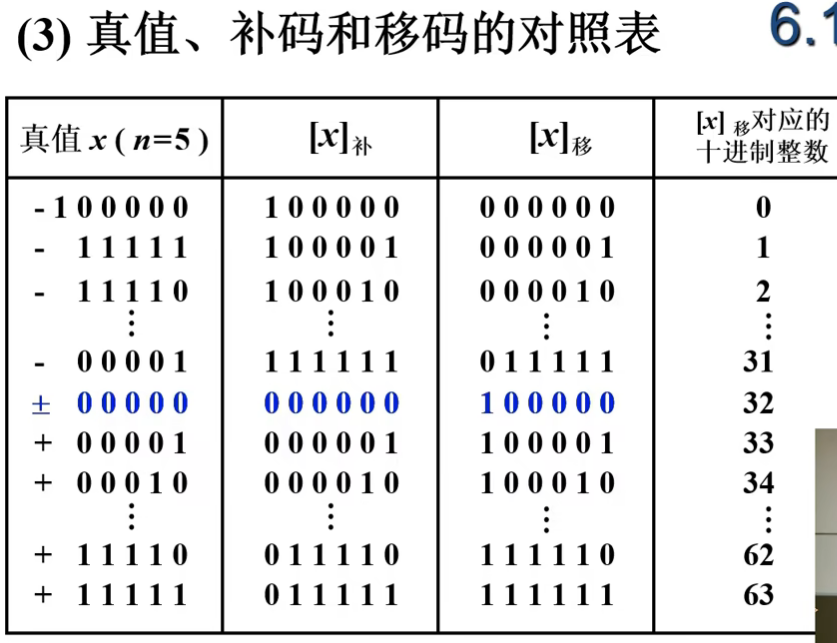

image-20240726111951746

image-20240726112044955

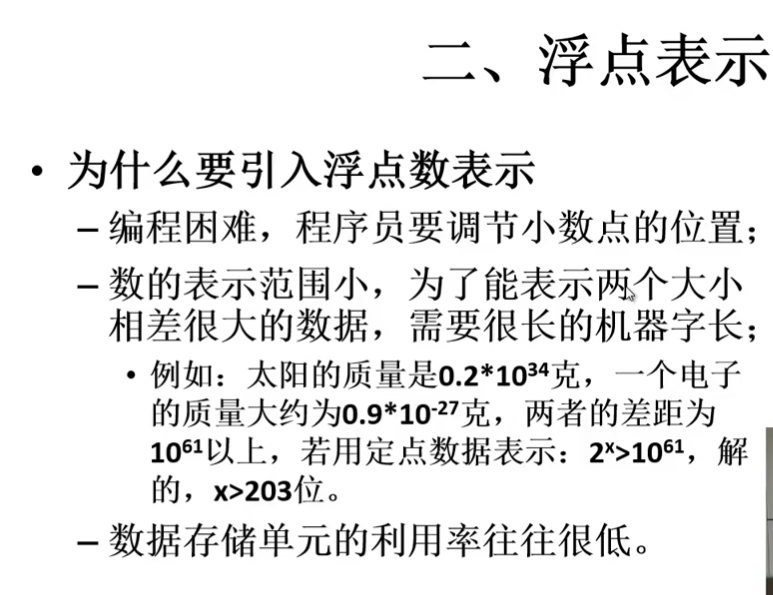

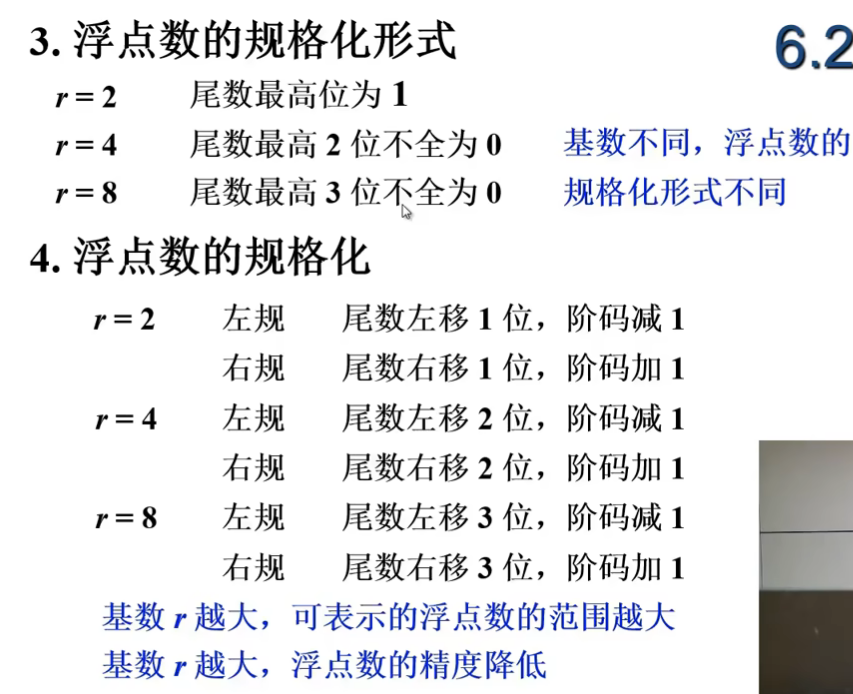

数的定点表示和浮点表示

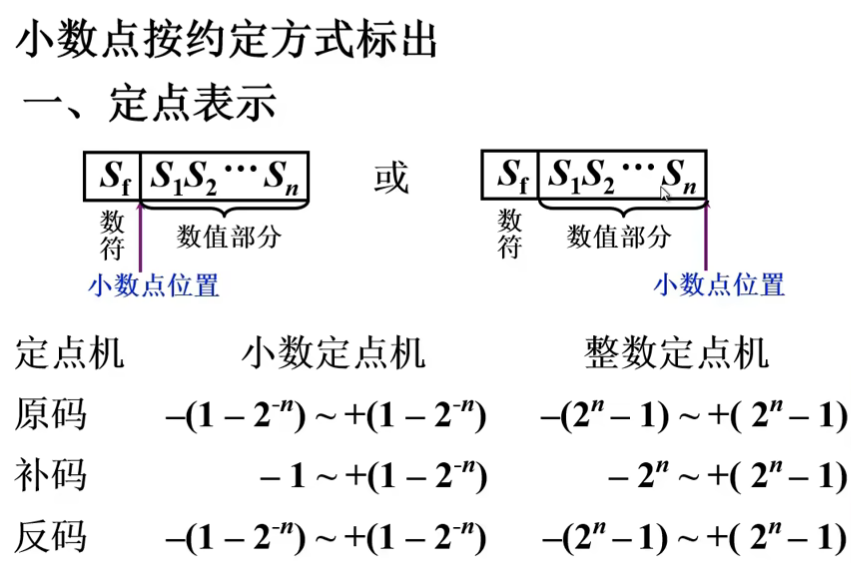

image-20240726112406221

image-20240726113008038

image-20240726113207558

S是小于1的小数

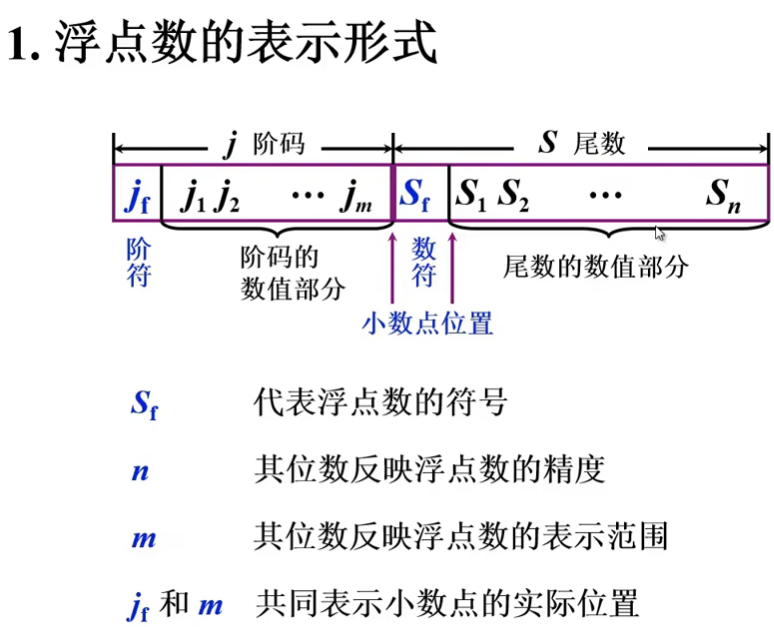

image-20240726115202560

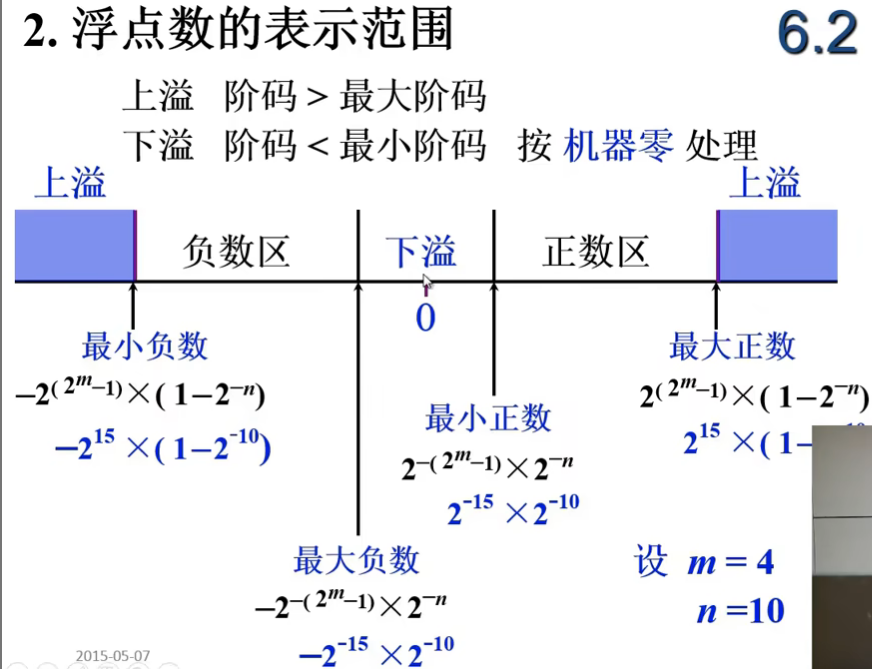

image-20240726115611019

用有限的数据表示无限多的实数

阶码上溢时按出错处理

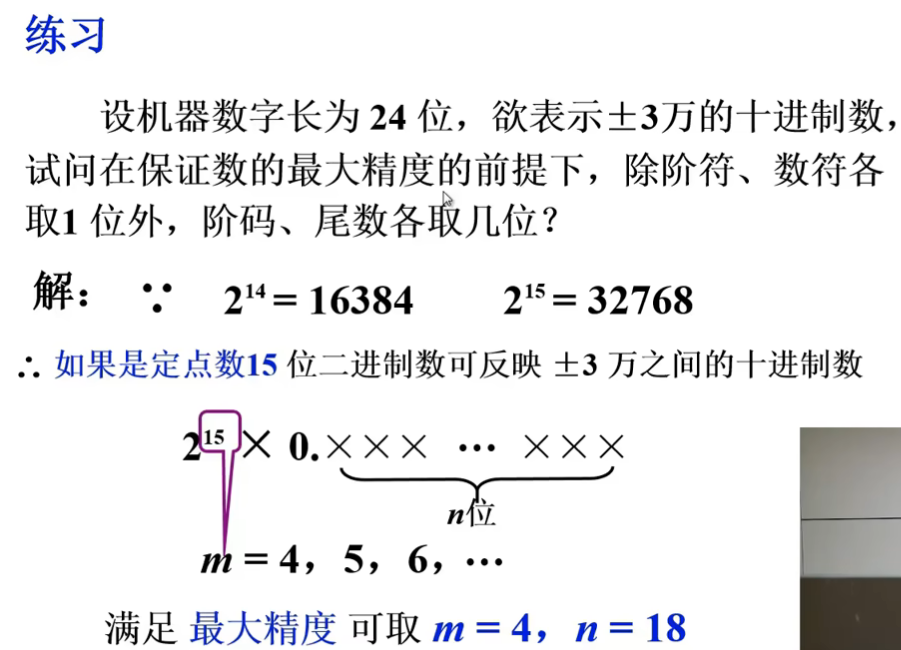

image-20240726115813887

image-20240726121313483

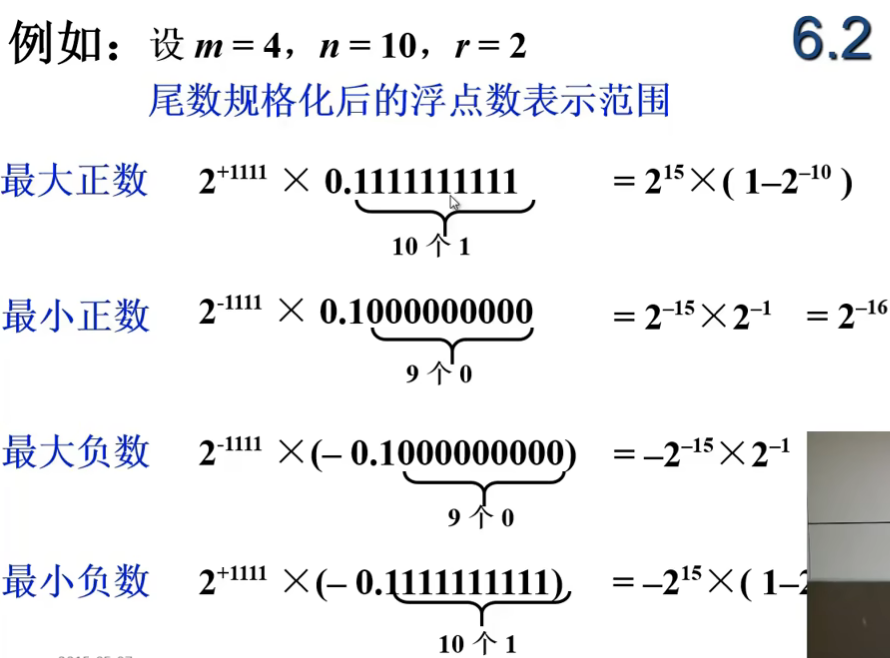

image-20240726121633506

image-20240726121907893

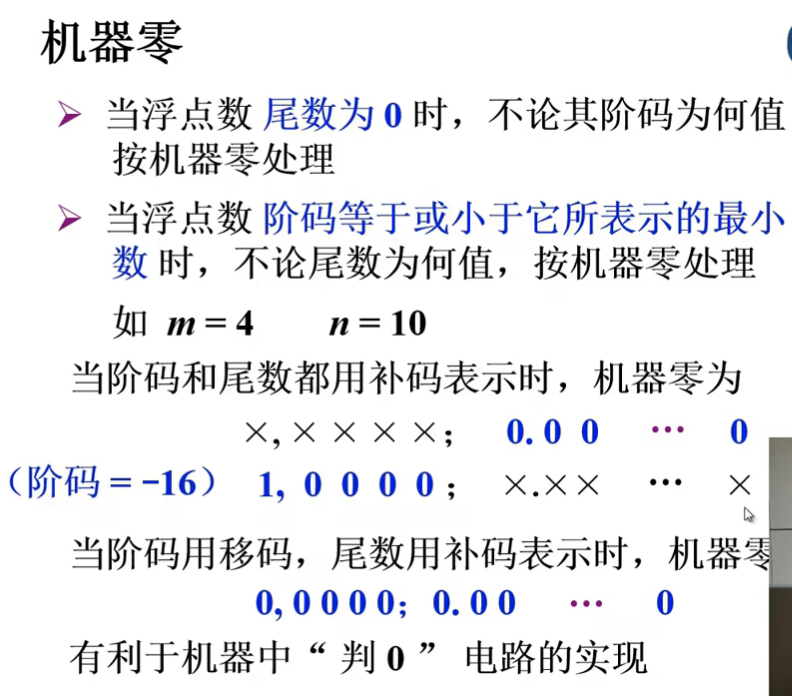

image-20240726130313902

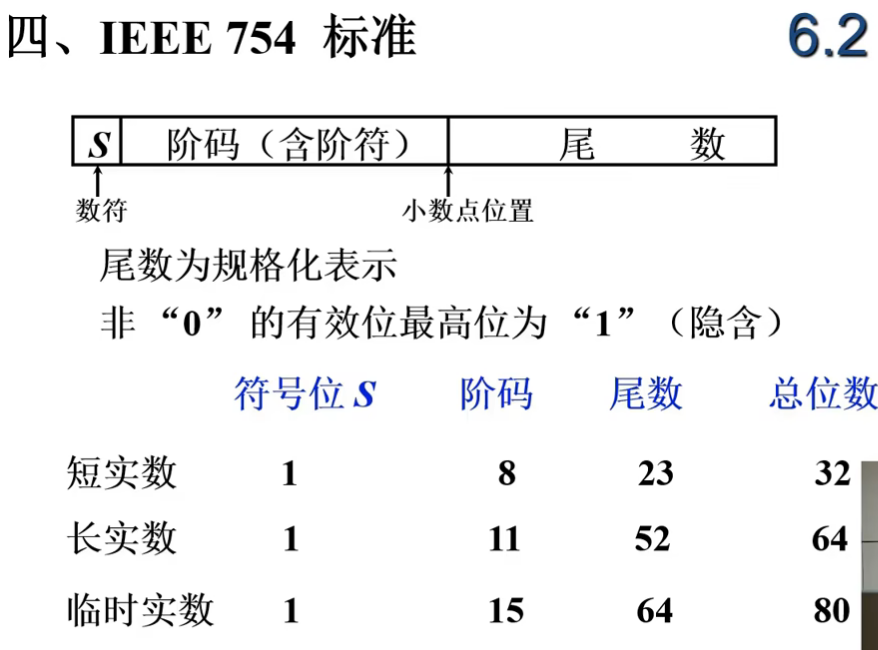

image-20240726130622716

定点运算

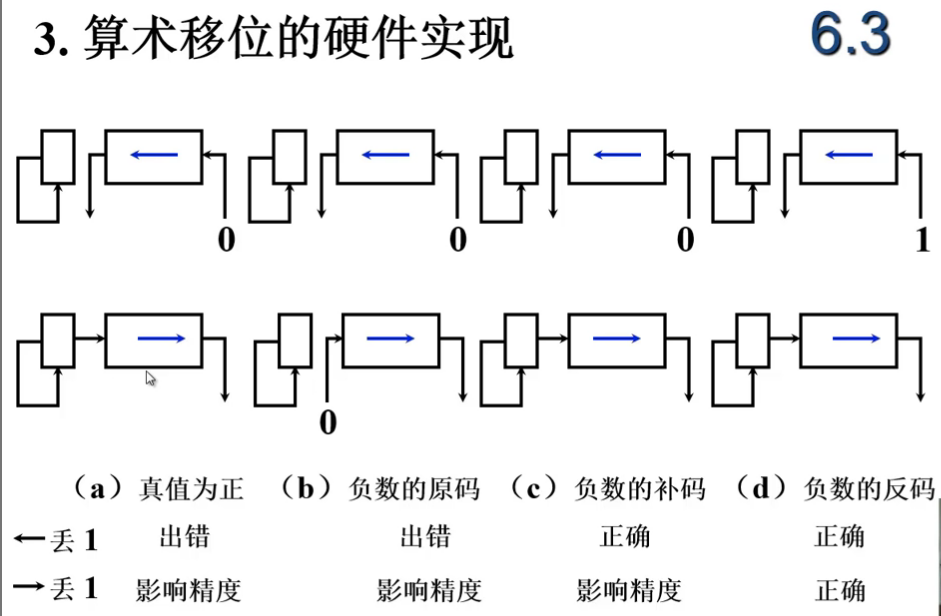

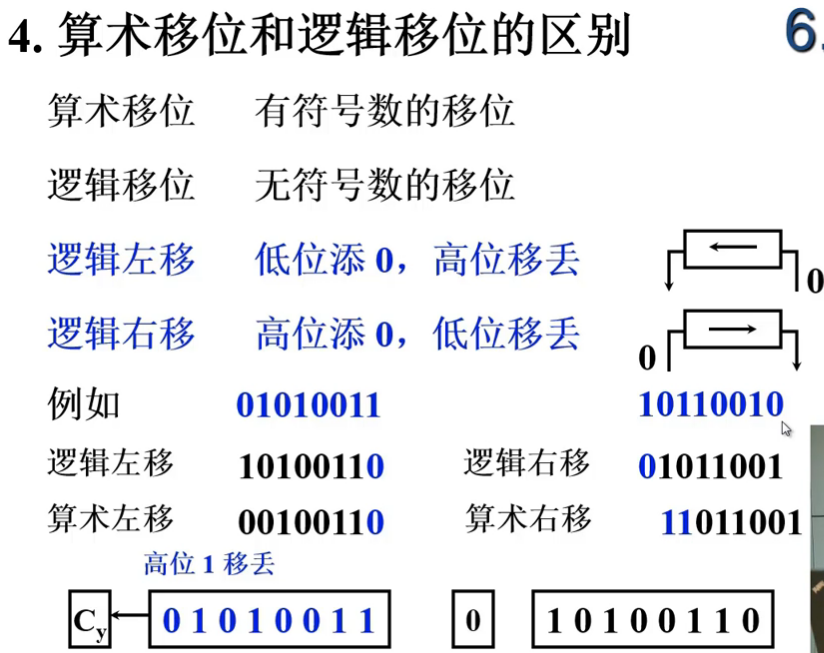

移位运算

image-20240726131848646

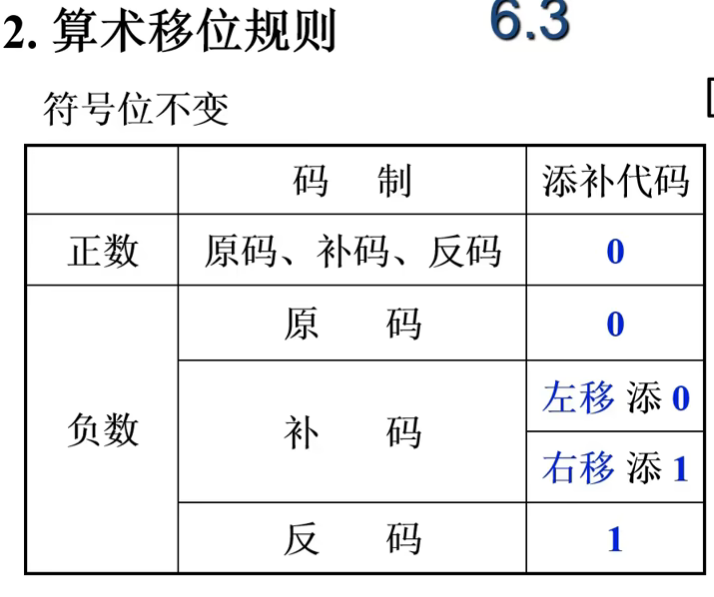

image-20240726132042314

image-20240726144626746

image-20240726144842232

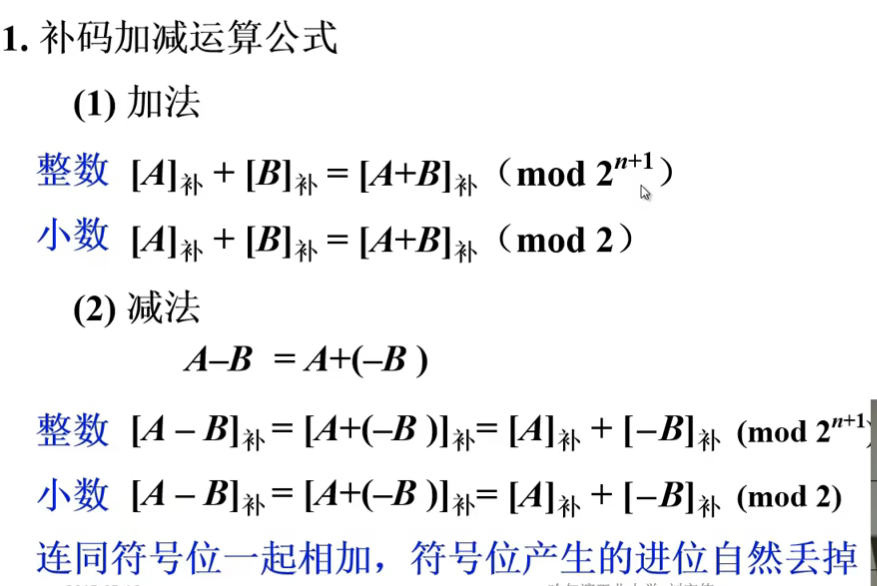

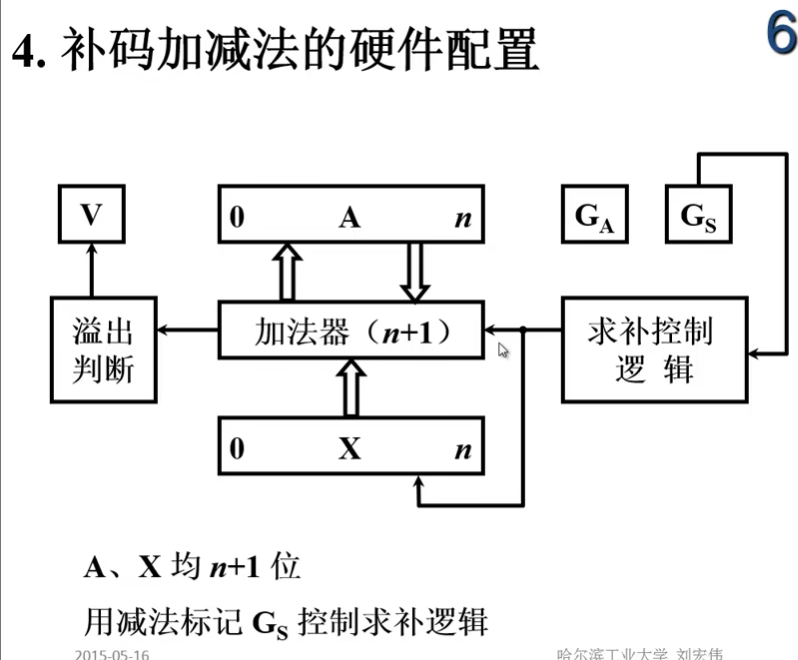

加减法运算

image-20240726145221455

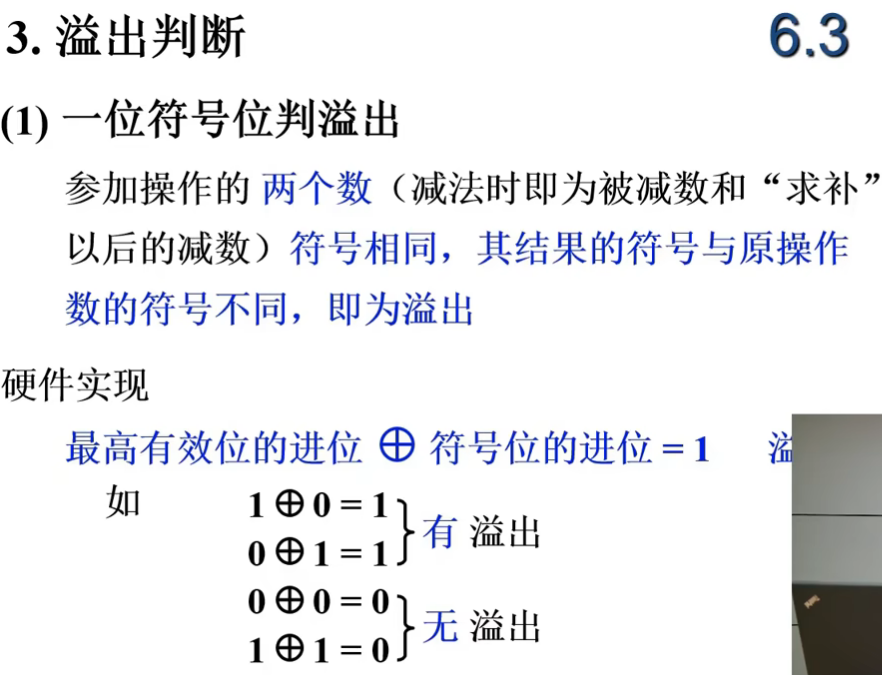

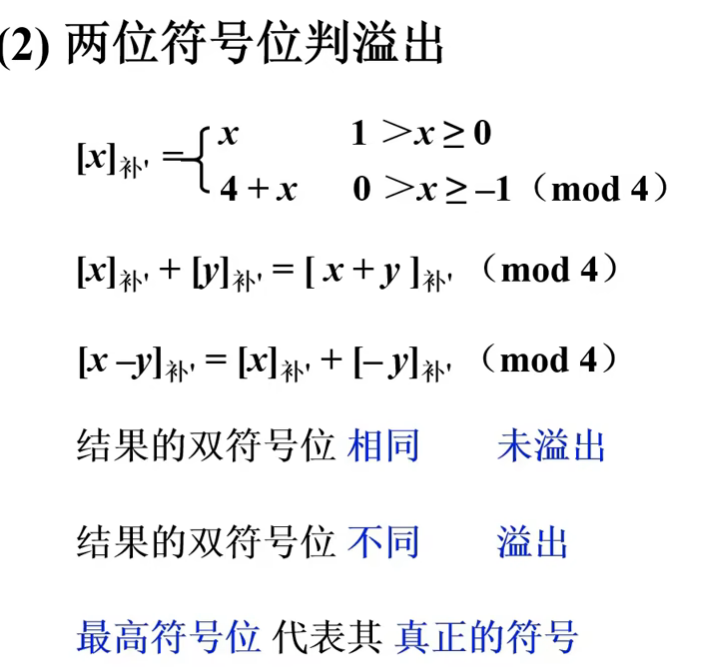

溢出

image-20240726145801608

image-20240726155645240

image-20240726155825787

乘法运算

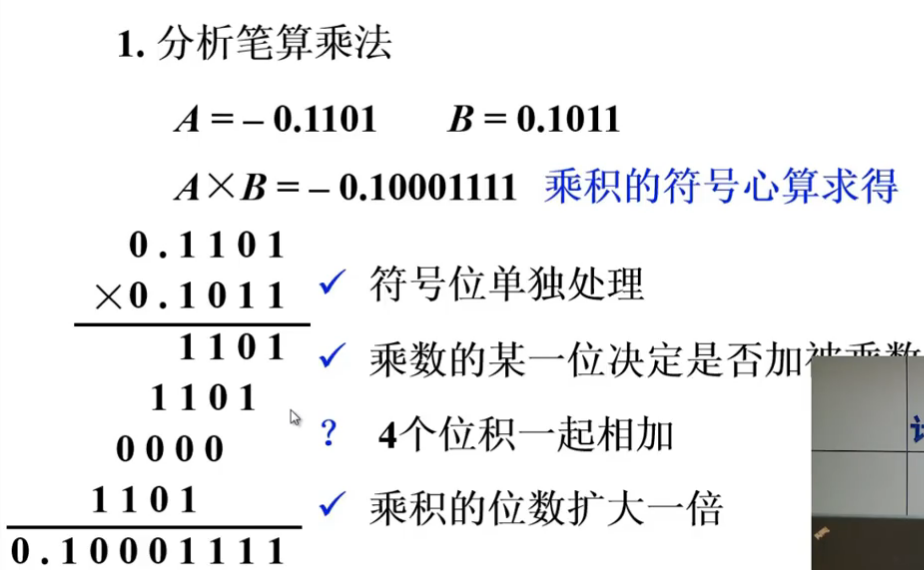

image-20240726160029431

image-20240726160151861

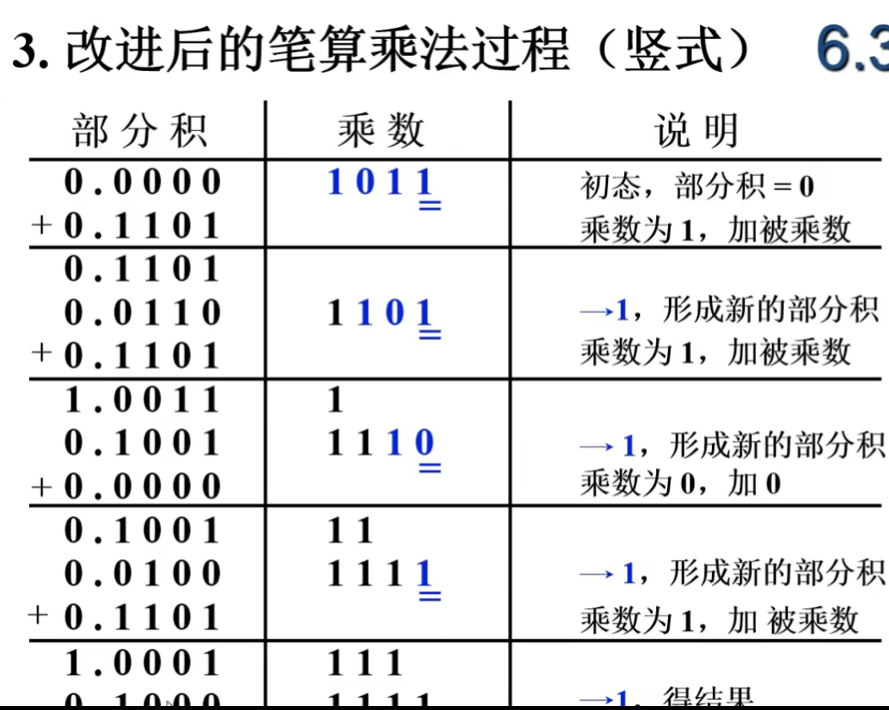

image-20240726160420485

image-20240726160642497

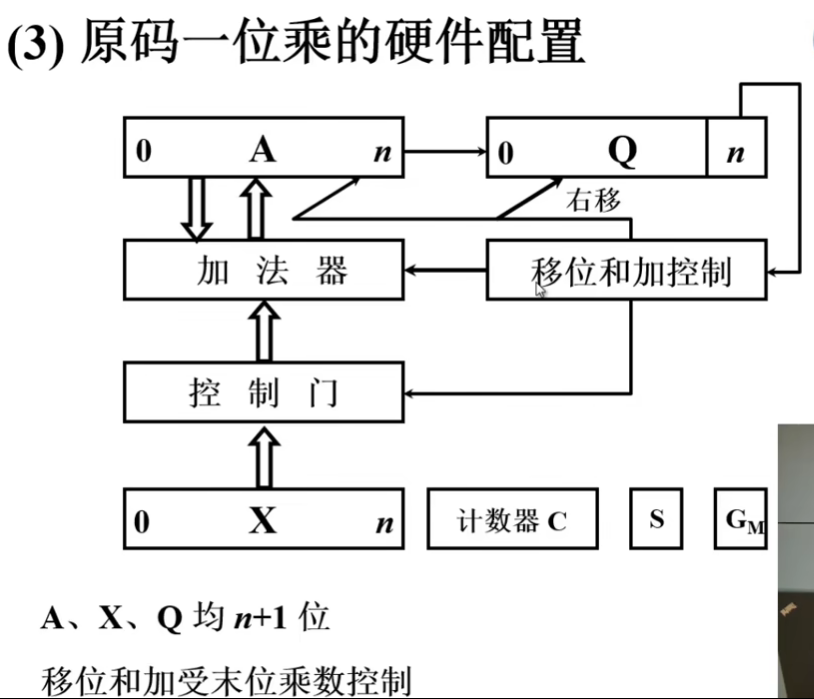

3个寄存器：1个存被乘数，该寄存器不需要移位功能；另外两个一个先存乘数，后存结果的低位，另一个存结果的高位，这两个寄存器需要具有移位功能。

需要n+1位的全加器，而不是2*n+1位，因为只与高位相加

image-20240726161044929

image-20240726161216633

image-20240726161352775

image-20240726161450815

image-20240726161931927

当前最后一位是1时，控制门打开，进行累加和右移；如果是0，送入0相加或者直接右移。

其中GM是乘法标志，S是符号位。

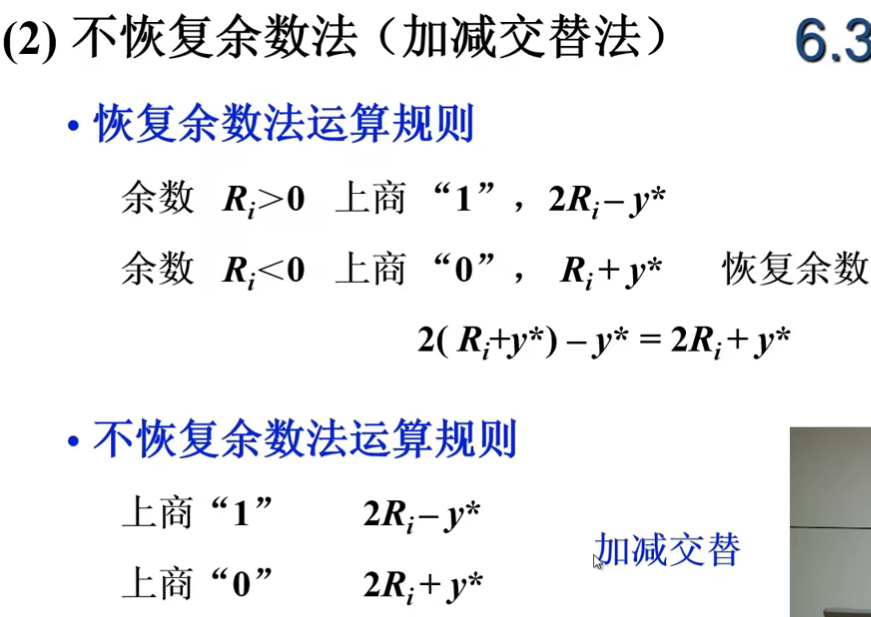

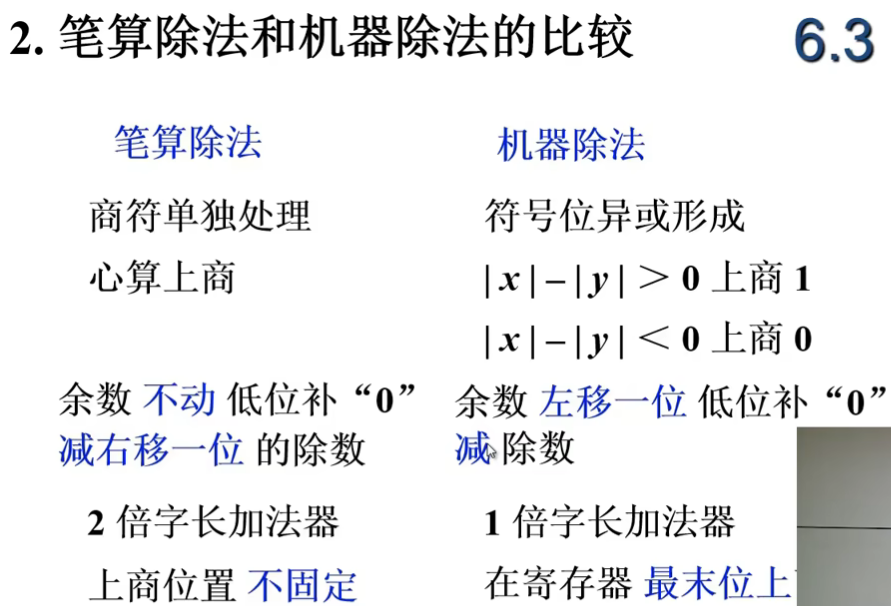

除法运算

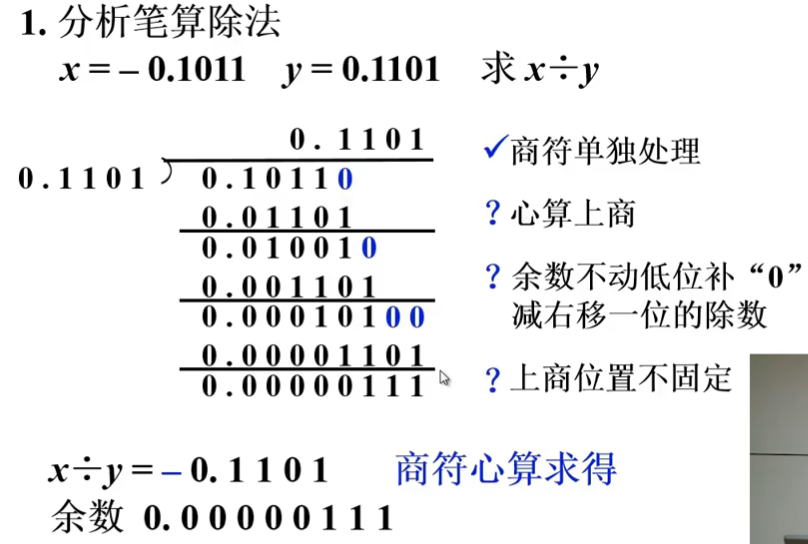

image-20240726163415540

image-20240726163549474

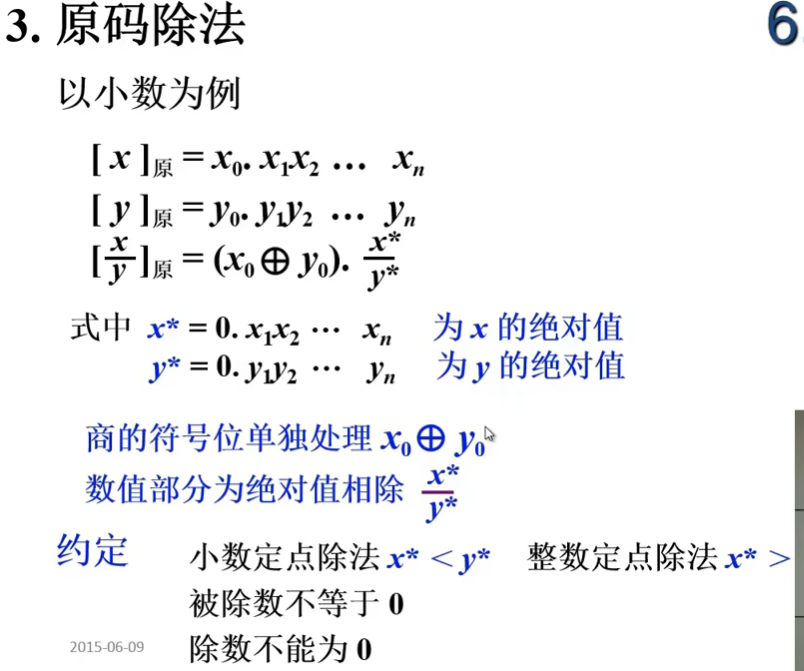

image-20240726163721714

image-20240726165052679

image-20240726165346644

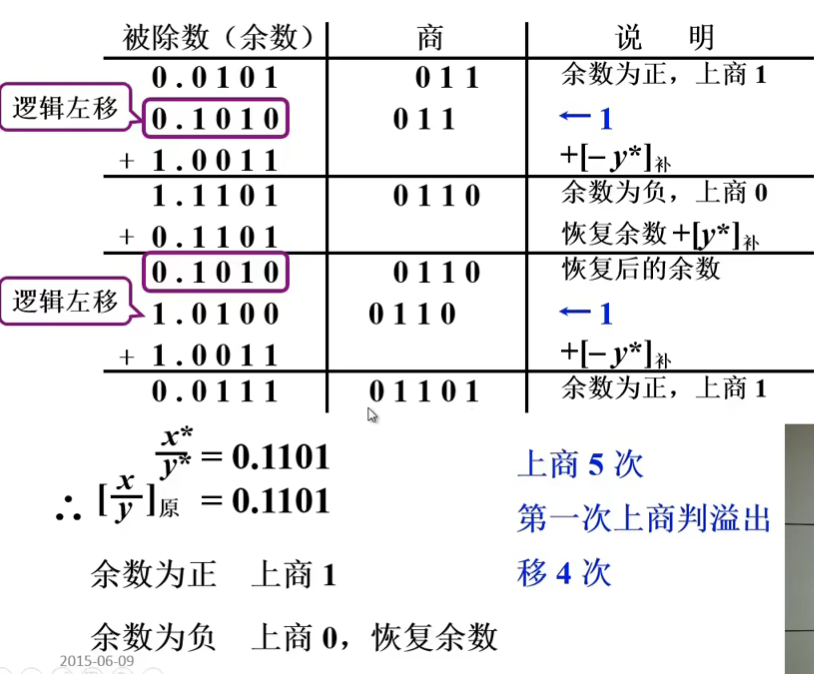

如果第一次上商为1，则表示溢出

image-20240726165953615

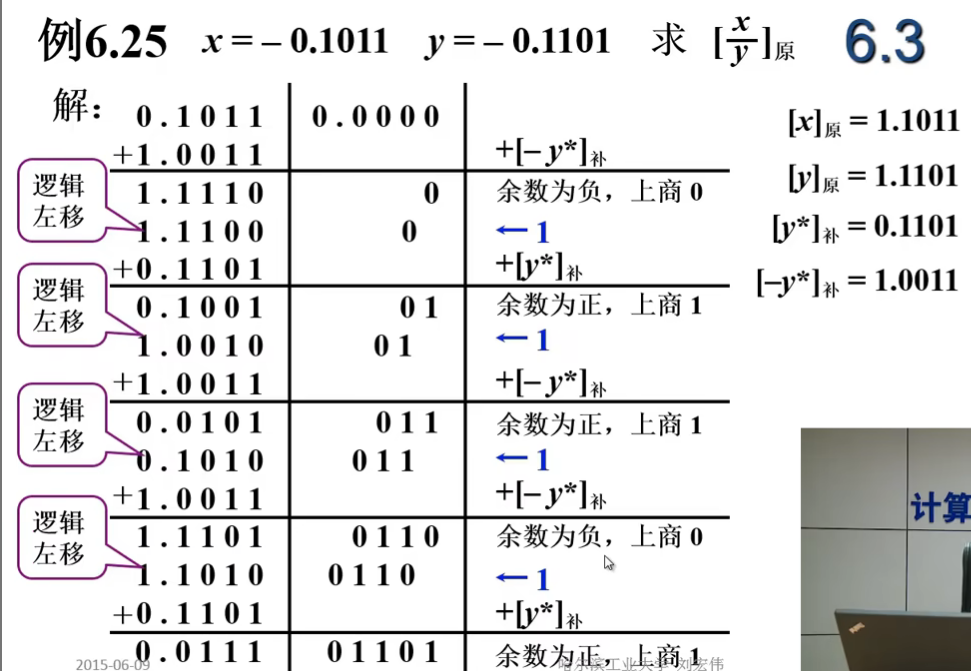

image-20240726170115295

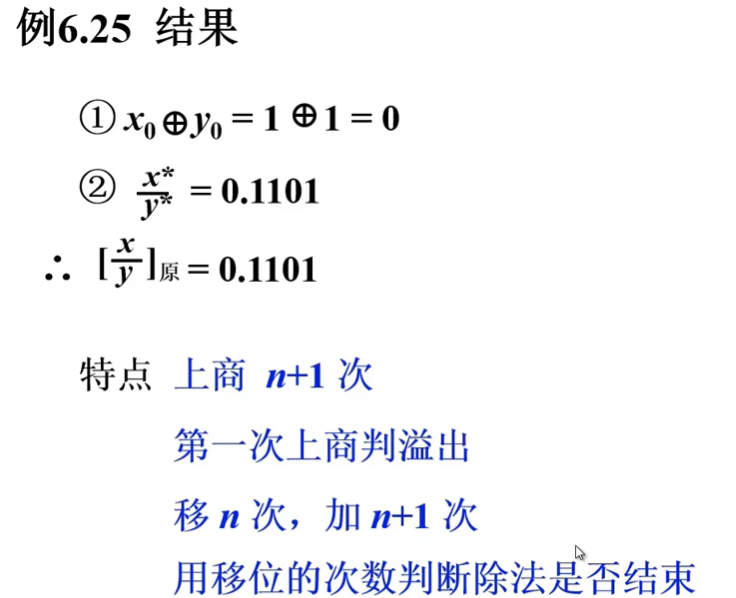

image-20240726170343860

image-20240726170718668

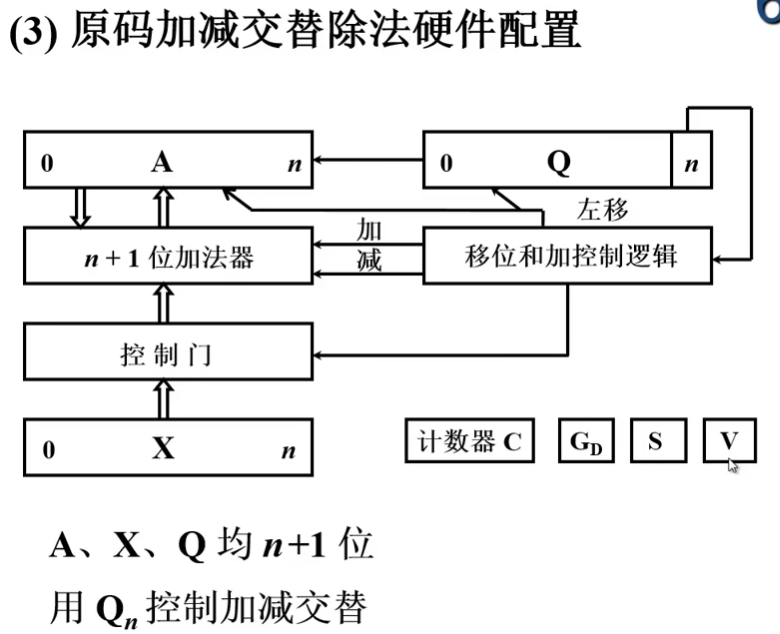

其中GD是除法标志，S是符号位，V表示是否发生溢出

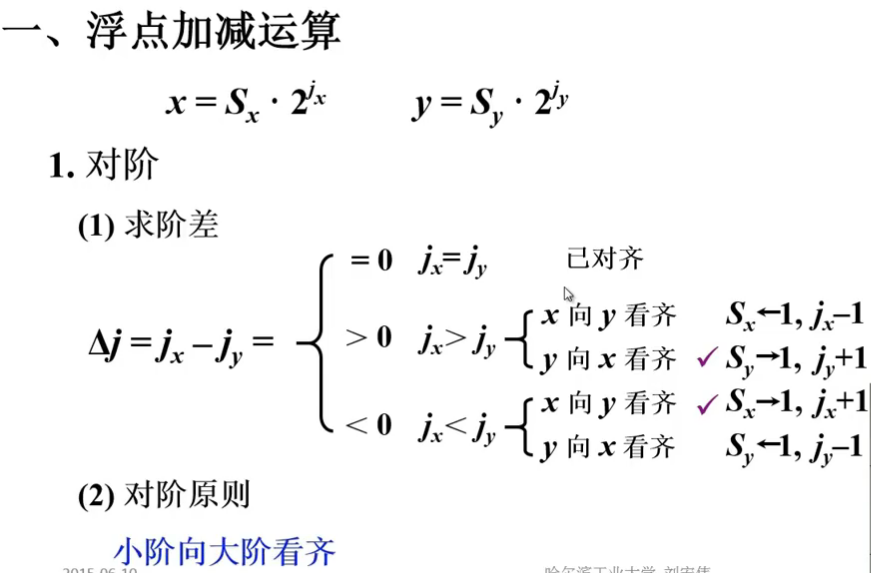

浮点四则运算

image-20240726171132967

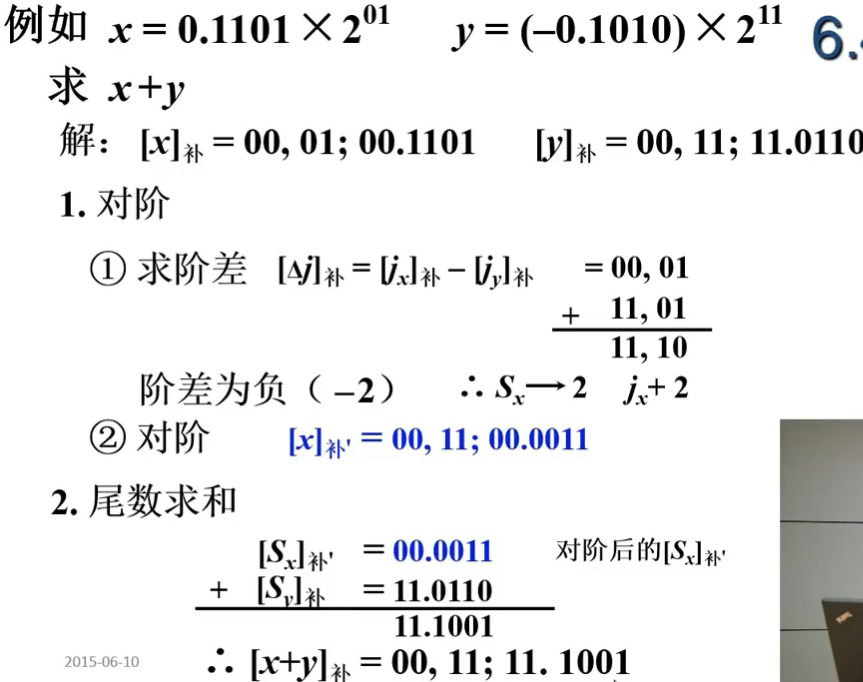

image-20240726171329355

image-20240726172246707

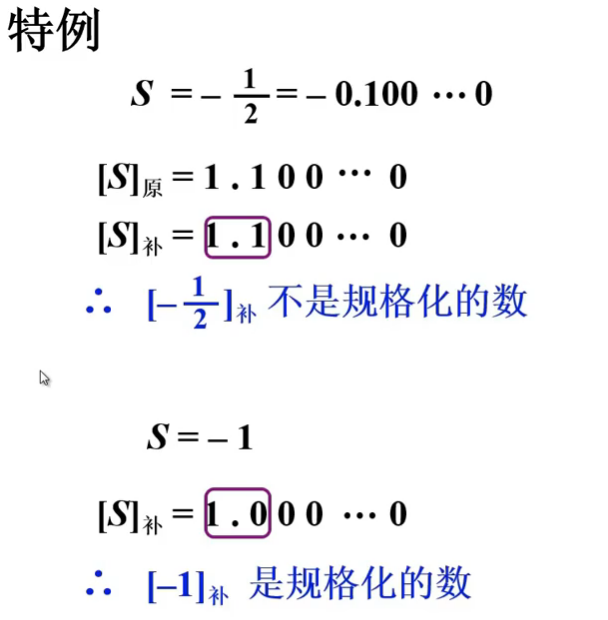

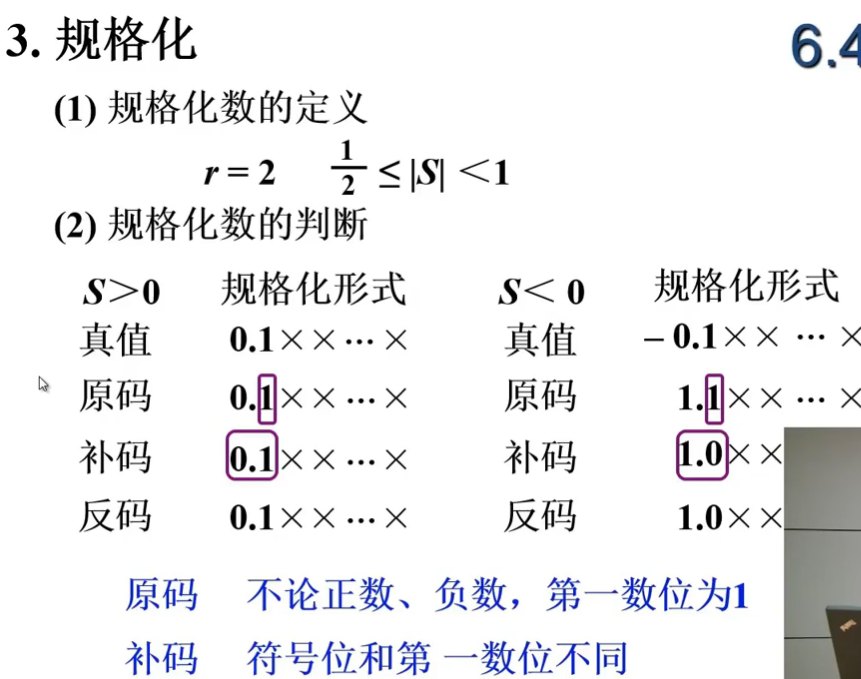

主要根据第二条，看补码来判断

image-20240726172411867

image-20240726182921475

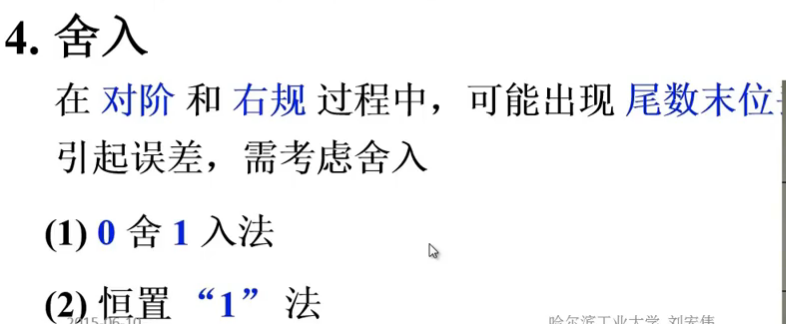

image-20240726183121695

image-20240726184655074

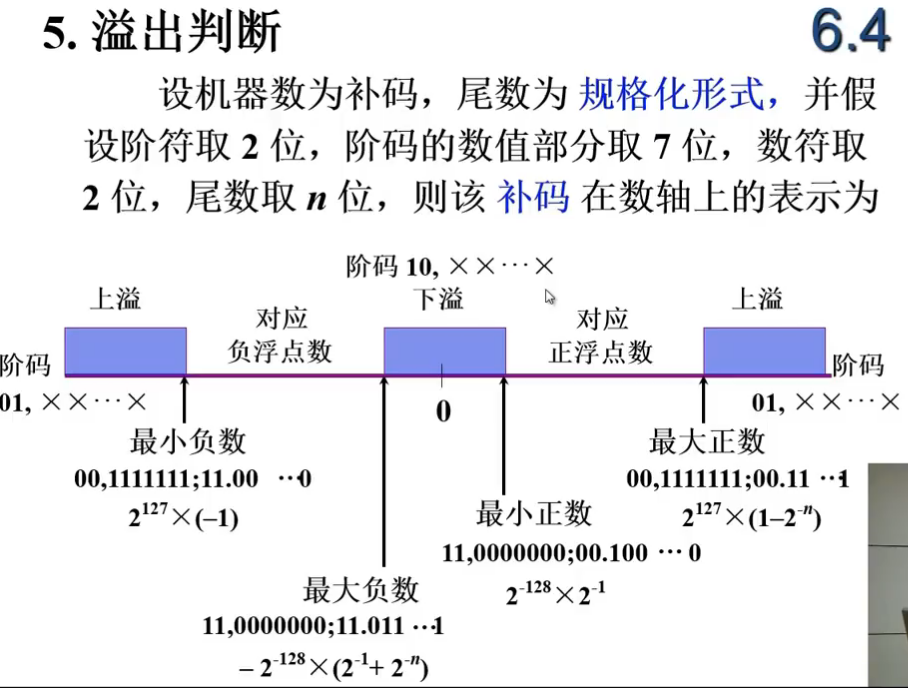

如果发生下溢，则可以当作0处理；如果发生上溢，说明出错

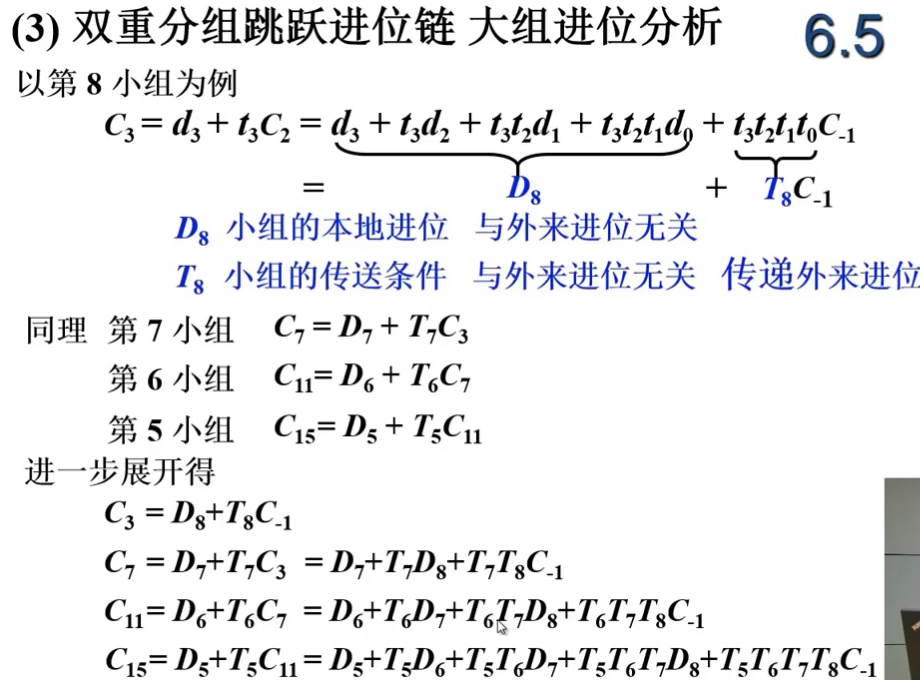

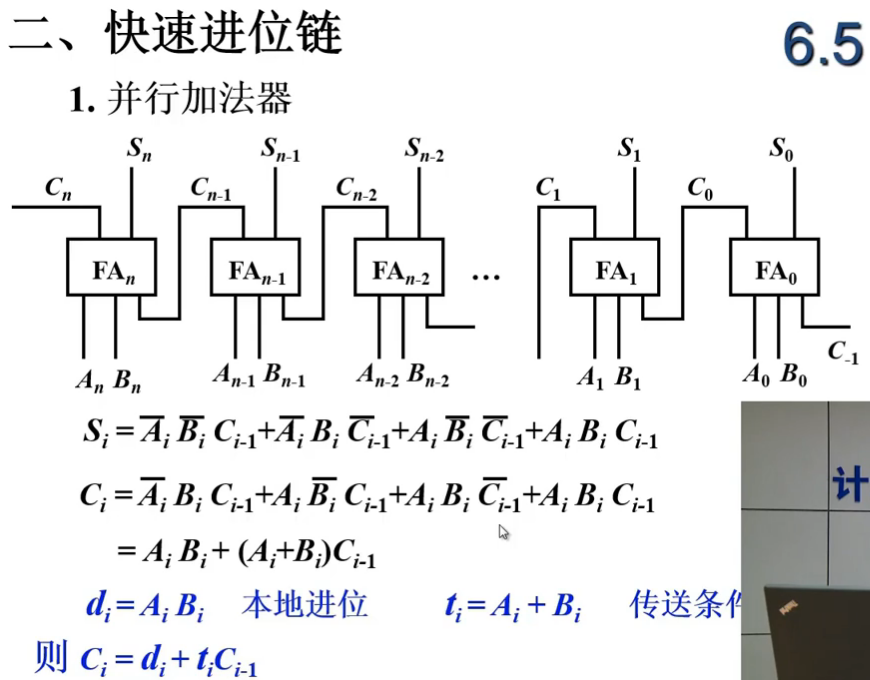

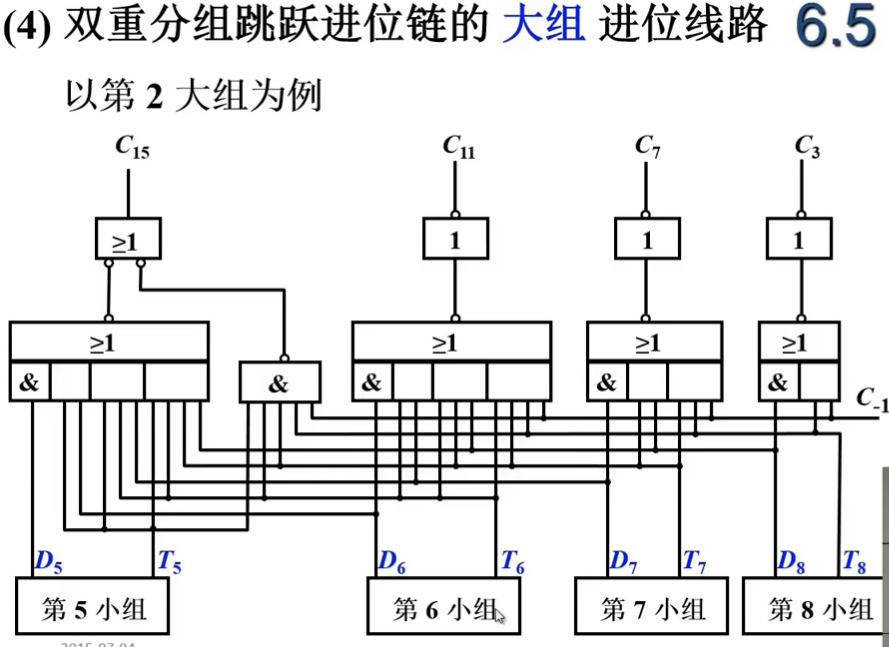

算术逻辑单元

image-20240726184938015

image-20240726185752403

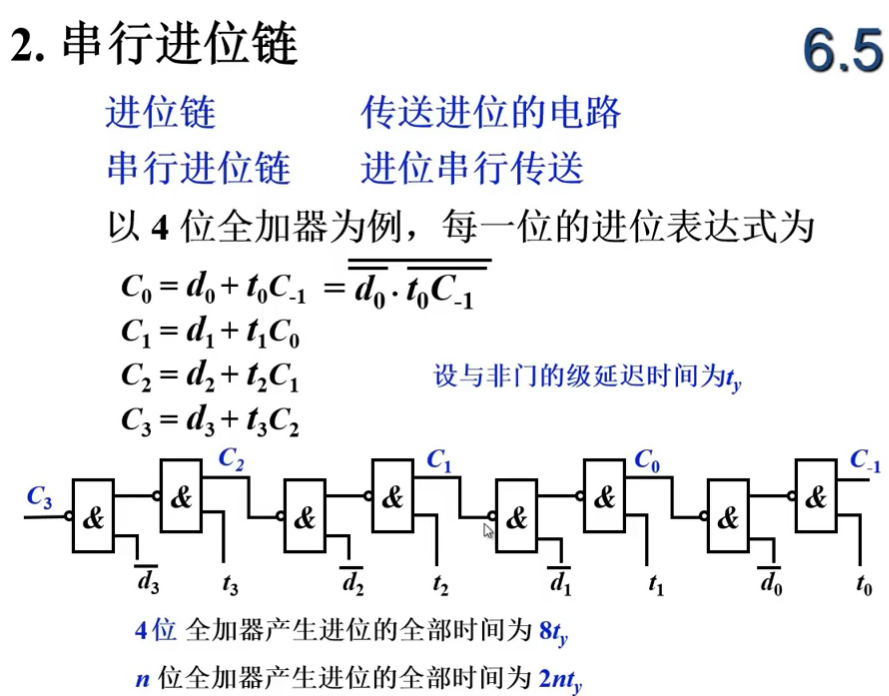

image-20240726185926765

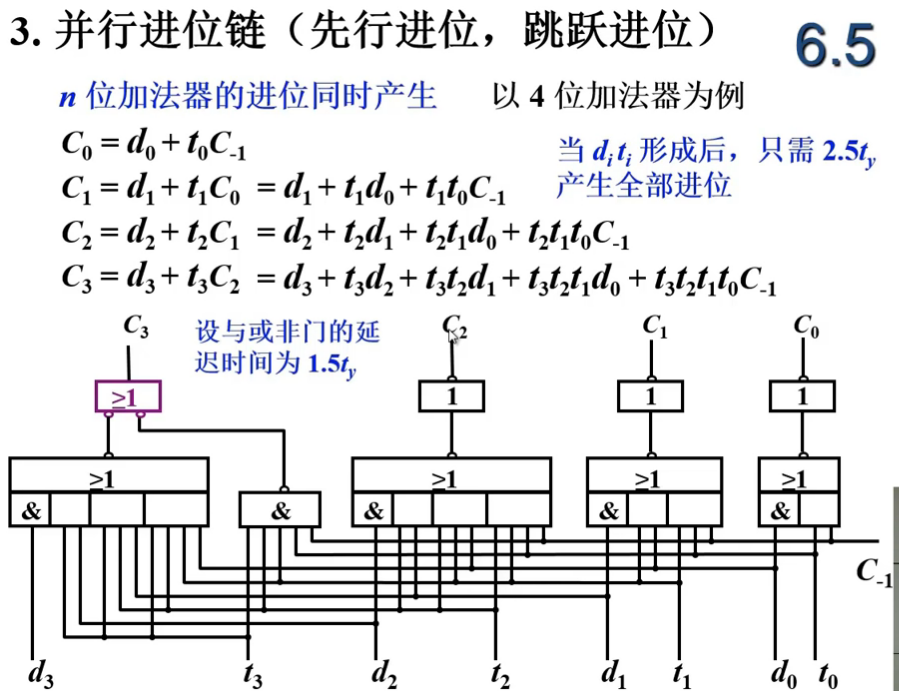

image-20240726190058550

image-20240726190232027

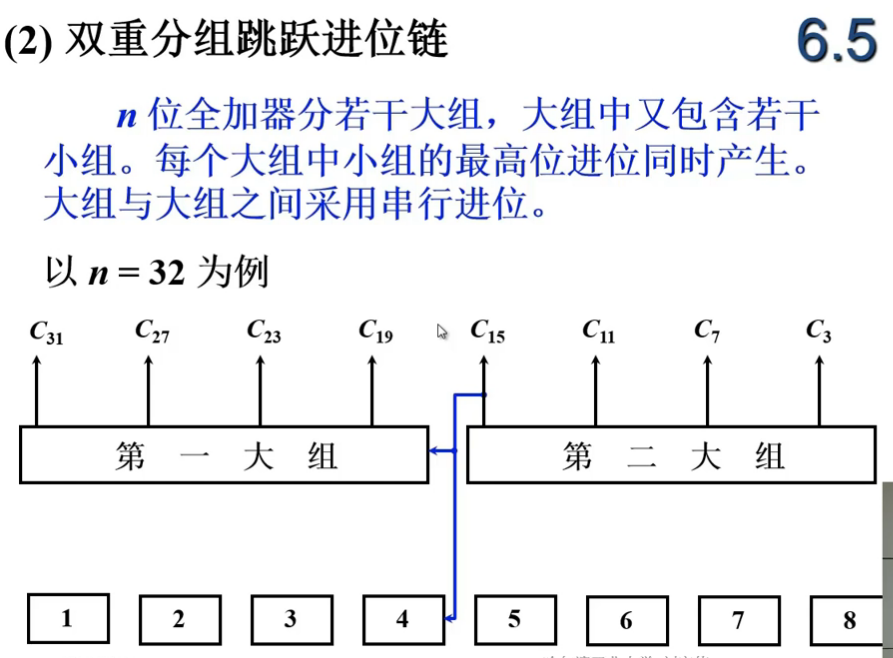

image-20240726190340273

image-20240726190648289

image-20240726190721252

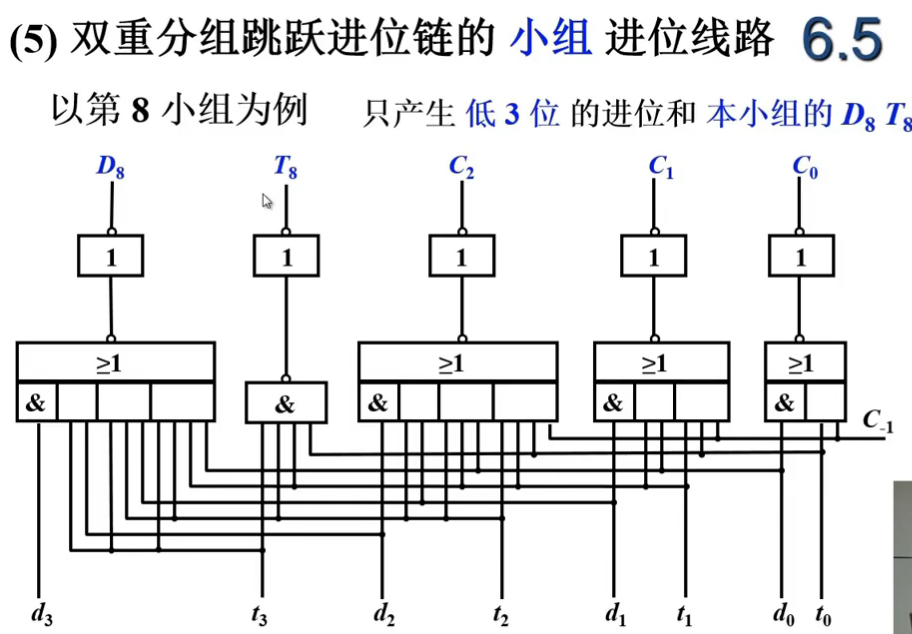

image-20240726190813806

image-20240726191320963

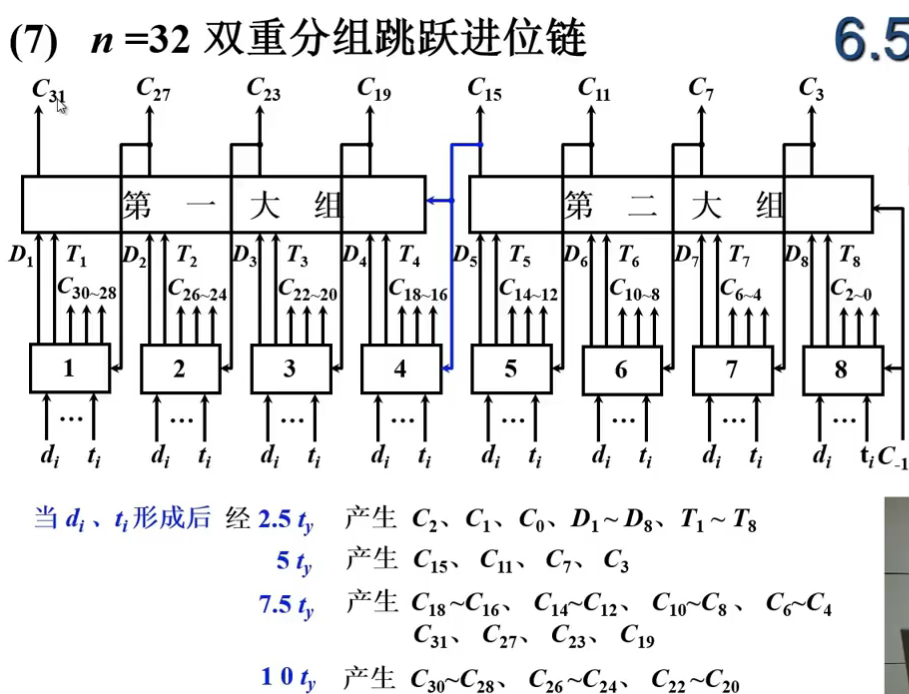

image-20240726191223657
