计算机系统简介

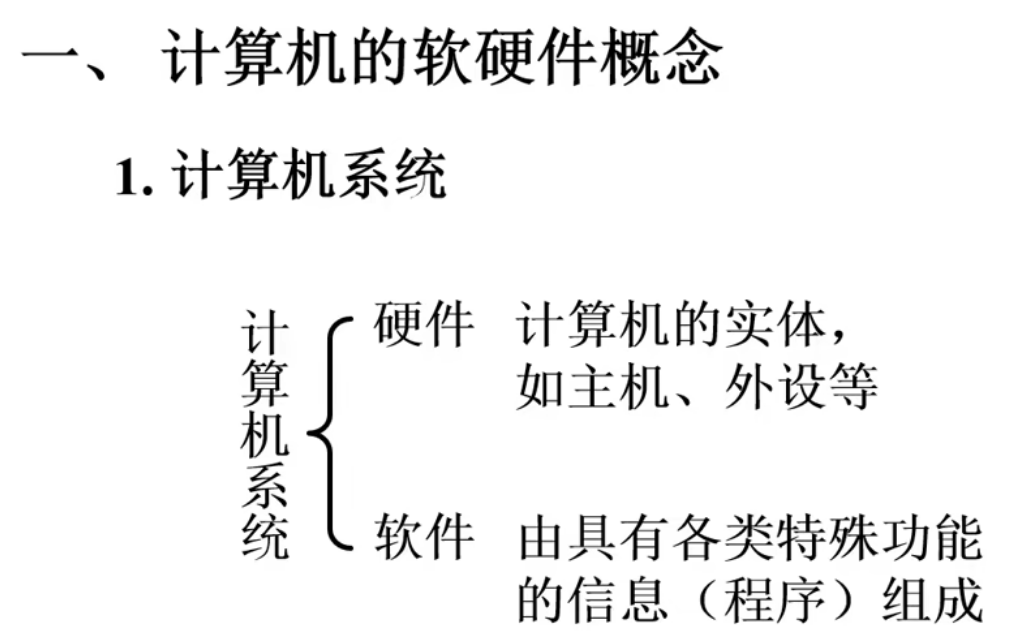

image-20240719220609924

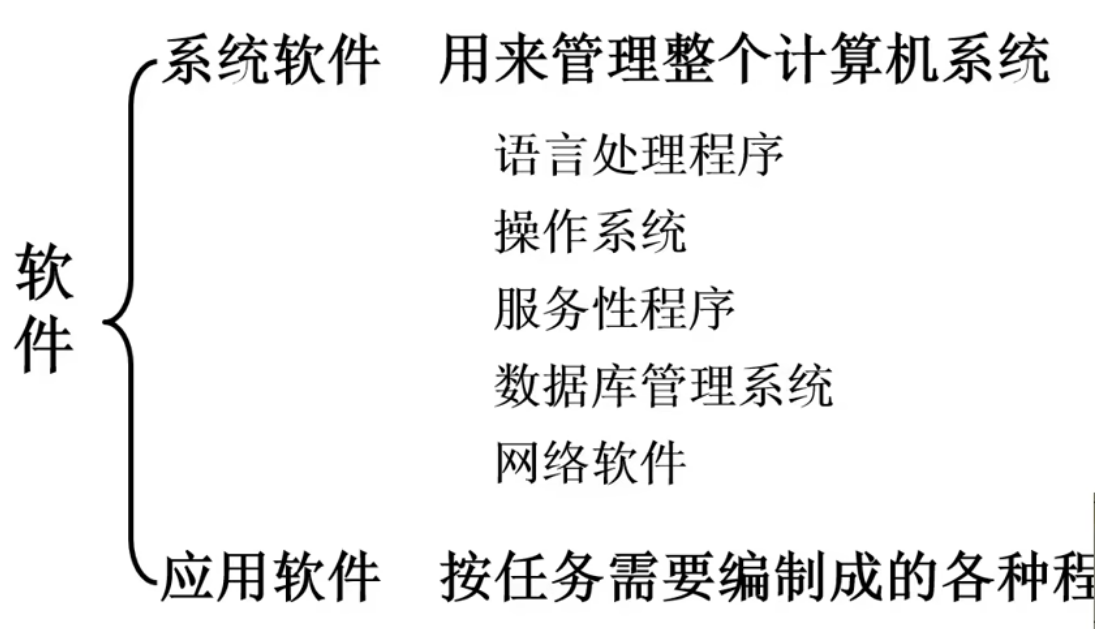

image-20240719220810332

image-20240719220853358

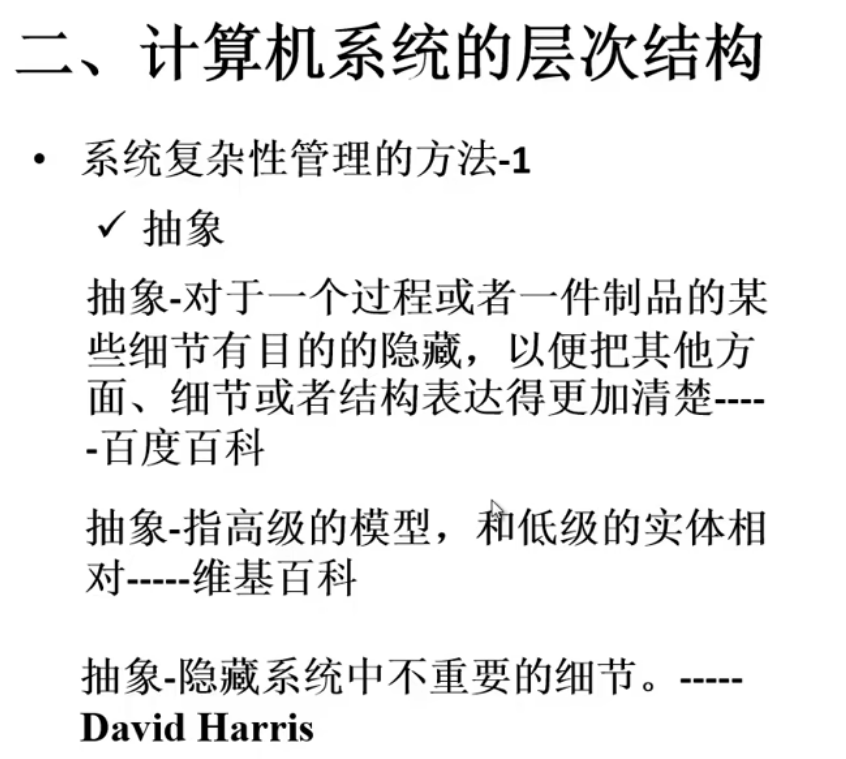

image-20240719221014409

image-20240719221250112

image-20240719221519835

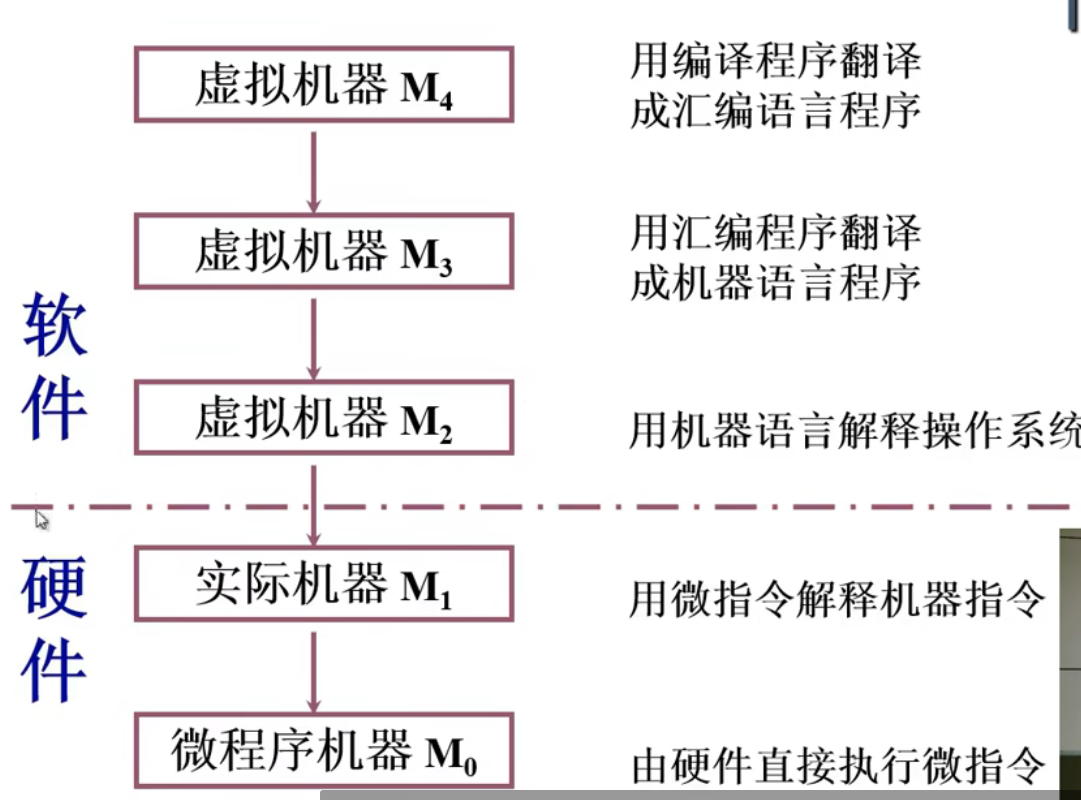

中间的虚线完成了计算机系统当中软硬件功能的划分，也提供了软硬件的接口

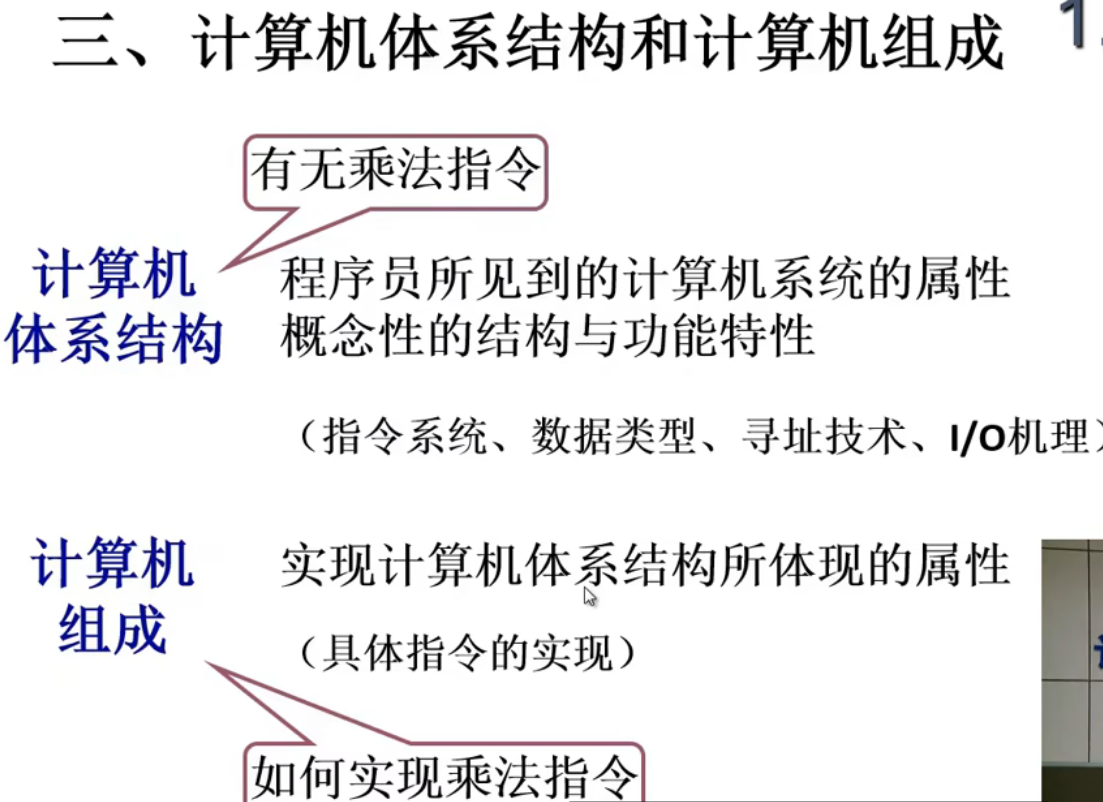

计算机组成与计算机体系结构从研究内容上来说有什么区别呢？

计算机系统结构定义了计算机系统的软硬件的交界面，定义了哪些功能由软件实现，哪些功能由硬件实现，提供了上层软件进行编写的时候与硬件进行交互的接口。

image-20240719222122165

计算机的基本组成

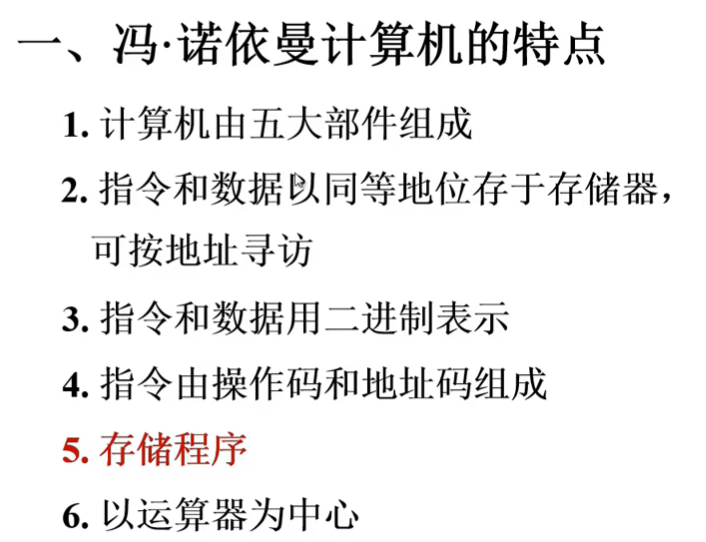

image-20240723120255259

五大部件：运算器，控制器，寄存器，输入设备，输出设备

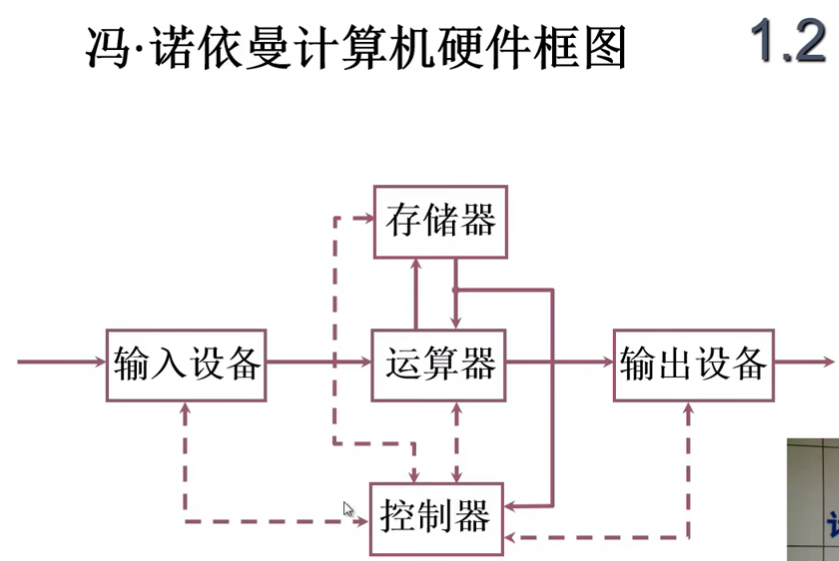

image-20240723120736894

（黑色的实线表示数据通路，虚线表示控制和状态反馈）

运算器：算术运算，逻辑运算

存储器：存放数据和程序

控制器：指挥程序运行

输入设备：将信息转换成机器能识别的形式

输出设备：将结果转换成人们熟悉的形式

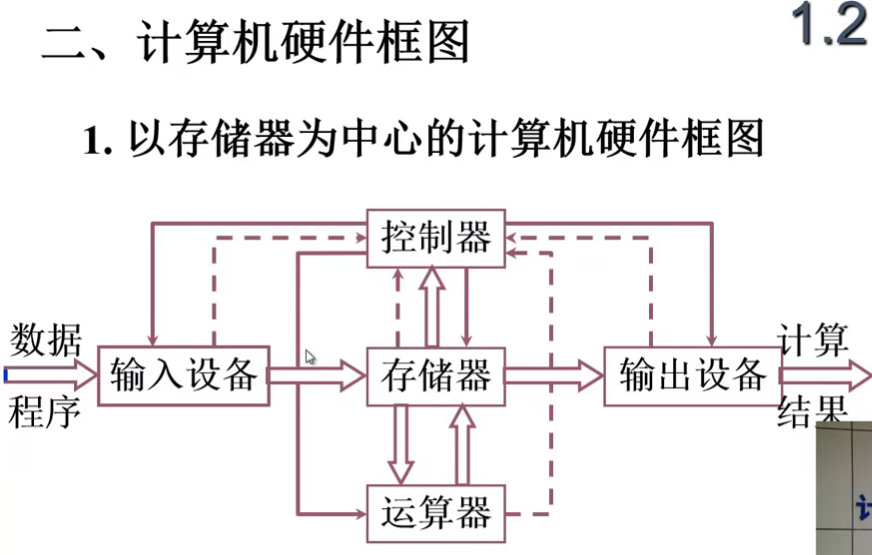

image-20240723120912424

image-20240723120957365

image-20240723121200198

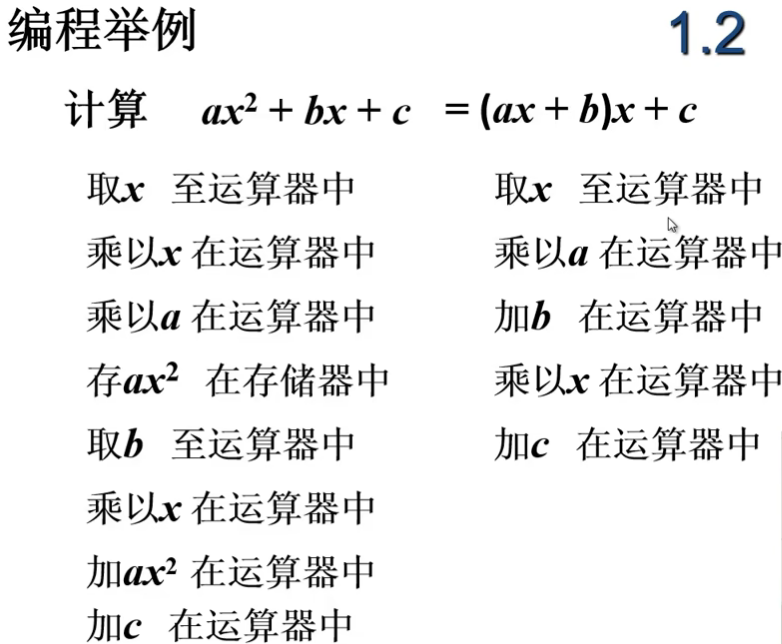

image-20240723121735627

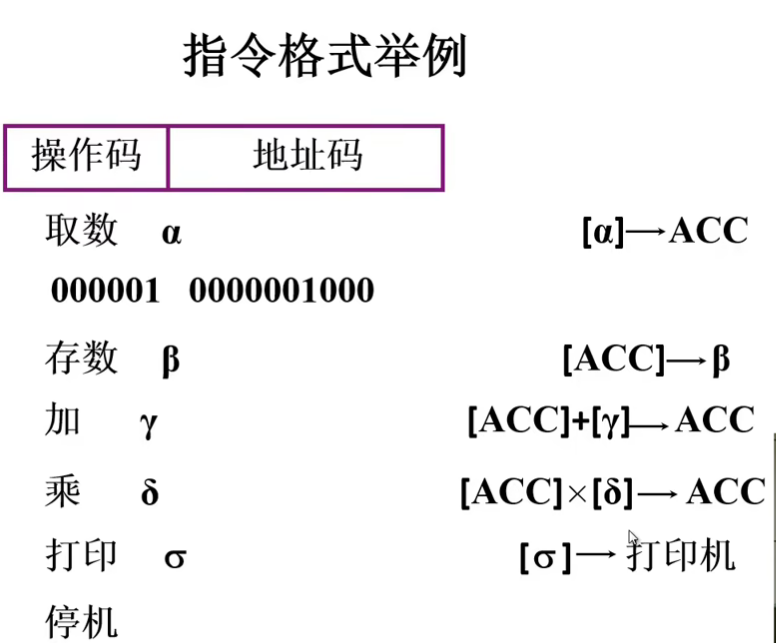

image-20240723121747826

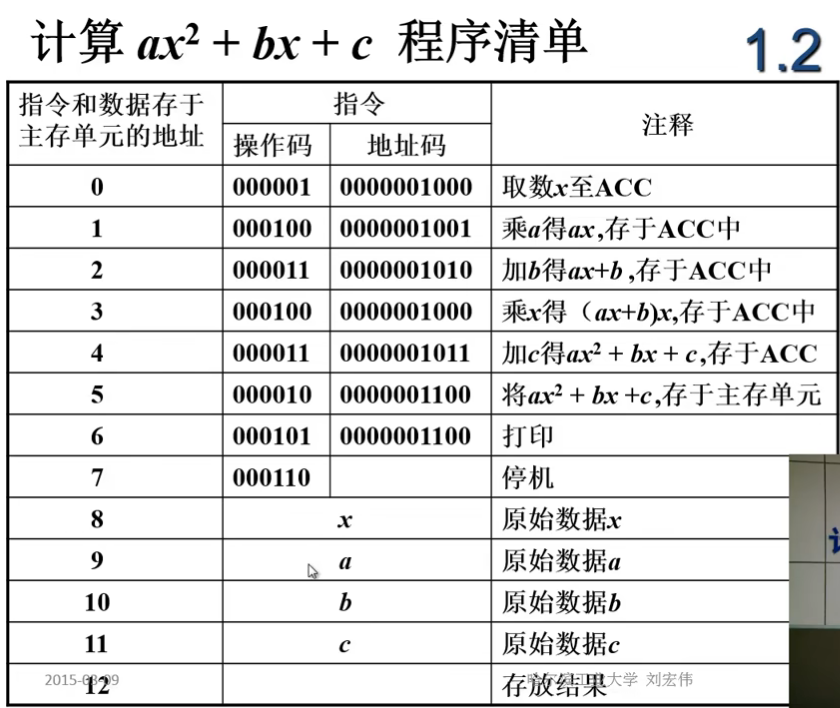

image-20240723121818404

由上图可见，指令和数据都是保存在存储器中

存储器

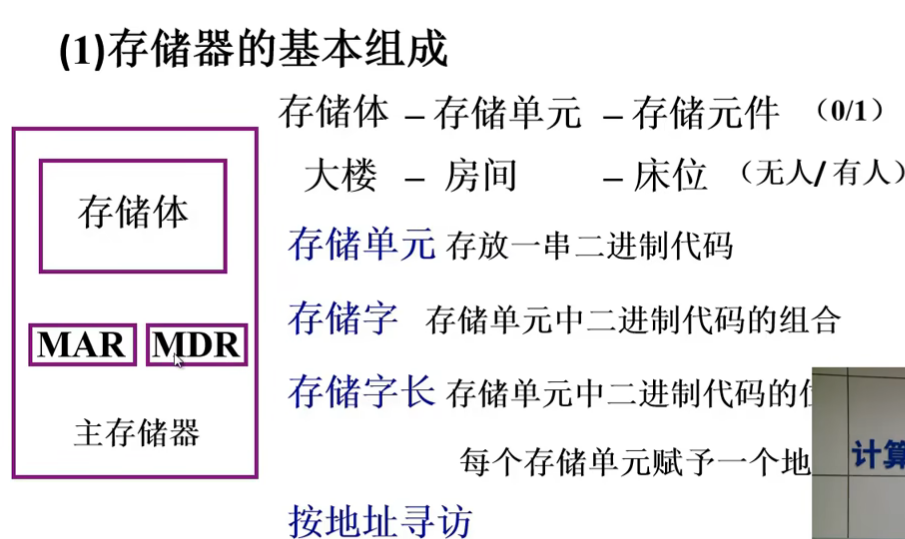

image-20240723122158051

image-20240723122338179

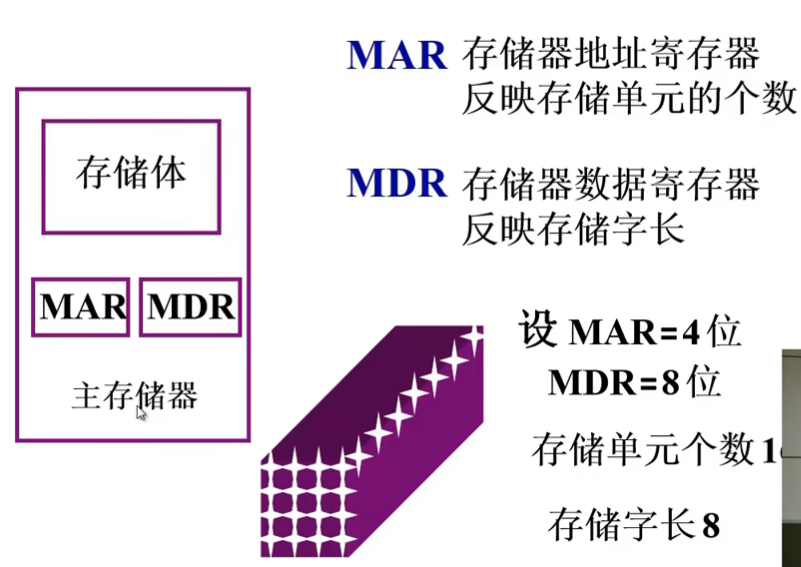

对于存储器的读出和写入需要用到MAR和MDR

上图中MAR为4位，则这4位可以从0000到1111，一共保存了16个地址，也就是存储体中一共有16个存储单元；MDR存储了数据，由于数据和地址的长度相同，所以也反映了存储的字长。

运算器

image-20240723134957723

在乘法运算时位数变成原先的两倍，所以需要MQ来存储

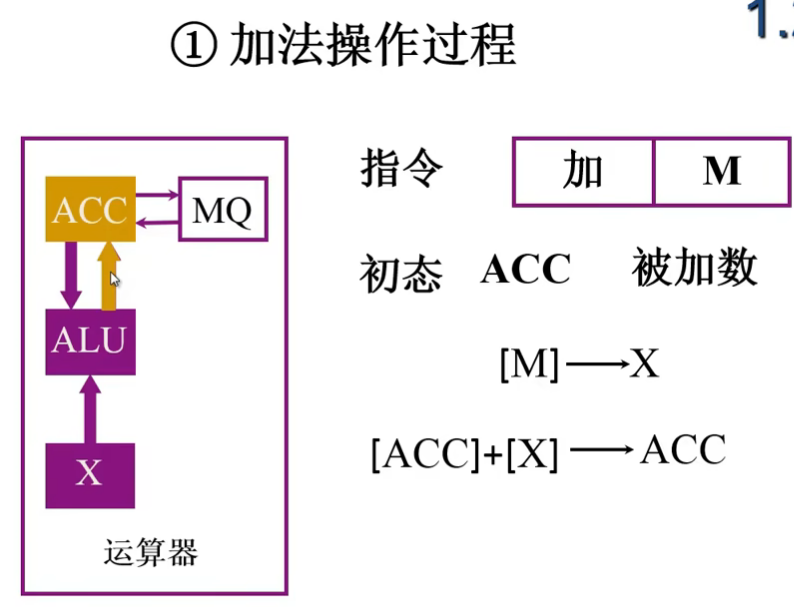

image-20240723135056105

M给出了加数的地址

需要把内存单元M中的内容取出来放入X寄存器中（即[M]—>X）

image-20240723135309833

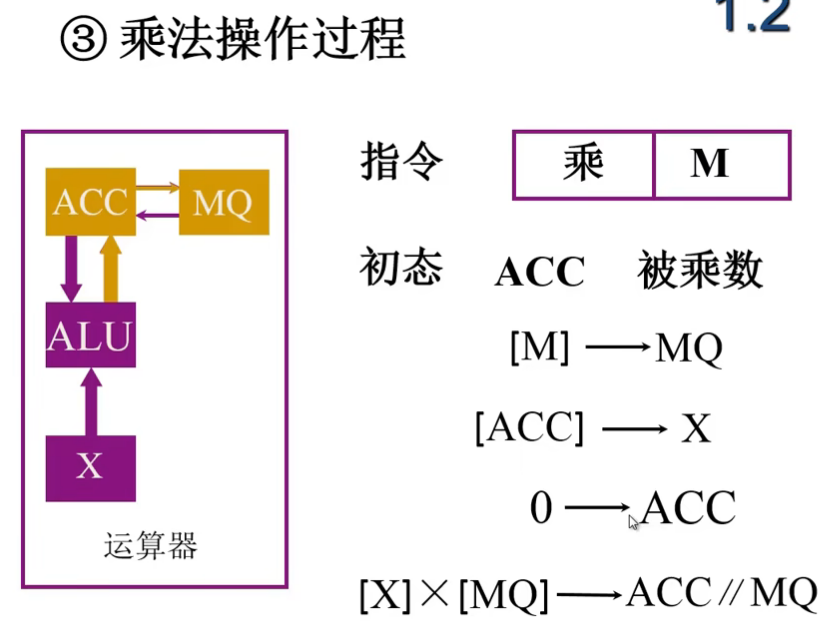

image-20240723135502874

控制器决定进行哪个操作的先后顺序，并且控制传送到哪个寄存器

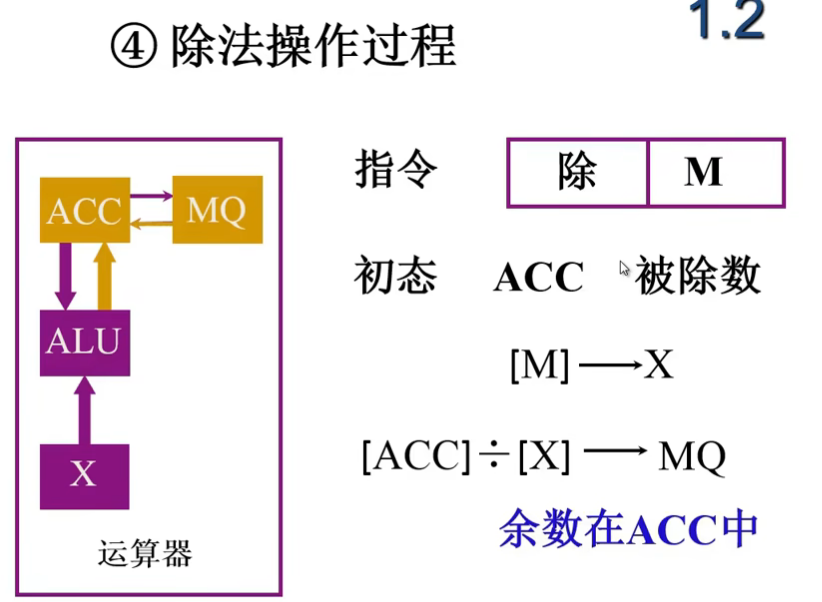

image-20240723135752674

MQ寄存器只在乘除法使用，所以又叫乘商寄存器

控制器

功能：解释指令

image-20240723140219058

主机完成一条指令的过程

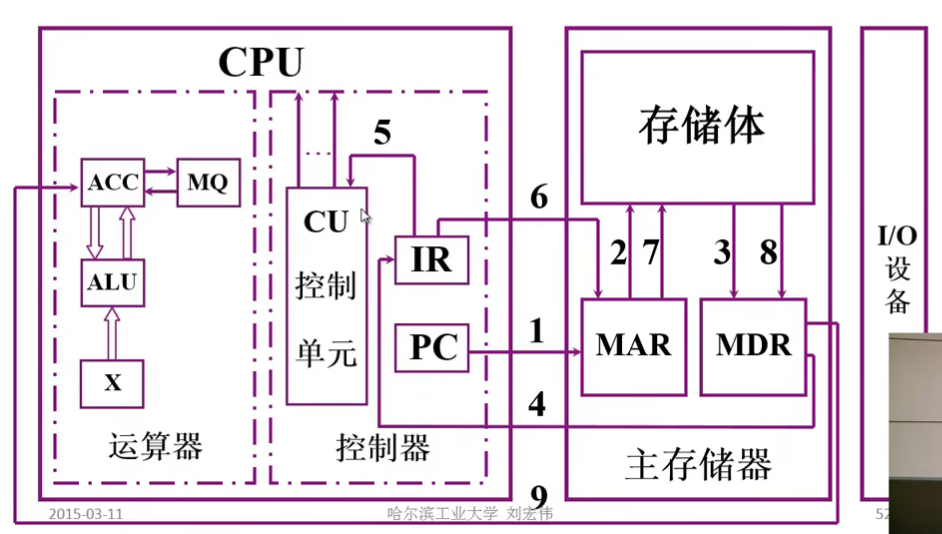

以取数指令为例

image-20240723140617030

以存数指令为例

image-20240723140747841

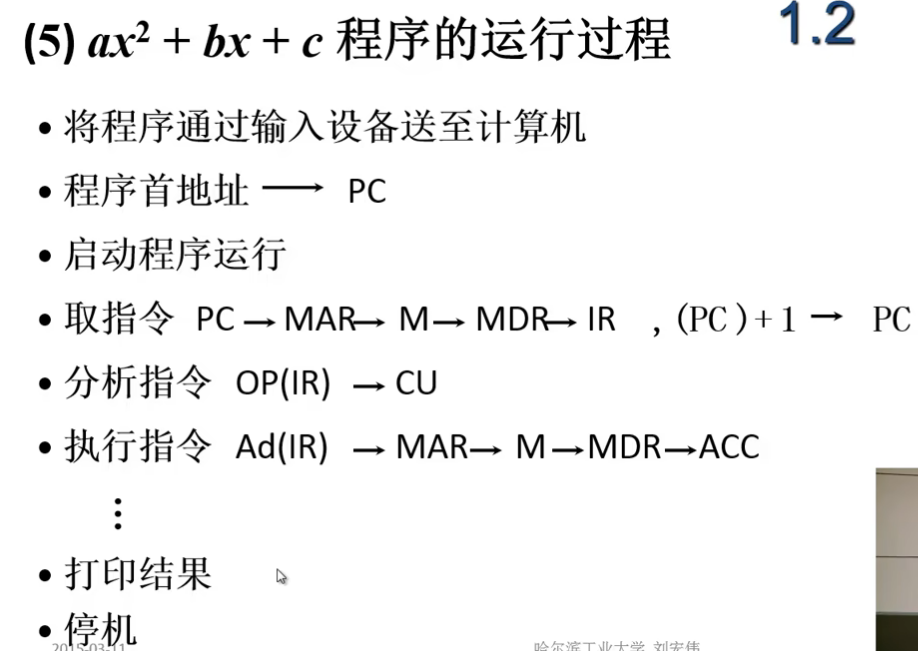

image-20240723141141959

OP(IR)表示IR中存的指令的操作码；Ad(IR)表示IR中存的指令的地址码

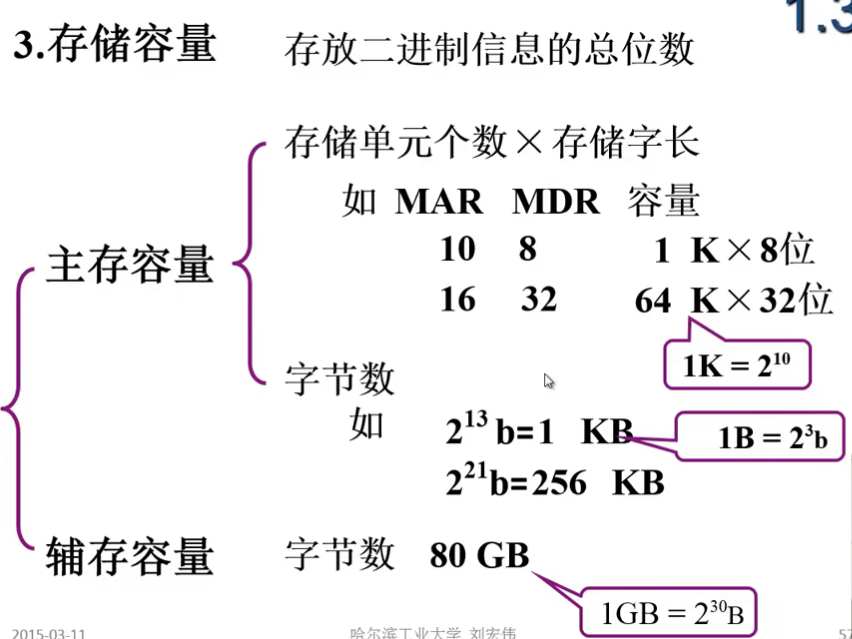

计算机硬件的主要技术指标

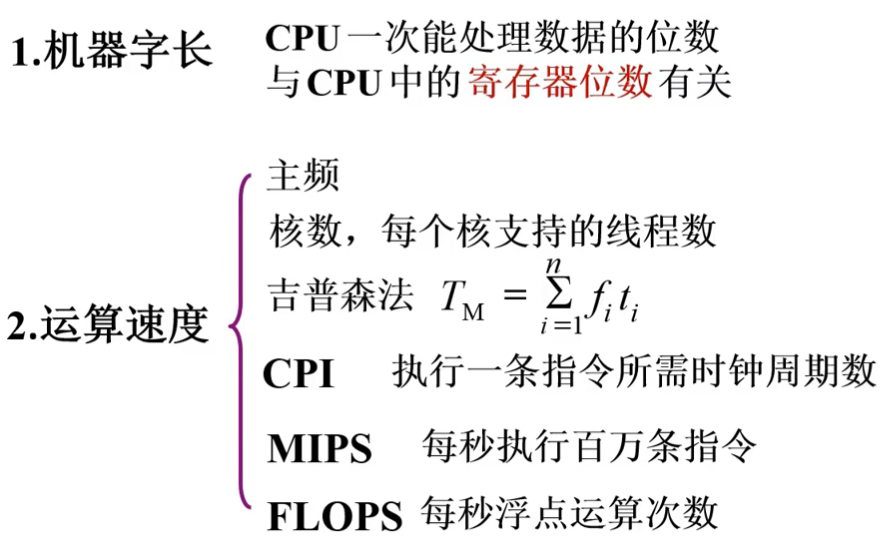

image-20240723152035059

image-20240723152950211
