物理层的基本概念

image-20240811143116330

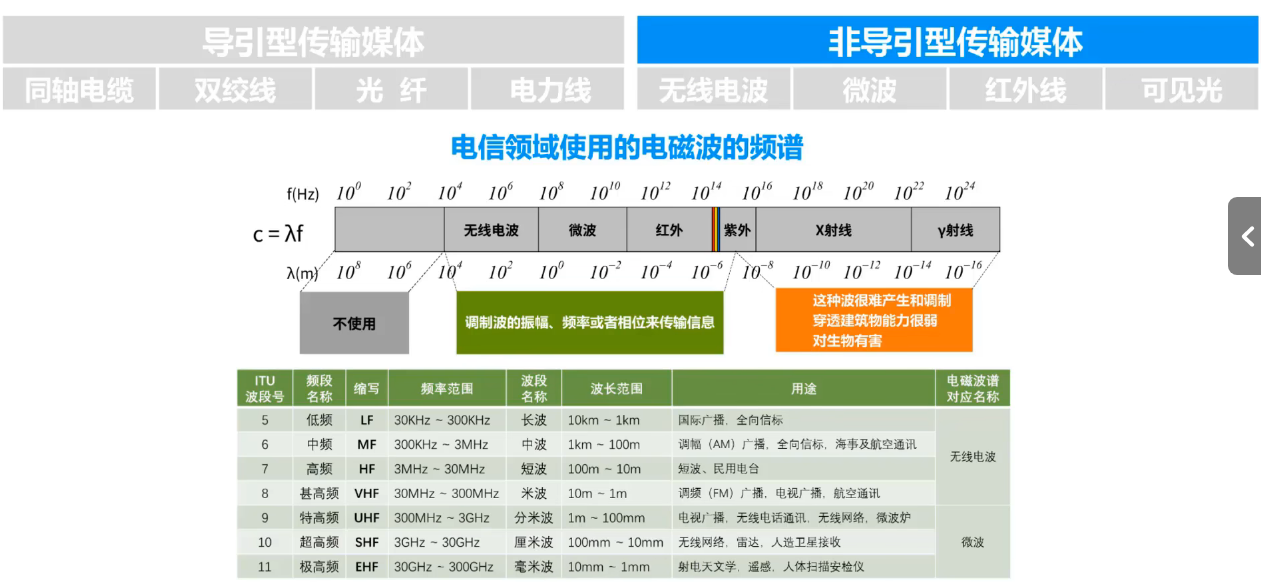

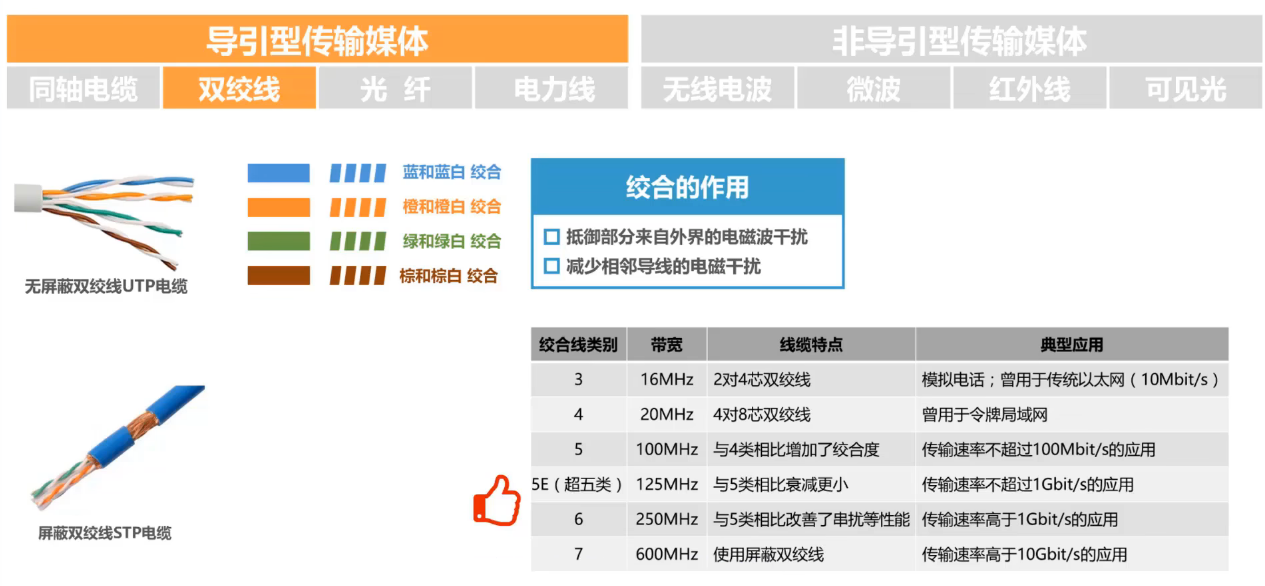

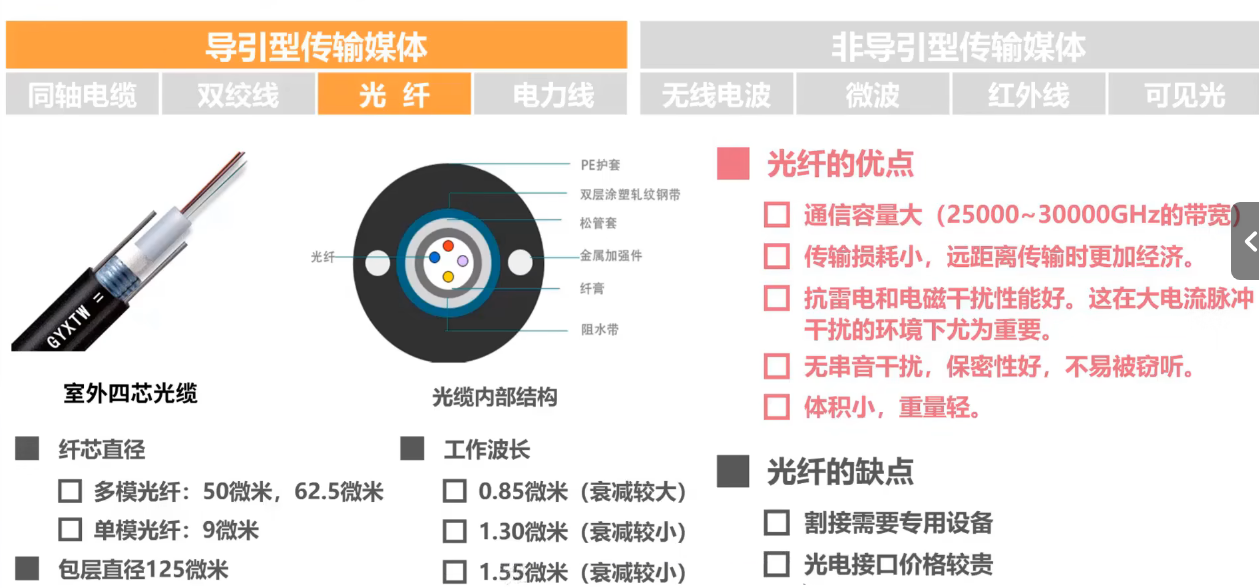

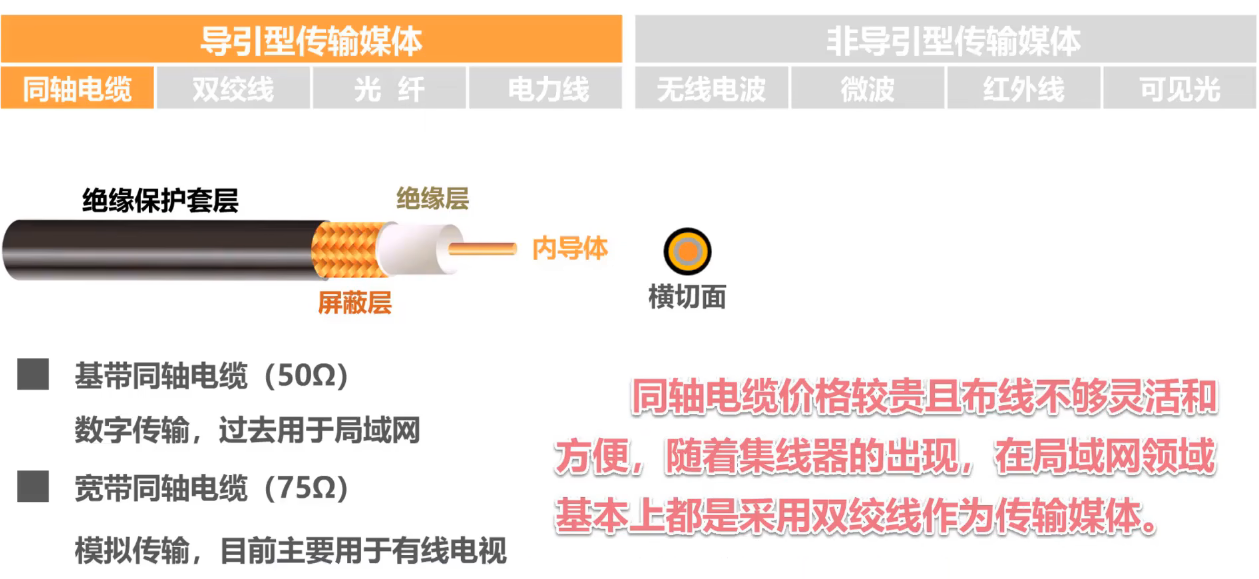

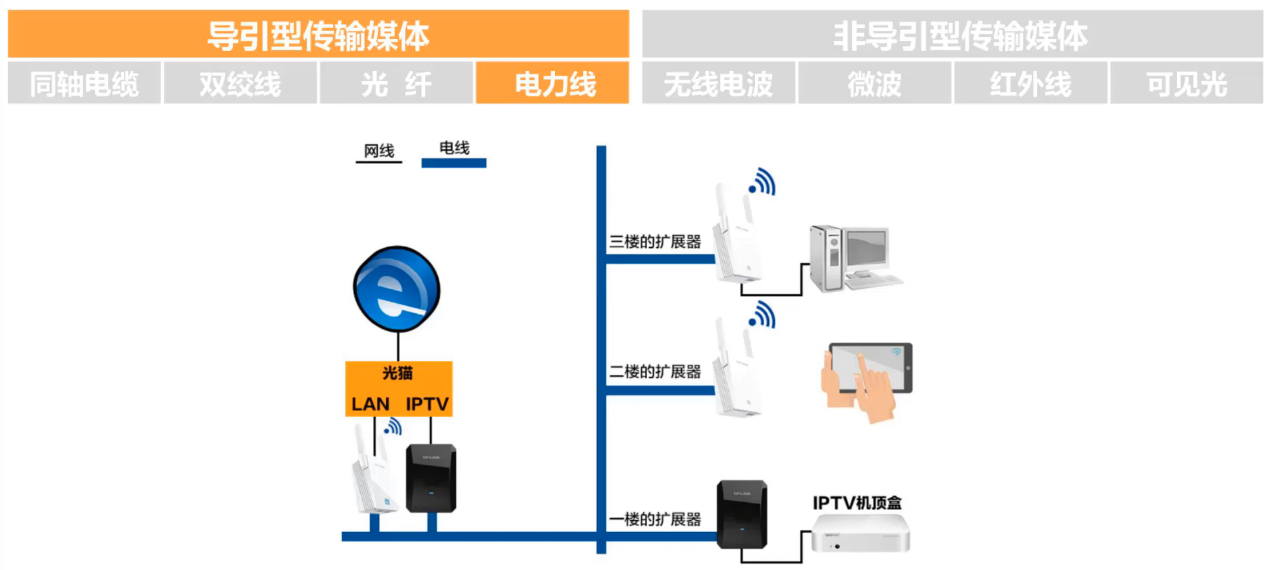

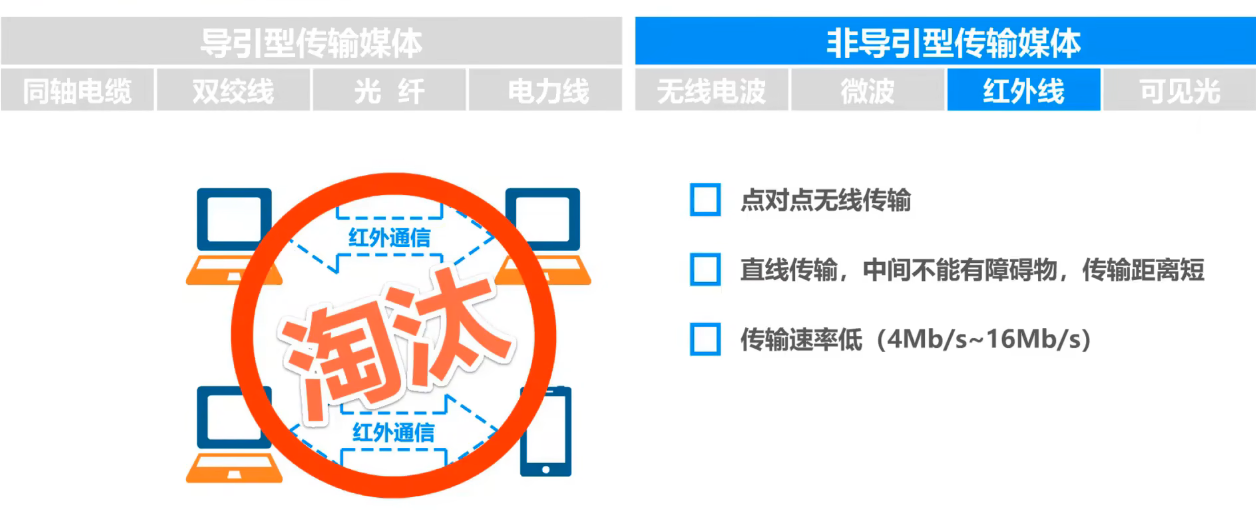

物理层下面的传输媒体

image-20240811143315583

image-20240811143404201

image-20240811144124746

image-20240811144228004

image-20240811144259077

image-20240811144354650

image-20240811144538493

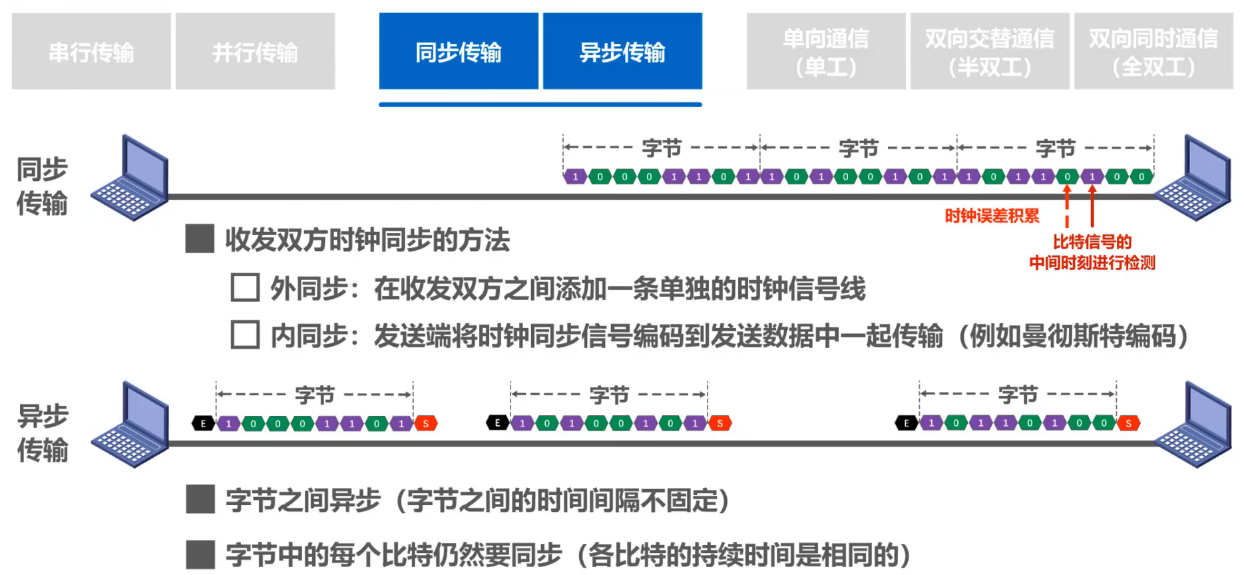

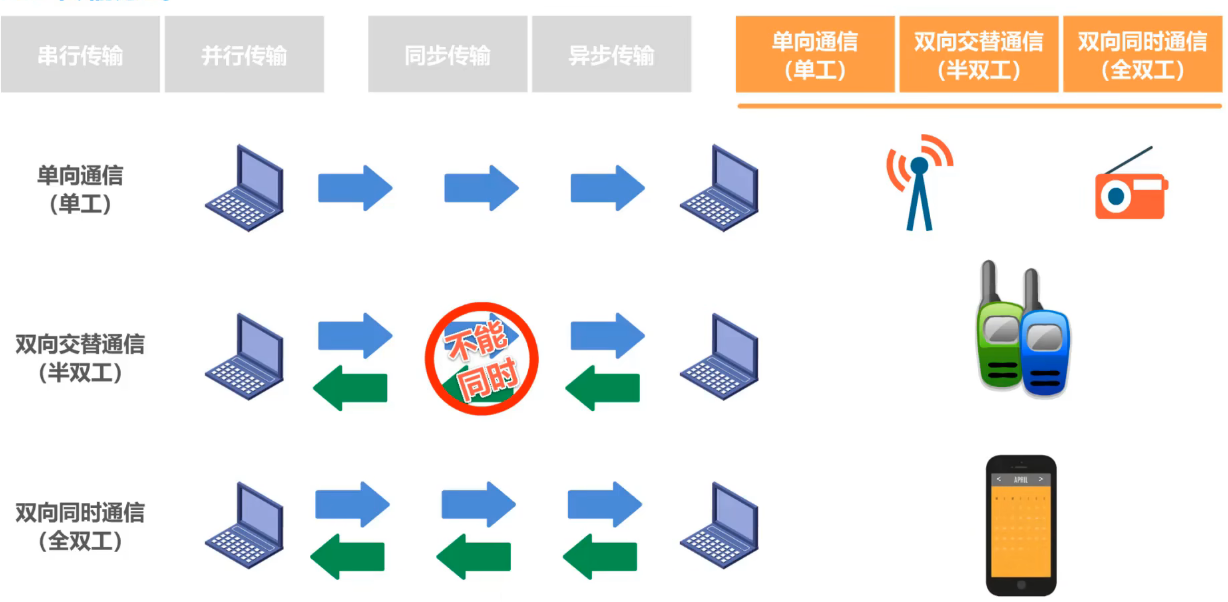

传输方式

image-20240811144814162

远距离用串行传输，计算机内部用并行传输

image-20240811145140938

image-20240811145208675

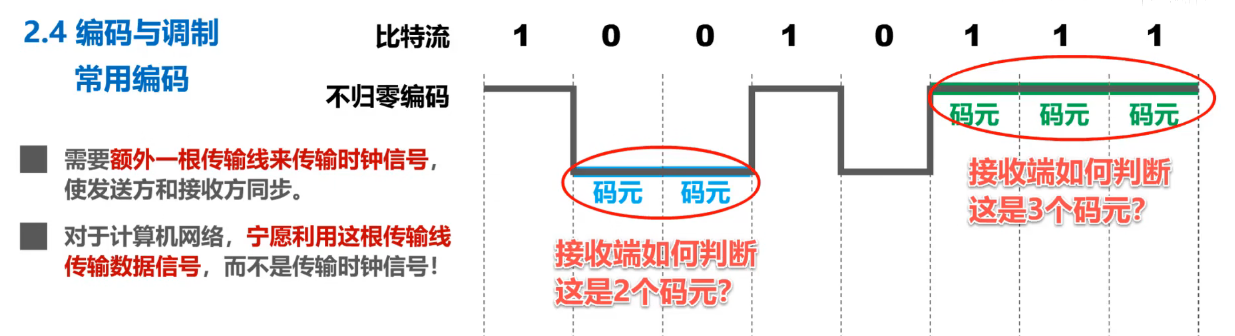

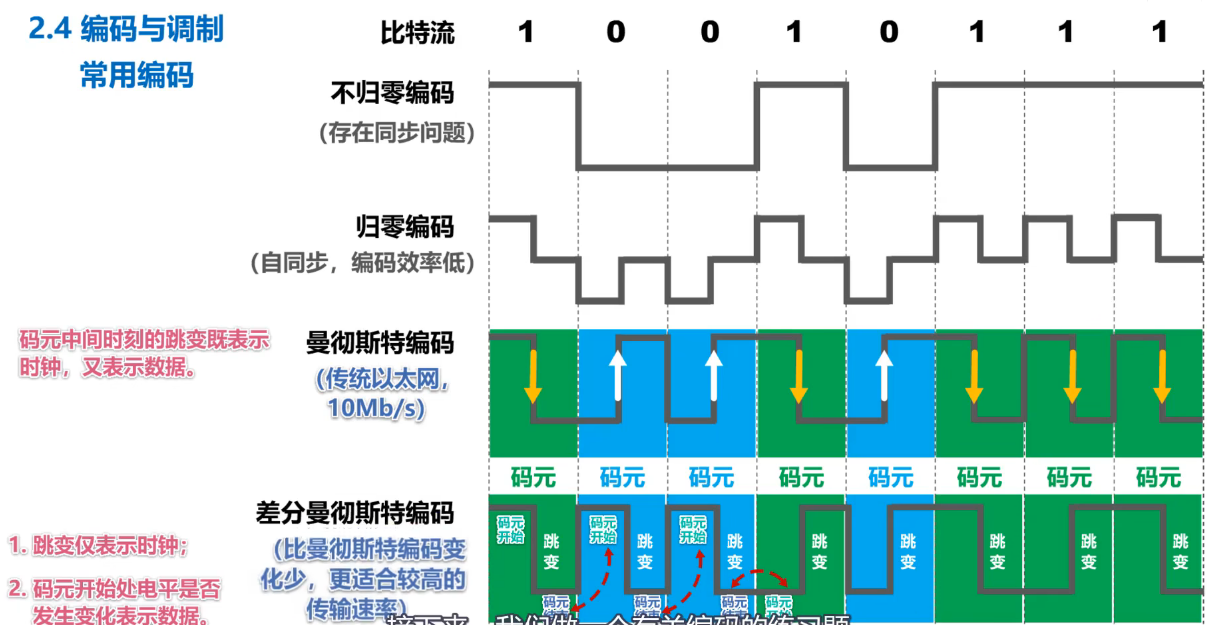

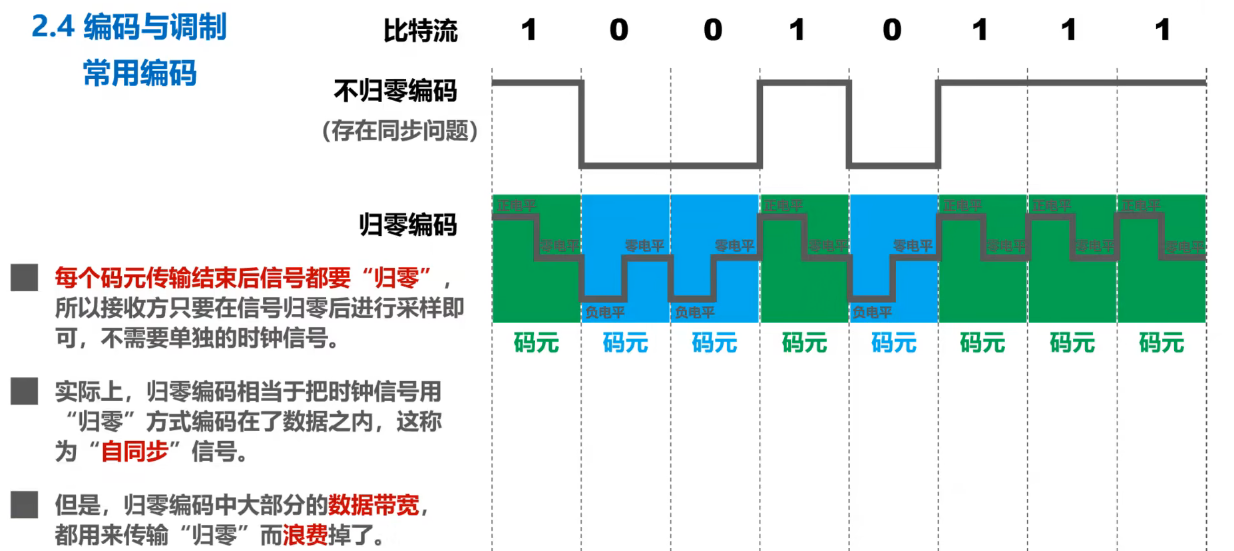

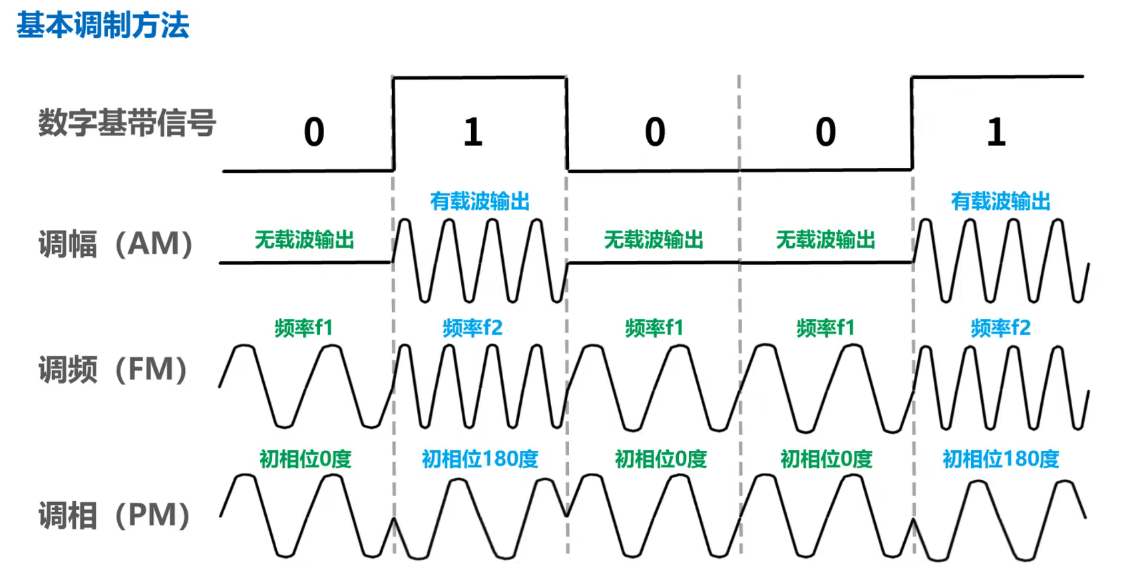

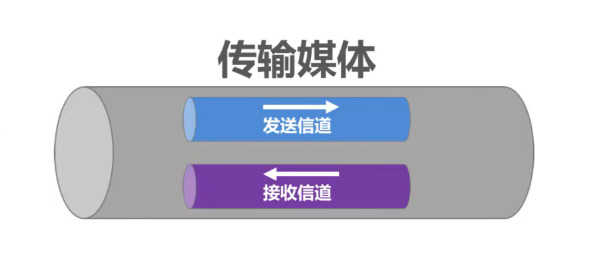

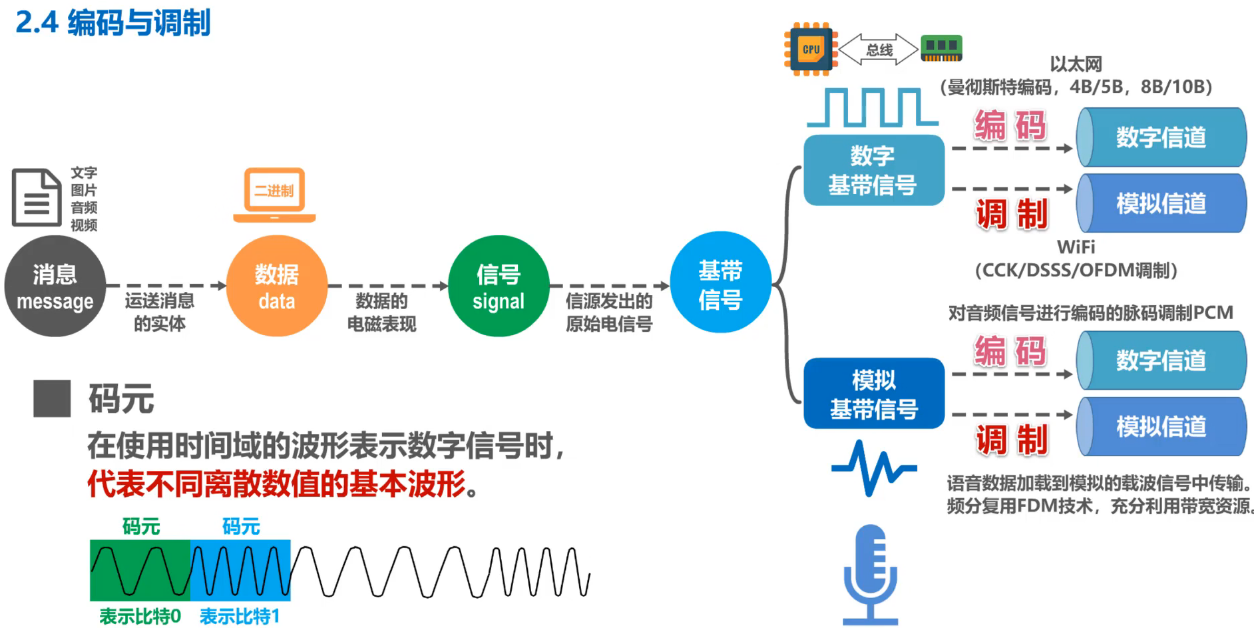

编码与调制

image-20240811152045479

image-20240811152254222

image-20240811152407222

image-20240811152425853

image-20240811152528815

image-20240811152625365

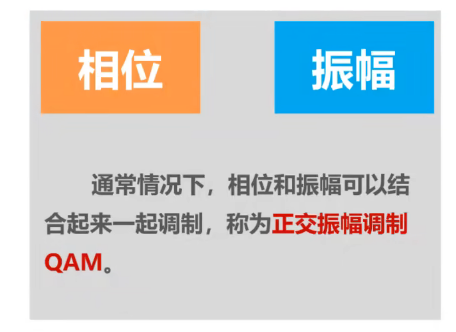

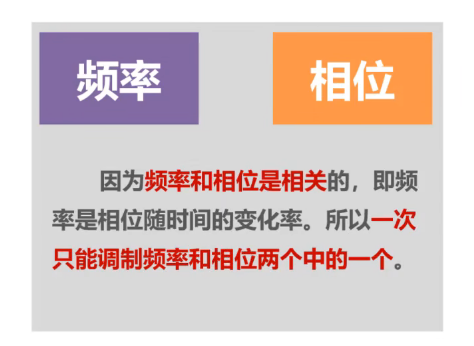

使用基本调制方法，1个码元只能包含1个比特信息

image-20240811152828567

image-20240811152839088

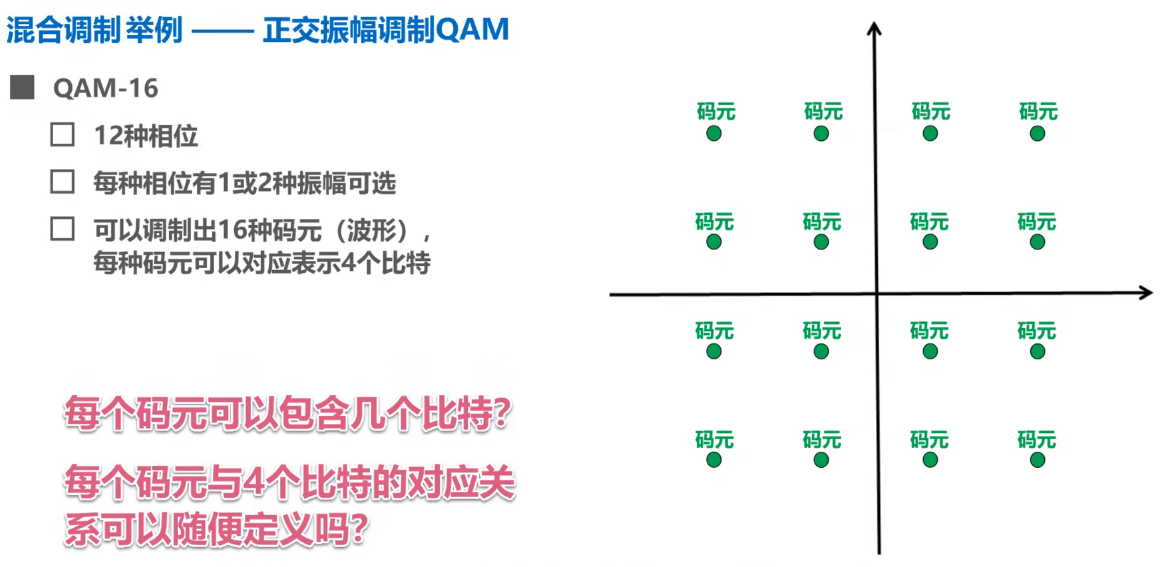

image-20240811153017598

image-20240811153056845

所以不可以随便定义

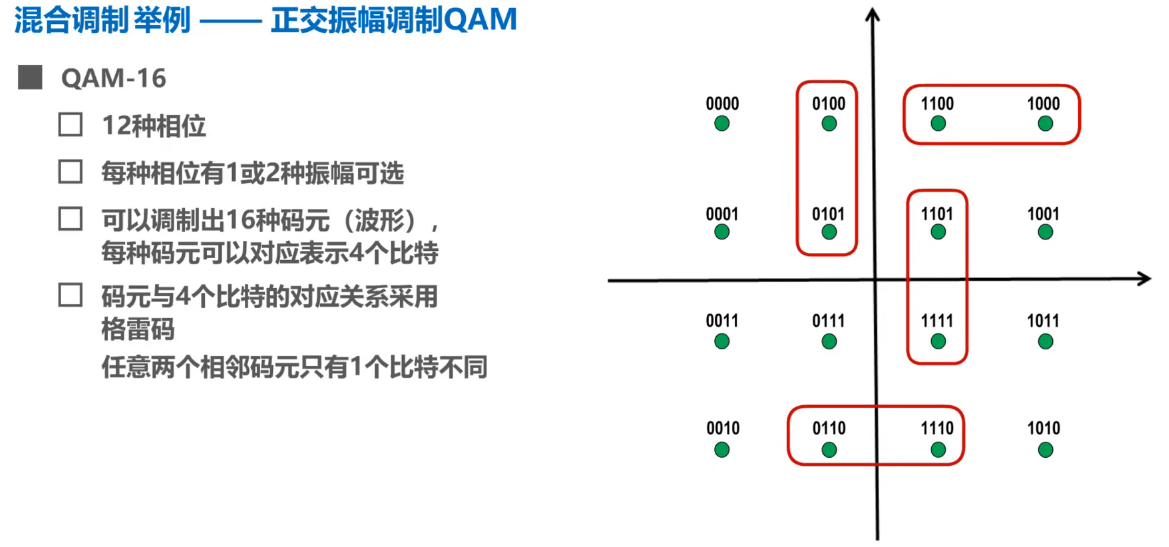

image-20240811153202481

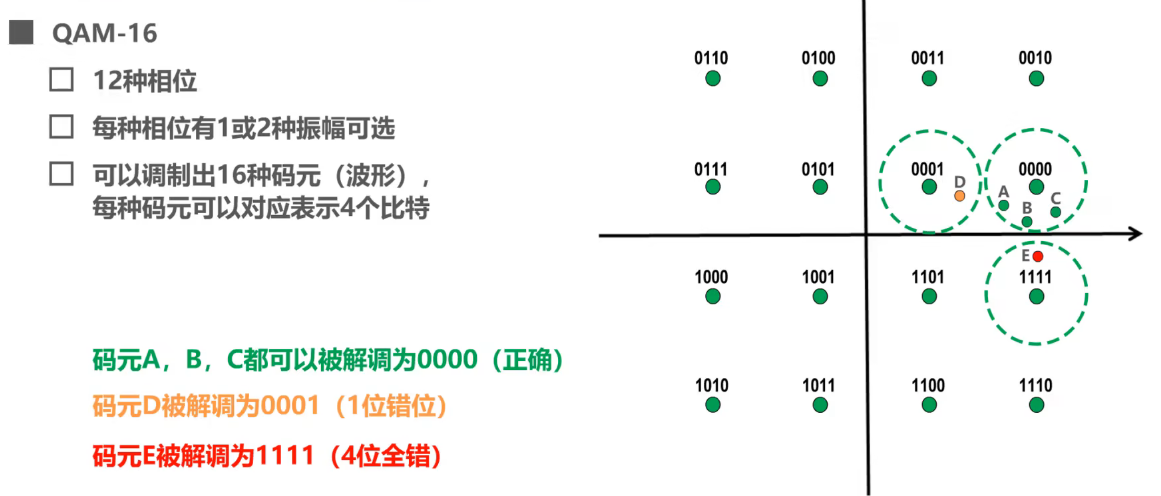

格雷码即为任意两个相邻码元只有1个比特不同

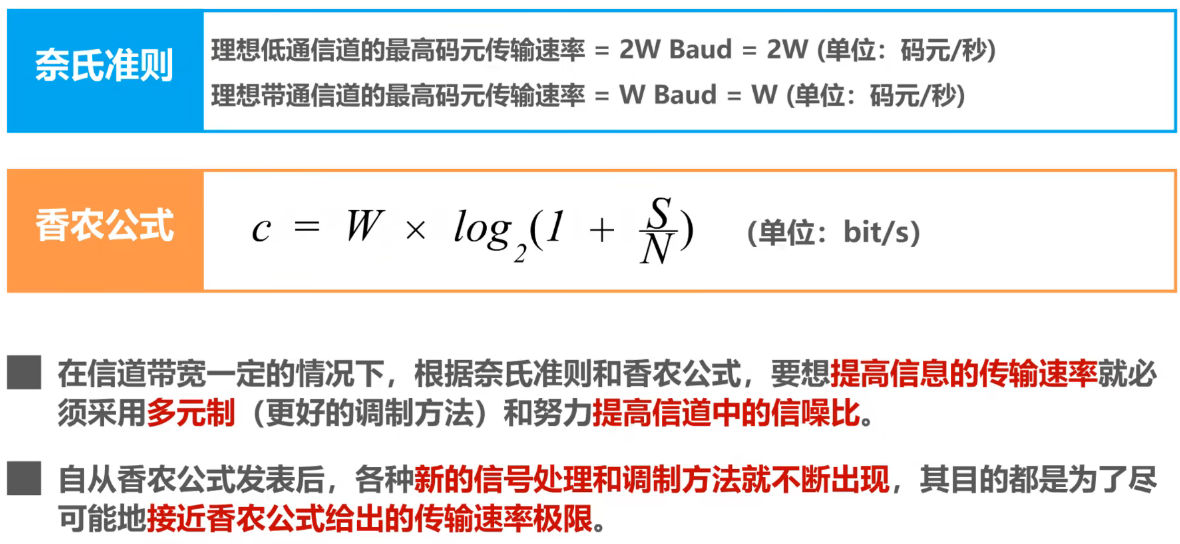

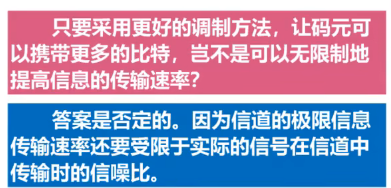

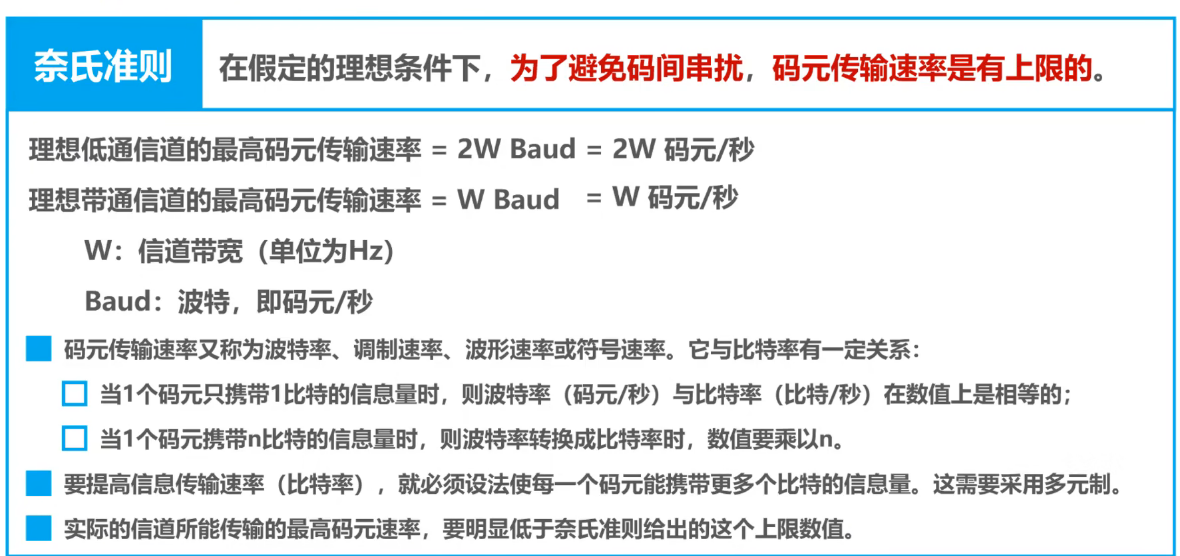

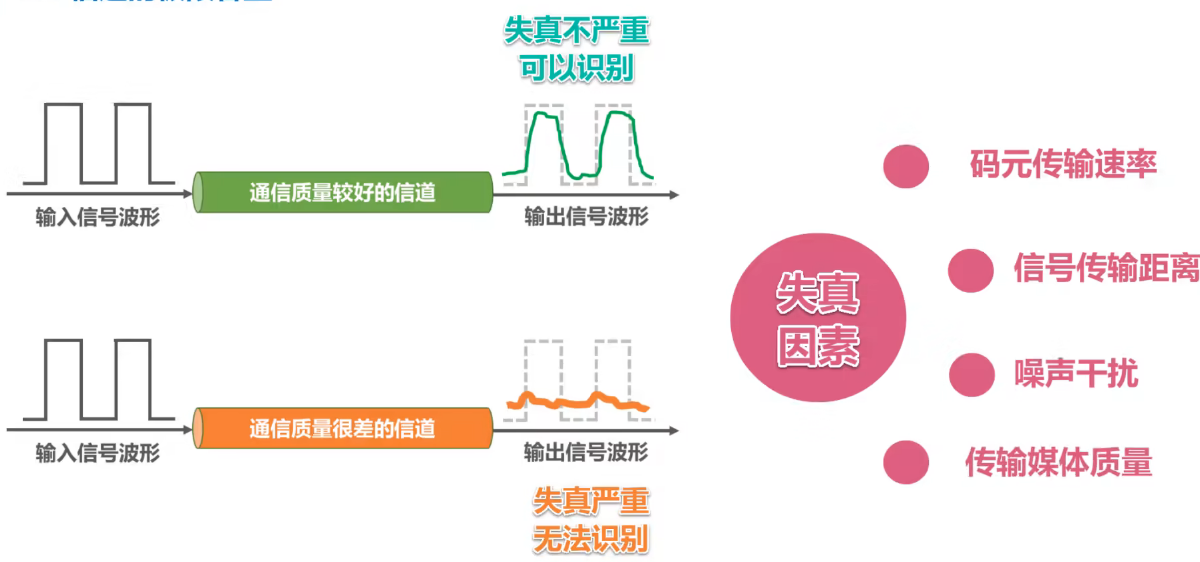

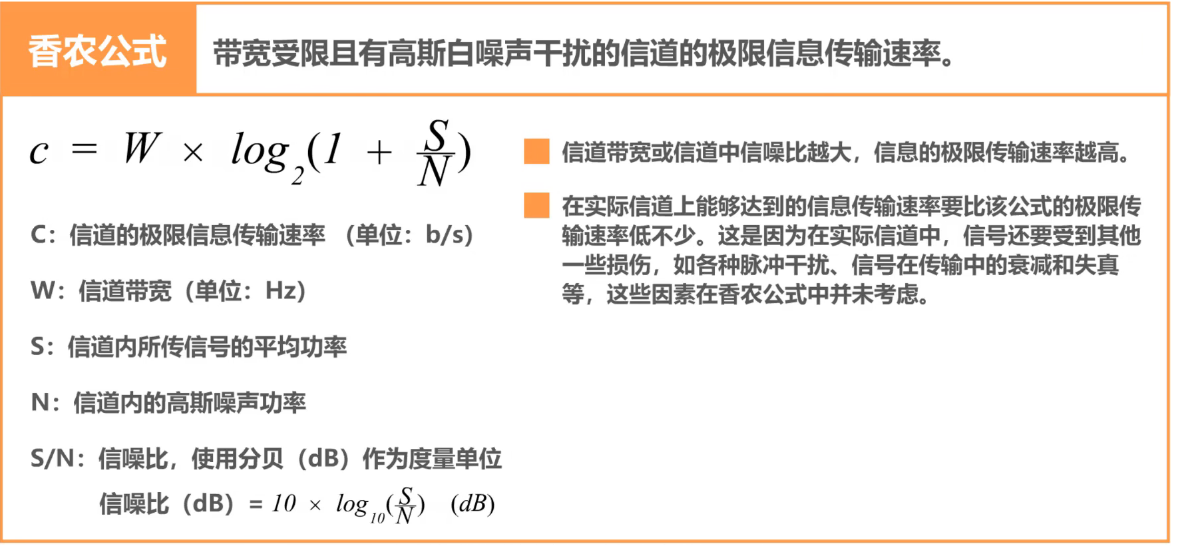

信道的极限容量

image-20240811160722538

image-20240811160952098

image-20240811161004415

image-20240811161410382

image-20240811161419636
